Приложение Б
53
Приложение Б. Подключение прибора

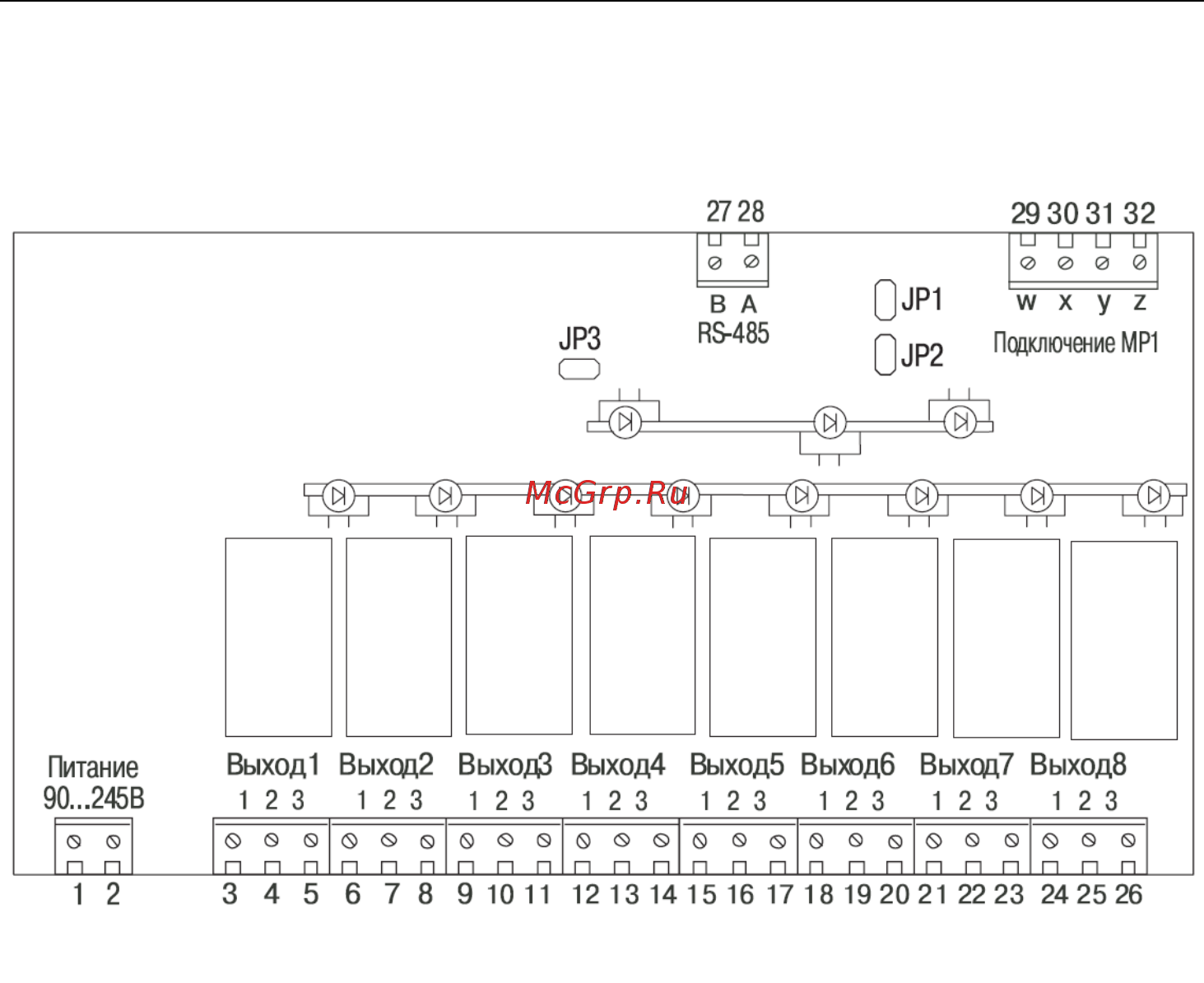

Общий чертеж печатной платы прибора МВУ8 с указаниями номеров клемм и расположе-
нием переключателей JP приведен на рисунке Б.1, назначение клемм приведено в таблице Б.1.
Рисунок Б.1
