4 Конфигурирование прибора
11

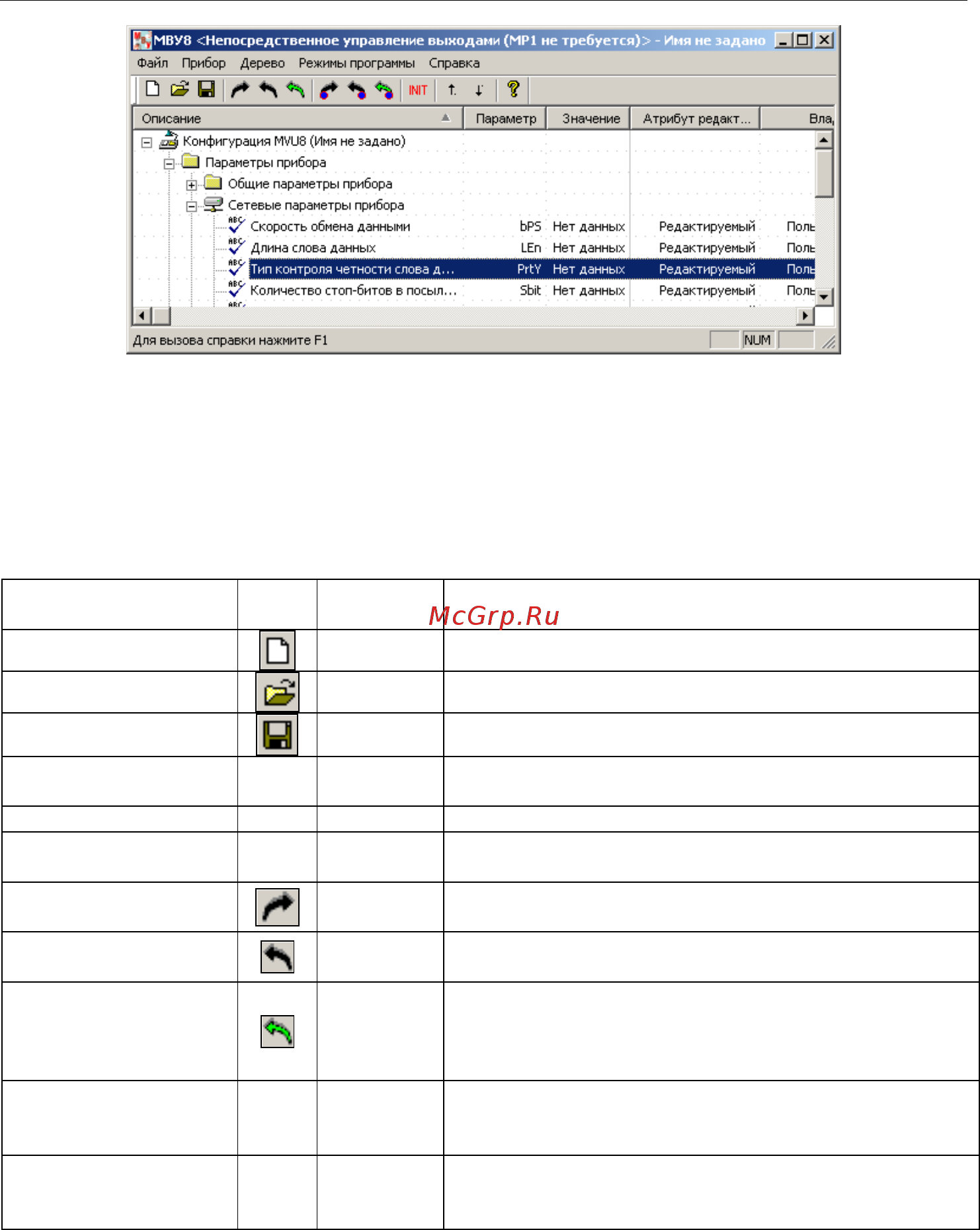

Рисунок 4.3
4.5.2 Меню, панель инструментов и «горячие» клавиши
Работа с программой осуществляется с помощью Меню, кнопок Панели управления или
«горячих» клавиш. Назначение кнопок приведено в таблице 4.1
Таблица 4.1
Пункт меню
Кнопка
Горячие
клавиши
Описание
Файл | Новый
Ctrl+N
Создание новой конфигурации прибора
Файл | Открыть
Ctrl+O
Открытие файла конфигурации (расширение – mvu)
Файл | Сохранить
Ctrl+S
Сохранение конфигурации в файл
Файл | Сохранить как
Сохранение конфигурации в файл с другим именем
(открывает стандартное окно указания файла)
Файл | Выход
Выход из программы
Файл | Последние
файлы
Быстрый доступ к последним четырем файлам конфи-
гурации
Прибор | Считать все
параметры
Alt+R
Считывание значений всех параметров из прибора в
программу
Прибор | Записать все
параметры
Alt+W
Запись всех параметров из программы в прибор
Прибор | Записать
изменения (только
измененные)
Alt+U
Запись измененных значений параметров из програм-
мы в прибор. Измененные значения параметра отобр
а-
жаются зеленым цветом, записанные в прибор
– чер-
ным
Прибор | Сравнить с
реальными значения-
ми
Alt+C
Сравнение значений параметров прибора и открытой
конфигур
ации
Прибор |
Сервис | Инициализи-
ровать прибор
Запись в прибор базовой заводской конфигурации
