6 Интеллектуальное управление ИМ

6 Интеллектуальное управление ИМ при совместной работе с

приборами ОВЕН

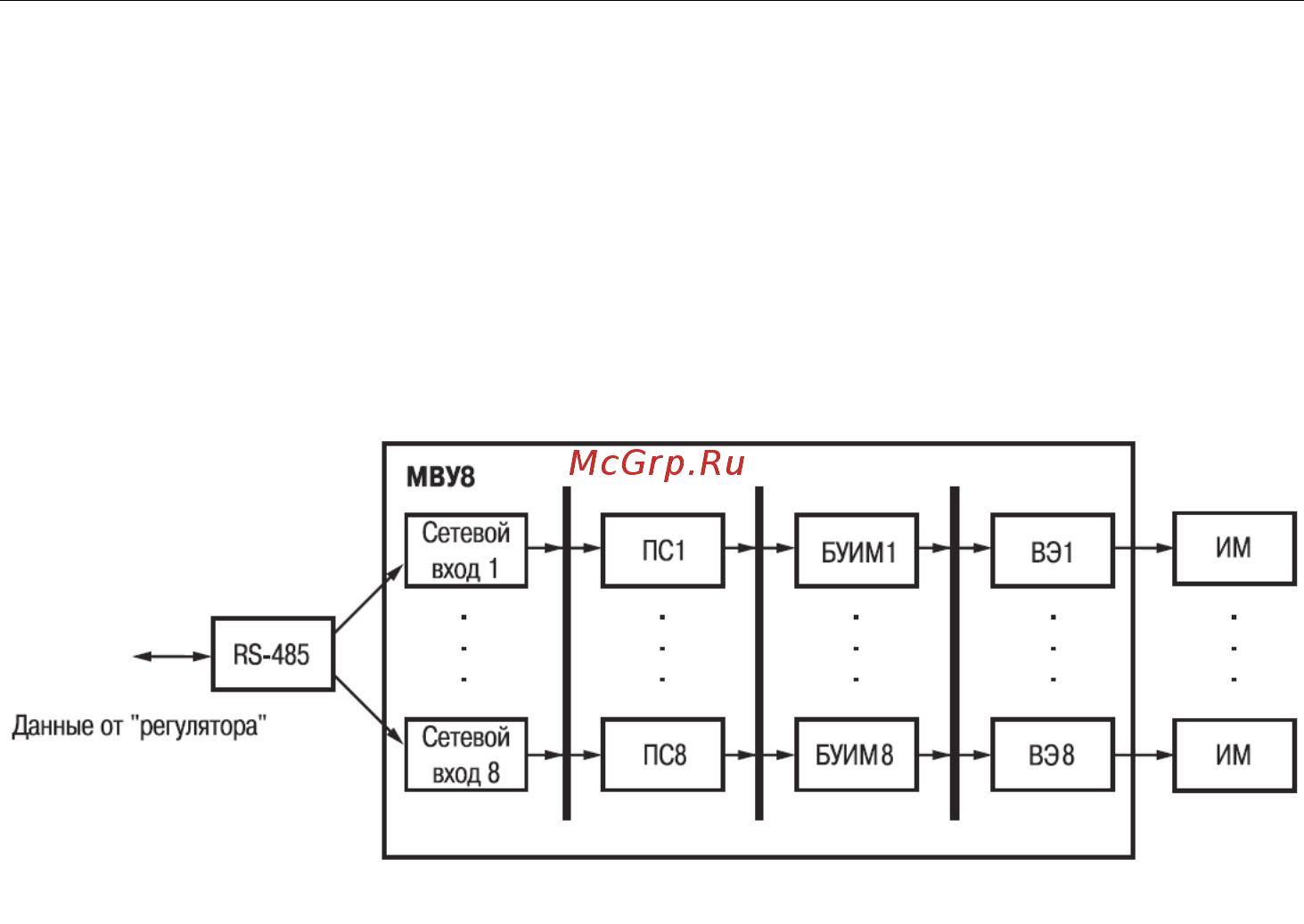

Структурная схема МВУ8, сконфигурированного под интеллектуальное управление ИМ,

изображена на рисунке 6.1. Любой программный модуль, расположенный на схеме слева от

каждой из трех толстых линий, может быть соединен с любым модулем, расположенным справа

от этой линии.

Примечание - Конфигурирование прибора для работы в интеллектуальном режиме реко-

мендуется производить только высококвалифицированным специалистам. В случае возникно-

вения вопросов предлагаем обращаться в группу технической поддержки компании ОВЕН: (495)

174-82-82, e_mail: support@owen.ru.

Рисунок 6.1

6.1 Сетевые входы, работающие по протоколу ОВЕН

В «Конфигураторе МВУ8» параметры сетевых входов (СВ) работающих по протоколу

ОВЕН, сгруппированы в восьми папках Сетевой вход №1...Сетевой вход №8.

Восемь СВ МВУ8 получают по сети RS-485 сигналы двух типов:

− цифровые сигналы, преобразующиеся в сигнал управления ИМ или в ток для реги-

страции;

− сигналы с датчика положения задвижки.

Внимание! При конфигурировании следует задать параметры только используемых СВ.

Для каждого СВ необходимо задать следующие программируемые параметры (папки Се-

тевой вход №1…№8) (см. Приложение В, таблица В.2):

− Базовый адрес источника данных (параметр SoUr) – указывает адрес прибора или

ПК, данные с которого поступают на данный СВ;

− Имя параметра источника данных (параметр ) – указывает имя параметра источни-

ка, от которого поступают данные в сеть RS-485;

− Тип данных (параметр dАtА) – определяет тип поступающих данных;

− Наличие модификатора времени в данных (параметр t.InC) – используется для

определения типа данных;

− Аварийный тайм-аут (параметр ALr.t) – определяет время, через которое сетевой

вход перейдет в аварийный режим работы, если данные по сети RS-485 не будут по-

лучены.
