5 Управление ВЭ по сети RS-485
18
5 Непосредственное управление ВЭ по сети RS-485
5.1 Общие сведения
Непосредственное управление ВЭ МВУ8, совместно с МР1 осуществляется с использова-
нием контроллера, SCADA-системы с подключенным ОРС-драйвером МВУ8, работающим по
протоколу ОВЕН, либо с использованием иной программы, настроенной с помощью библиотеки
ОВЕН WIN DLL или работающей по протоколам ModBus или DCON.

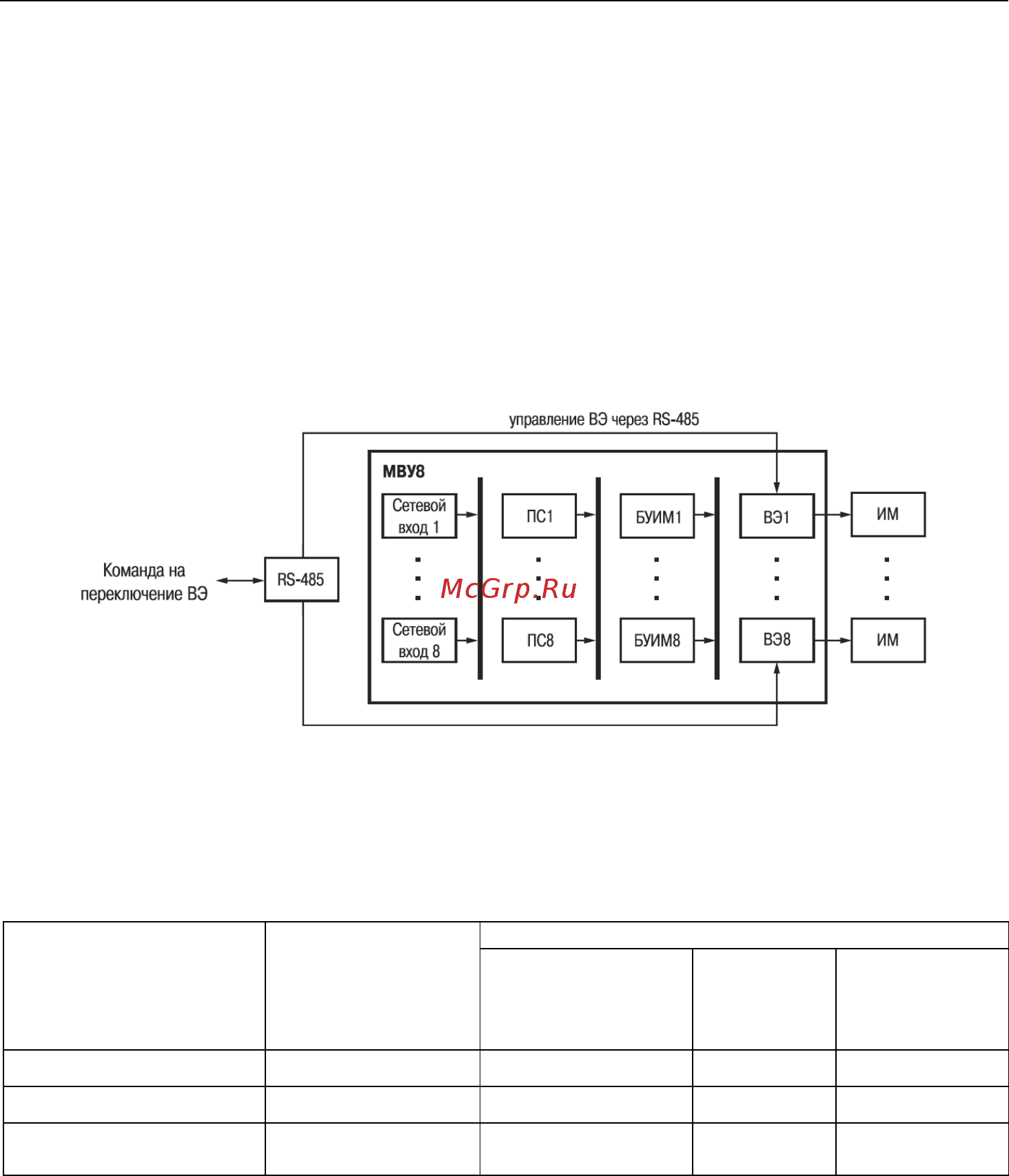

Структурная схема МВУ8, сконфигурированного для непосредственного управления ВЭ,
представлена на рисунке 5.1 (программные модули, предназначенные для интеллектуального
управления ВЭ, не задействованы, и ВЭ управляются командами, передаваемыми непосред-
ственно по сети RS-485). Любой программный модуль, расположенный на схеме слева от каж-
дой из трех ТОЛСТЫХ линий, может быть соединен с любым модулем, расположенным справа
от этой линии.
Рисунок 5.1
Состояние ВЭ МВУ8 (МР1) различных типов в зависимости от значения сигнала, переда-
ваемого по сети RS-485, в соответствии с используемыми протоколами обмена, представлено в
таблице 5.1.
Таблица 5.1
Значение параметра
г.ОЕ или r.OE.S по
протоколу ОВЕН или
значение, переданное
по протоколу DCON
Значение, запи-
санное в регистр
по протоколу
ModBus
Состояние ВЭ
дискретного типа
(Р, К, С, Т)
ЦАП
4...20 мА (И)
ЦАП
0...10 В (У)
0
0
Выключено
4 мА
0 В
1
1000
Включено
20 мА
10 В
В диапазоне между
0 и 1
В диапазоне между
0 и 1000
ШИМ-сигнал за-
данной скважности
Ток от 4 до
20 мА
Напряжение от
0 до10 B
ШИМ-сигналы при непосредственном управлении ВЭ прибора определяются двумя пара-
метрами: периодом ШИМ-сигнала и скважностью ШИМ-сигнала.
