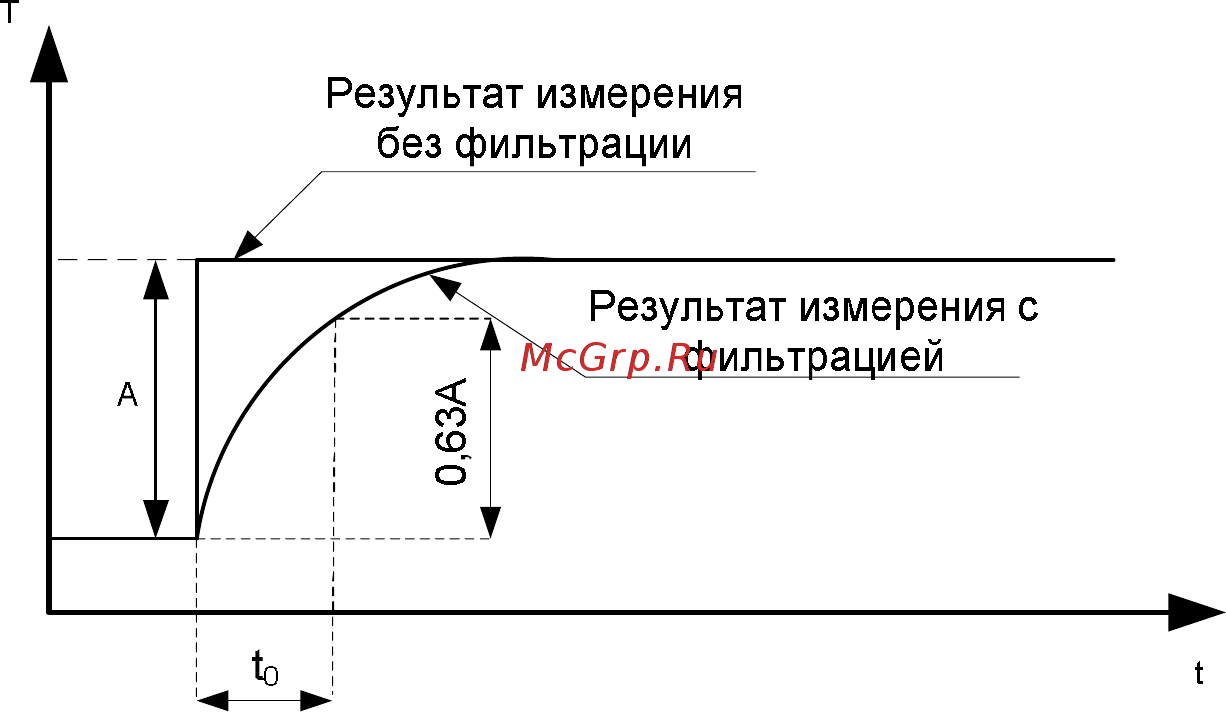

Рисунок 2 – Отклики тракта измерения на скачкообразное изменение

технологического параметра в отсутствии цифрового фильтра и при его наличии

где: А – изменение технологического параметра;

– постоянная времени цифрового фильтра (время за которое полученное значение дости-

гает 63 % от установившегося значения);

Инерционность тракта измерения определяется постоянной времени цифрового фильтра.

Его конкретное значение t

выбирается пользователем, исходя из априорных сведений об инер-

ционности объекта регулирования.

3.5.2 Преобразование измеренного значения в единицы технологического параметра

3.5.2.1 Преобразование сигналов в модификациях ТП, ТС

Сигналы термопреобразователей преобразуются в соответствии с НСХ в значение изме-

ренной температуры Тизм. Значение измеренной температуры отображается на измерительном

индикаторе. Тип применяемого первичного датчика устанавливается раздельно для каждого кана-

ла в режиме КОНФИГУРИРОВАНИЕ, код параметра: In.

В модификации ТП температура «холодного» спая измеряется с помощью датчика температуры,

расположенного на клеммных соединителях, и в результат измерения термоЭДС вносится соот-

ветствующая поправка. Если в качестве входных датчиков выбраны датчики ПМТ2 и Р3, то ком-

пенсация холодного спая не проводится.

3.5.2.2 Преобразование сигналов в модификациях 0/5, 0/20, 0/1, 0/10

В модификациях приборов 0/5, 0/20, 0/1, 0/10 (а также в ТП, если выбран тип входного сиг-

нала 0-50 мВ) входной сигнал Х преобразуется в значение L, отображаемое на индикаторе, по

линейному закону (1):

L= L.b + (L.E - L.b)  X / Xmax. (1)

где: - X - значение тока или напряжения на входе прибора;

- L - показания прибора;

- Xmax - верхняя граница диапазона измерения прибора (5 мА, 20 мА, 1 В, 10 В, 50 мВ);

- L.b - показания прибора, соответствующие нулевому значению входного сигнала;

- L.E - показания прибора, соответствующие на верхней границе диапазона входного сиг-

нала (5 мА, 20 мА, 1 В, 10 В, 50 мВ).
