18
4.2.1.2 Подключение входных сигналов к приборам модификаций ТС
Термопреобразователи сопротивления подключаются по четырехпроводной схеме.
В случае подключения ТС по двухпроводным схемам производитель не гарантирует точно-
стные характеристики, заявленные в таблице 1.
Подключения датчиков к клеммным соединителям для модификаций МЕТАКОН–5Х4–Х–
ТС приведены на рисунке 10.
МЕТАКОН–514–Х–ТС–1 МЕТАКОН–524–Х–ТС–1
а)
3
2
1
4
7
6
5
8
9
10
11
Вход 1
Общая точка
входных цепей
Разъем Х1
Входы
Вход 2
A
B
G
RS-485
б)
МЕТАКОН–534–Х–ТС–1
в)

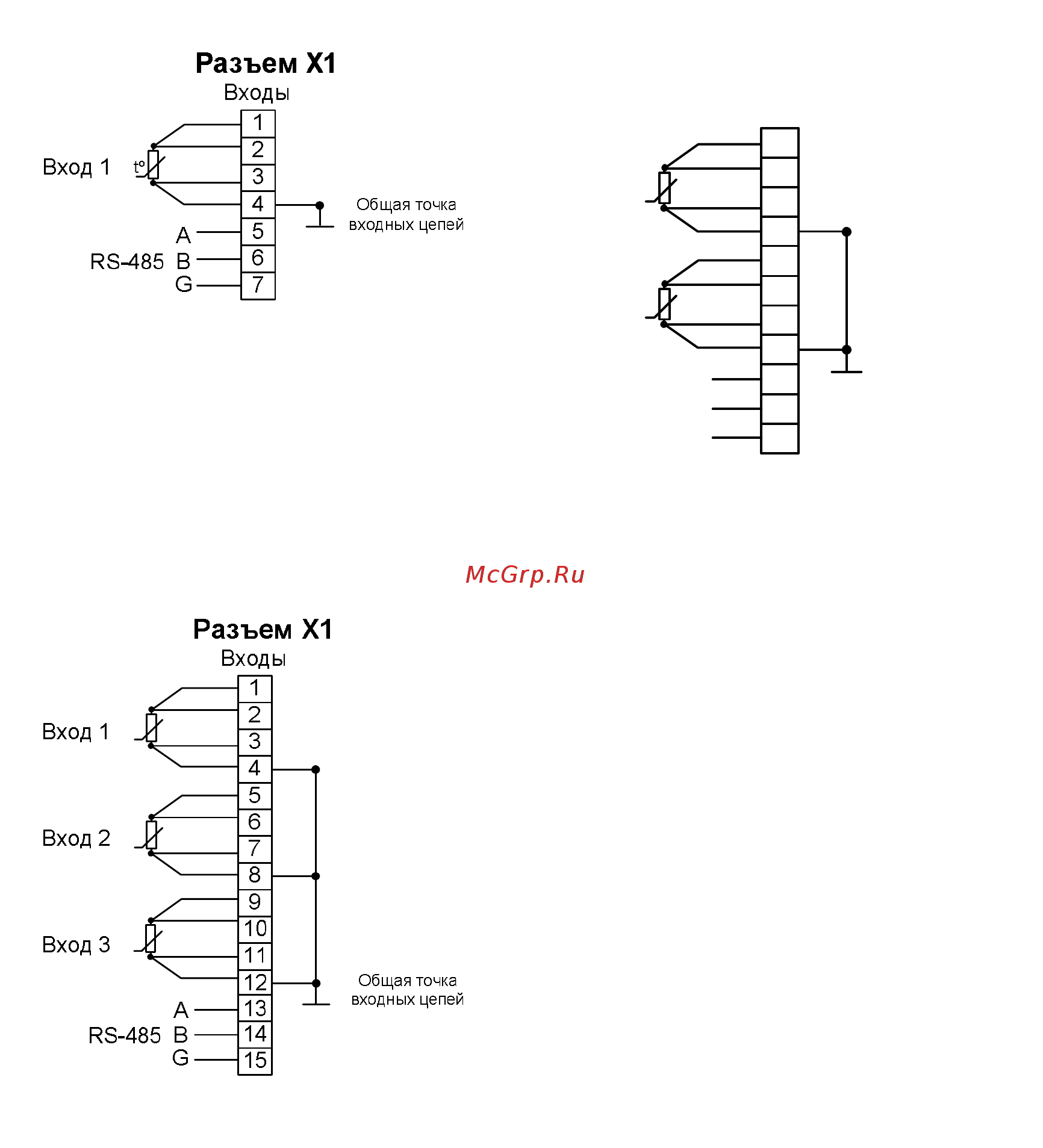

Рисунок 10 – Схемы подключения термопреобразователей сопротивления
к клеммным соединителям для мод. МЕТАКОН–5Х4–Х–ТС–1
