17
4.2.1 Подключение входных сигналов
4.2.1.1 Подключение входных сигналов к приборам модификаций ТП, 0/20, 0/5, 0/1, 0/10
Термопары (или компенсационные провода) подключаются непосредственно к клеммам
разъема Х1. В области разъема Х1 располагается встроенный датчик холодных спаев.
В модификациях (0/20, 0/5, 0/1, 0/10) сигнальные провода рекомендуется применять в виде
витой пары.
Сигнальные цепи должны быть экранированы. Экраны сигнальных цепей необходимо за-
землить. Заземлять оба конца экрана не допускается.
Все ВХОДЫ имеют общую точку входных цепей. Общая точка входных цепей электриче-
ски соединена с клеммой заземления прибора. Общую точку входных цепей заземлять не нужно.
Неиспользуемые ВХОДЫ необходимо закоротить.
Подключения входных сигналов к клеммным соединителям для модификаций МЕТАКОН–
5Х4–Х–ТП(0/5, 0/20, 0/1, 0/10) –1 приведены на рисунке 9.
МЕТАКОН–514–Х–ТП(0/5, 0/20, 0/1, 0/10)–1
МЕТАКОН–524–Х– ТП(0/5, 0/20, 0/1, 0/10)–
1
а)
б)
МЕТАКОН–534–Х–ТП(0/5, 0/20, 0/1, 0/10)–1
в)

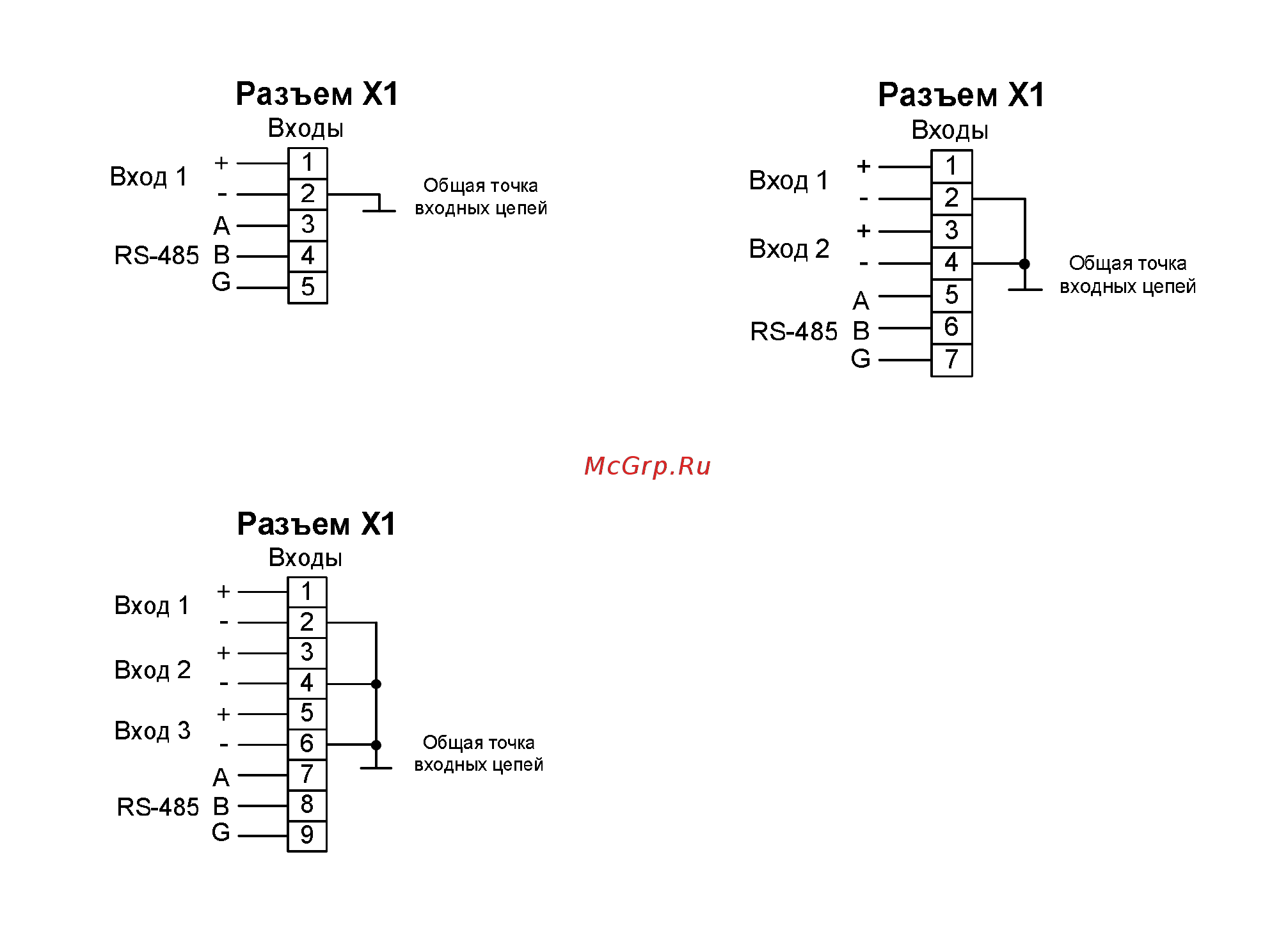

Рисунок 9 – Схемы подключения входных сигналов к клеммным соединителям
для мод. МЕТАКОН–5Х4–Х–ТП(0/5, 0/20, 0/1, 0/10) –1
