19
4.2.2 Подключение выходных сигналов
4.2.2.1 Подключение выходных сигналов к приборам модификаций Т
Эмиттеры транзисторных ключей соединены между собой внутри прибора и подключены к
общей точке выходных цепей разъема Х2. На коллекторы транзисторных ключей необходимо
подавать положительное напряжение относительно общей точки выходных цепей. Выходные
цепи гальванически развязаны от остальных цепей прибора. Общую точку выходных цепей мож-
но заземлить в любом месте.
Подключения выходных цепей к клеммным соединителям для модификаций МЕТАКОН–
5Х4–Т–Х приведены на рисунке 11.
МЕТАКОН–514–Т–Х–Х
МЕТАКОН–524–Т–Х–Х
3
2
1
4
6
5
7
8
9
▲1 +
Вых АВАРИЯ
~220 В
Общая точка
прибора
Разъем Х2
Выходы
▼1 +
H1 +
L1 +
Общая точка выходов
10
а)
5
4
3
6
9
8
7
11
12
13
~220 В
Общая точка
прибора
Разъем Х2
Выходы
Вых АВАРИЯ
Общая точка выходов
14
▲1 +
▼1 +
H1 +
L1 +
▲2 +
▼2 +
H2 +
L2 +
2
1
10
б)
МЕТАКОН–534–Т–Х–Х
3
2
1
4
7
6
5
8
14
15
16
~220 В
Общая точка
прибора
Разъем Х2
Выходы
9
10
12
11
13
Общая точка выходов
17
▲1 +
▼1 +
H1 +
L1 +
▲2 +
▼2 +
H2 +
L2 +
▲3 +
▼3 +
H3 +
L3 +
в)

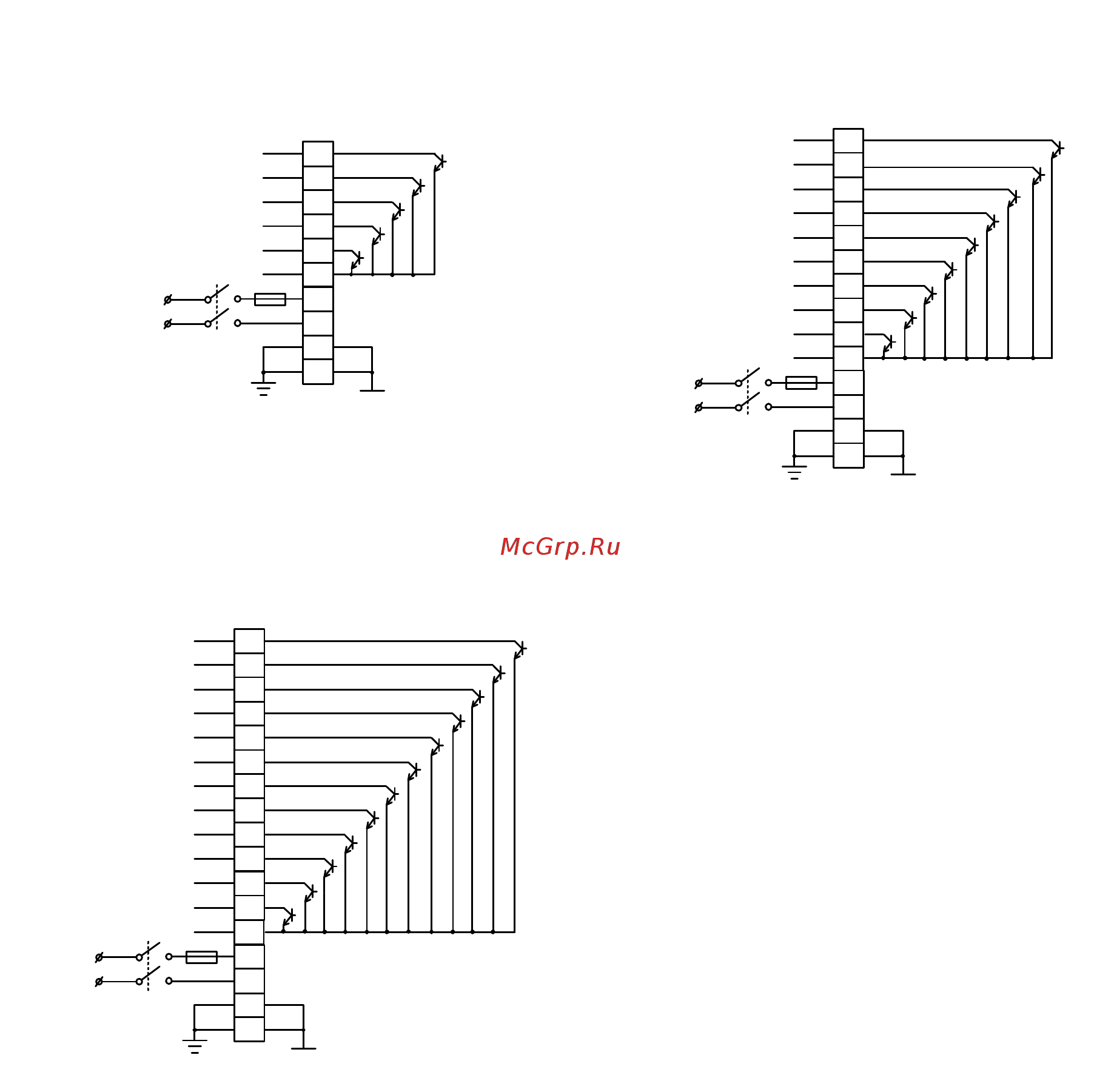

Рисунок 11 – Схемы подключения выходных цепей к клеммным соединителям
для модификаций МЕТАКОН–5Х4–Т–Х–Х
