Контравт МЕТАКОН-5x4 [27/55] Общие принципы работы с прибором
![Контравт МЕТАКОН-5x4 [27/55] Общие принципы работы с прибором](/views2/1484262/page27/bg1b.png)
25
5 Общие принципы работы с прибором
5.1 Лицевая панель прибора МЕТАКОН-534
1
2
3
6
14
13
12
11
10
4
5
7
8
9

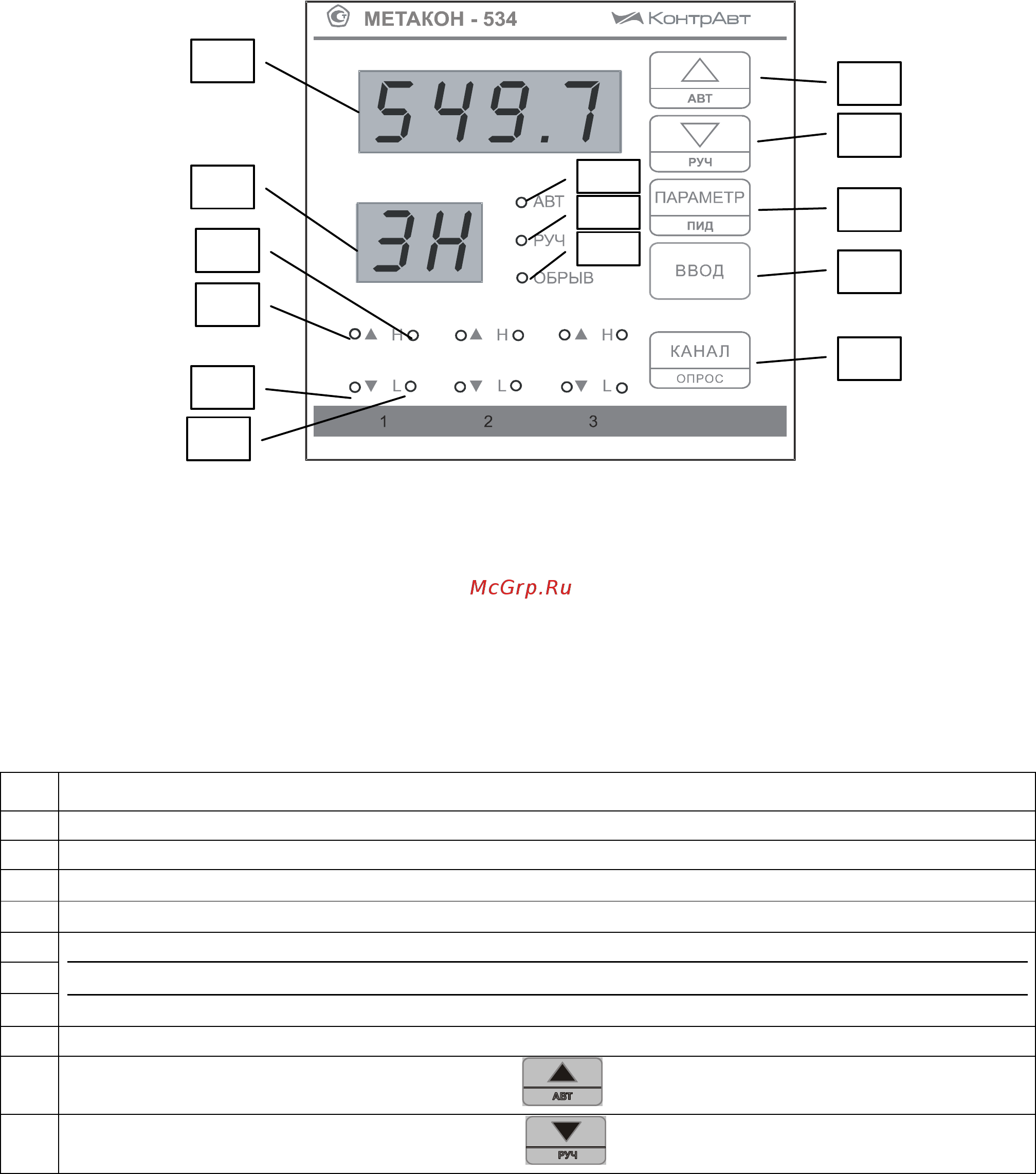

Рисунок 23 – Лицевая панель приборов серии МЕТАКОН-534
Лицевые панели приборов МЕТАКОН-514/524 имеют аналогичный вид и отличаются
только количеством индикаторов состояния ВЫХОДОВ.
5.2 Органы индикации и управления
5.2.1 Назначение индикаторов и кнопок
В таблице 2 перечислено назначение органов индикации и управления согласно нумерации
см. рисунок 23.
Таблица 2 – Назначение органов индикации и управления
1 Индикатор измеренного значения канала
2 Индикатор номера канала и кодов параметров
3 Индикаторы состояния ВЫХОДА H
4
Индикаторы состояния ВЫХОДА
5
Индикаторы состояния ВЫХОДА
6
7
Индикаторы состояния ВЫХОДА L
Индикатор режима Автоматическое управление
8
Индикатор режима Ручное управление
9 Индикатор аварийного режима (ОБРЫВ)
10
Кнопка увеличения значений параметров
11
Кнопка уменьшения значений параметров
