Параметры L.b, L.E и положение десятичной точки задаются в режиме КОНФИГУРИРО-

ВАНИЕ раздельно для каждого канала. Коды параметров: L. b, L. E, .L.

Задавая параметры L.b, L.E, пользователь имеет возможность отображать контролируемые

физические параметры непосредственно в единицах их измерения.

Если датчик выдает сигналы 0…5 мА, 0…20 мА, 0…1 В, 0…10 В, 0…50 мВ, то L.b – это

нижняя граница диапазона измерения датчика Ymin, L.E – верхняя Ymax.

Пример: Датчик давления преобразует давление в диапазоне от Ymin = 2 атм. до Ymax = 8

атм. в сигнал 0...20 мА. Тогда L.b = 2 , L.E = 8.

Если датчик выдает сигналы 4…20 мА, то L.E – по-прежнему верхняя граница диапазона

измерения датчика Ymax, а расчет L.b имеет некоторые особенности:

L.b = 5/4  Ymin – 1/4  Ymax. (2)

Пример: Датчик давления преобразует давление в диапазоне от Ymin = 2 атм. до Ymax = 8

атм. в сигнал 4...20 мА. Тогда L.b = 0,5 , L.E = 8.

3.5.3 Работа ПДД-регулятора

Регулятор обрабатывает сигнал рассогласования  = Х – Р , где Х – измеренный сигнал, Р –

уставка. Сигнал U на выходе ПДД-регулятора определяется следующим выражением (3):

U = - 100 %/Pb  ( d()/dt + (1/ti)   + td d

()/dt

), (3)

где: Pb - зона пропорциональности (задается при конфигурировании);

ti – постоянная времени интегрирования (задается при конфигурировании);

td – постоянная времени дифференцирования (задается при конфигурировании).

Путем ограничения (см. рисунок 3) выходного сигнала ПДД-регулятора формируется сиг-

нал управления E:

EН 100

-100

100

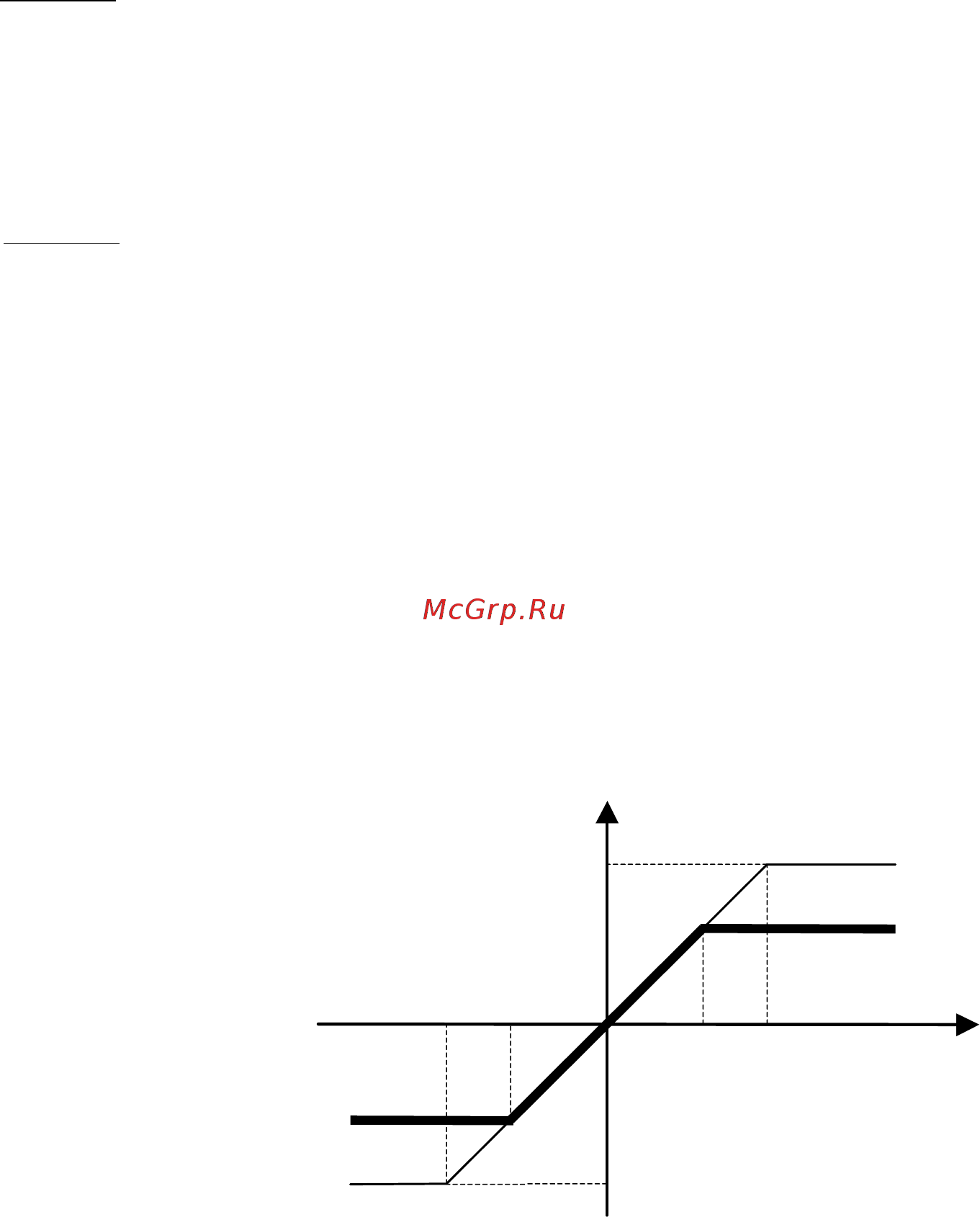

Рисунок 3 – Принцип ограничения выходного сигнала U регулятора
