Сигнал управления E с выхода ПДД-регулятора представляет собой приращение воздей-

ствия во времени на объект регулирования, необходимое для управления интегрирующим меха-

низмом.

Сигнал управления ограничен пределами EL и EH, причем –100 %<EL<0, 0<EH<100 %.

Параметры EL и EH задаются при КОНФИГУРИРОВАНИИ с целью ограничения скорости из-

менения воздействия на объект регулирования во времени. Коды параметров: EL и EH.

3.5.4 Широтно-импульсная модуляция

Ограниченный сигнал управления поступает на широтно-импульсные модуляторы: поло-

жительные значения преобразуются модулятором ШИМ , отрицательные – модулятором

ШИМ .

Модуляторы преобразуют сигнал управления в последовательность импульсов с периодом

РР. Длительность импульсов пропорциональна величине сигнала управления. Длительность им-

пульса - это интервал времени, в течение которого выход находится во включенном состоянии.

Период последовательности устанавливается при режиме КОНФИГУРИРОВАНИЯ, код пара-

метра: PP.

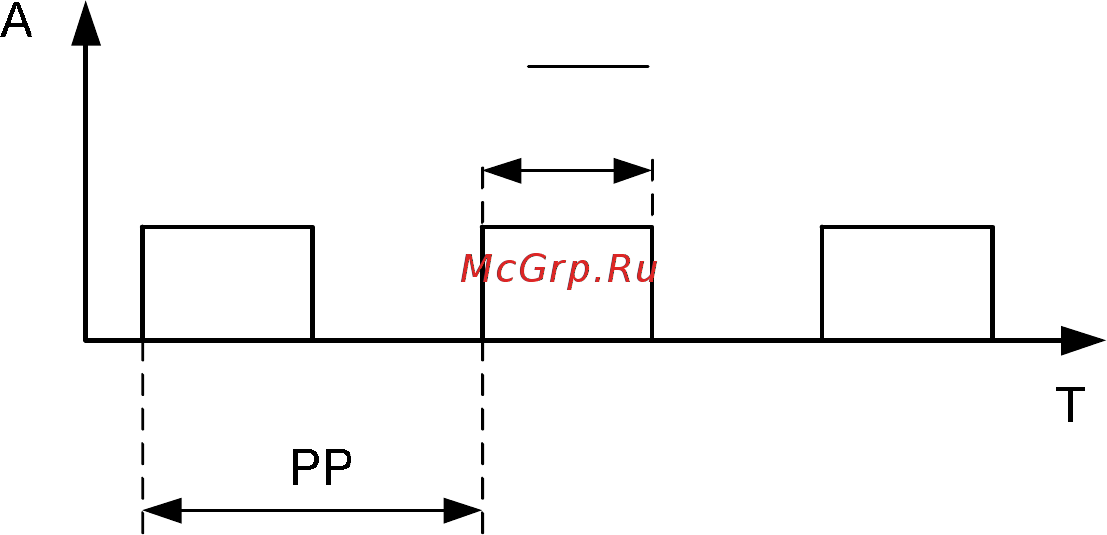

На рисунке 4 представлен принцип работы ШИМ-модулятора.

t 

100

Рисунок 4 – Принцип работы ШИМ-модулятора

ВЫХОД  предназначен для управления исполнительным устройством, функционирова-

ние которого приводит к увеличению регулируемой величины (например, управление нагревате-

лем).

ВЫХОД  предназначен для управления исполнительным устройством, функционирова-

ние которого приводит к уменьшению регулируемой величины (например, управление охладите-

лем).

Для того, чтобы исключить кратковременные срабатывания исполнительных механизмов, в

приборе предусмотрено ограничение минимальной длительности импульса (или паузы между

импульсами) на уровне tP. При этом, если в процессе регулирования возникает необходимость

формирования сигналов управления близких к 0 % (или к 100 %) с длительностью импульсов

(или пауз) меньше tP, то прибор фиксирует длительность на уровне tP, а сохранение необходи-

мого среднего уровня сигнала управления обеспечивается путем прореживания импульсов.

Минимально допустимая длительность импульсов/пауз устанавливается при КОНФИГУ-

РИРОВАНИИ. Код параметра: tP.

На рисунке 5 приведены диаграммы работы ШИМ-модулятора без ограничения минималь-

ной длительности импульса и с ограничением.
