13
Пример: Период ШИМ РР = 1 с, Е = 5 %.

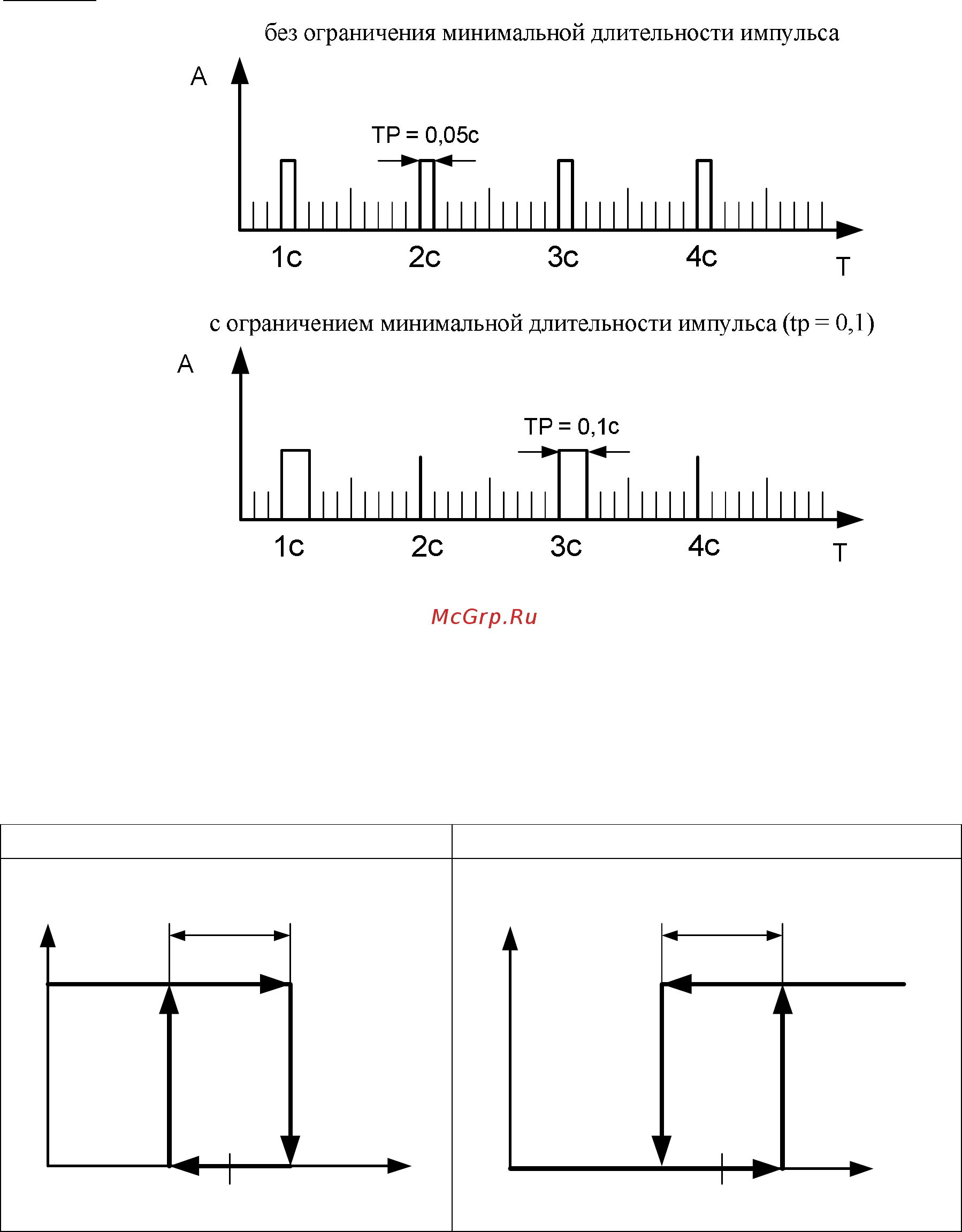

Рисунок 5 – Диаграммы работы ШИМ-модулятора без ограничения
минимальной длительности импульса и с ограничением
3.5.5 Работа компараторов Н и L
Компараторы Н и L предназначены для аварийной сигнализации выхода измеряемого техноло-
гического параметра за допустимые пределы.
На рисунке 6 приведены функции компараторов H и L.
Функция компаратора L Функция компаратора H
Вкл.
Выкл.
uL
L
Вкл.
Выкл.
uH
H
Рисунок 6 – Функции компараторов H и L
