4.2.2.2 Подключение выходных сигналов к приборам модификаций Р

Подключения выходных цепей к клеммным соединителям для модификаций МЕТАКОН–

514–Р–Х приведены на рисунке 12.

МЕТАКОН–514–Р–Х–Х

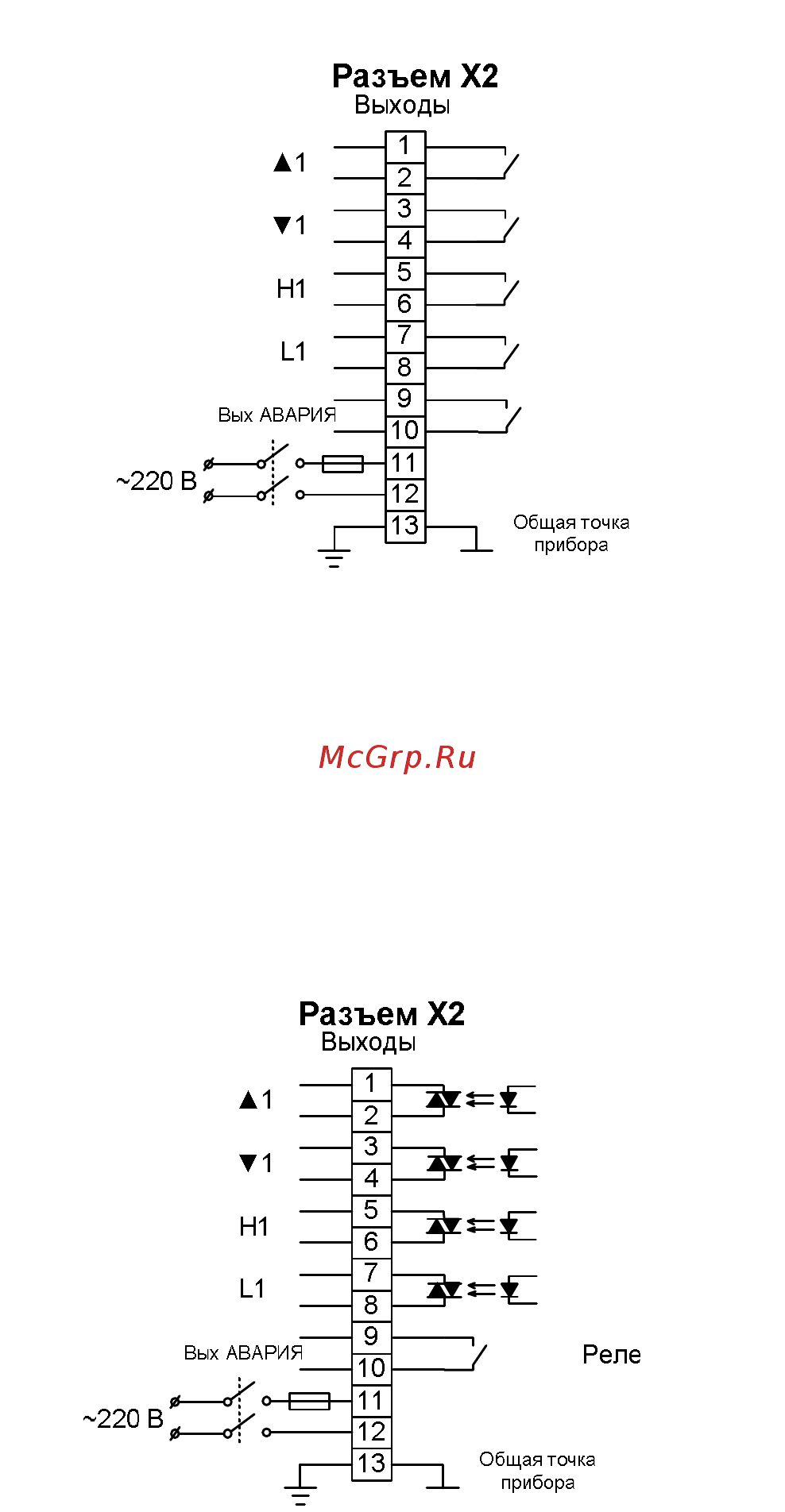

Рисунок 12 – Схемы подключения выходных цепей к клеммным соединителям

для модификаций МЕТАКОН–514–Р–Х–Х

4.2.2.3 Подключение выходных сигналов к приборам модификаций С

Подключения выходных цепей к клеммным соединителям для модификаций МЕТАКОН–

514–С–Х приведены на рисунке 13.

МЕТАКОН–514–С–Х–Х

Рисунок 13 – Схемы подключения выходных цепей к клеммным соединителям

для модификаций МЕТАКОН–514–С–Х–Х
