23

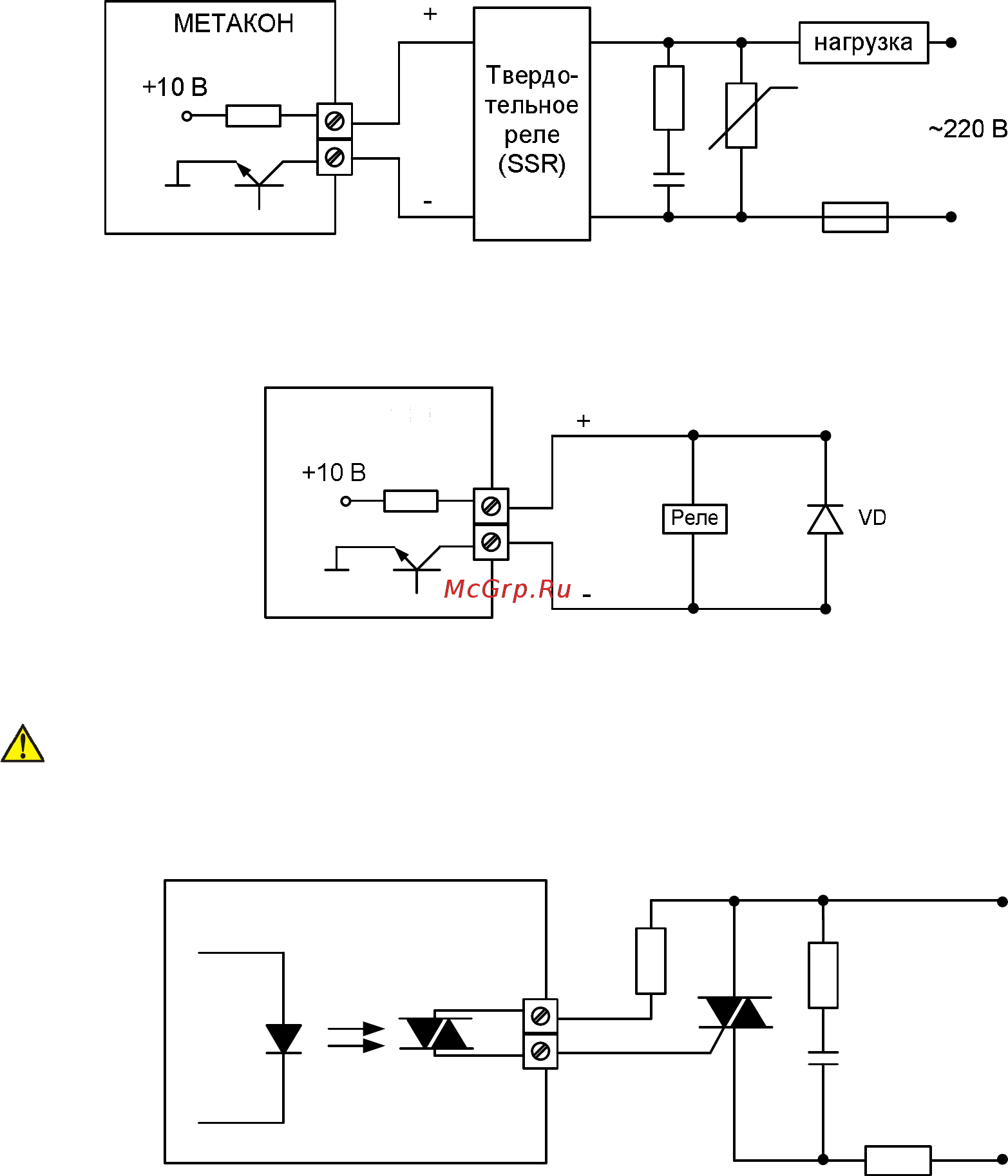

Рисунок 17 – Схема подключения твердотельного реле к выходу типа «К»
Схема подключения электромагнитного реле с напряжением срабатывания до 9 В и током
до 40 мА приведена на рисунке 18.
Рисунок 18 – Схема подключения электромеханического реле к выходу типа «К»
4.5.2 Подключение нагрузки к оптосимисторному выходу «С»
Внимание! Выход «С» НЕ ПРЕДНАЗНАЧЕН для подключения непосредственно
нагрузки. Он служит ТОЛЬКО для управления силовыми тиристорами или симисторами.
Схема подключения силового симистора к выходу типа «С» приведена на рисунке 19.
L
N
~ 220 В
Rs
Cs
Rн
Rогр
МЕТАКОН
Рисунок 19 – Схема подключения силового симистора к выходу «С»
При управлении индуктивной нагрузкой (например, катушками электромагнитных пуска-
телей), настоятельно рекомендуется применение снабберных (сглаживающих) RC-цепочек. В
снабберной цепи желательно использовать металлопленочный полиэстерный конденсатор. Его
номинал выбирается в пределах 0,01...0,1 мкФ, сопротивление резистора – от 20 до 500 Ом, мощ-
ностью не менее 2 Вт. Эти значения следует рассматривать только в качестве ориентировочных
величин. Подробный расчет снабберных цепей можно найти, например, в руководстве по приме-
нению AN1048/D компании On Semiconductor («RC Snabber Networks for Thyristor Power Control
and Transient Supression»).
Схема подключения силовых тиристоров к выходу типа «С» приведена на рисунке 20.
