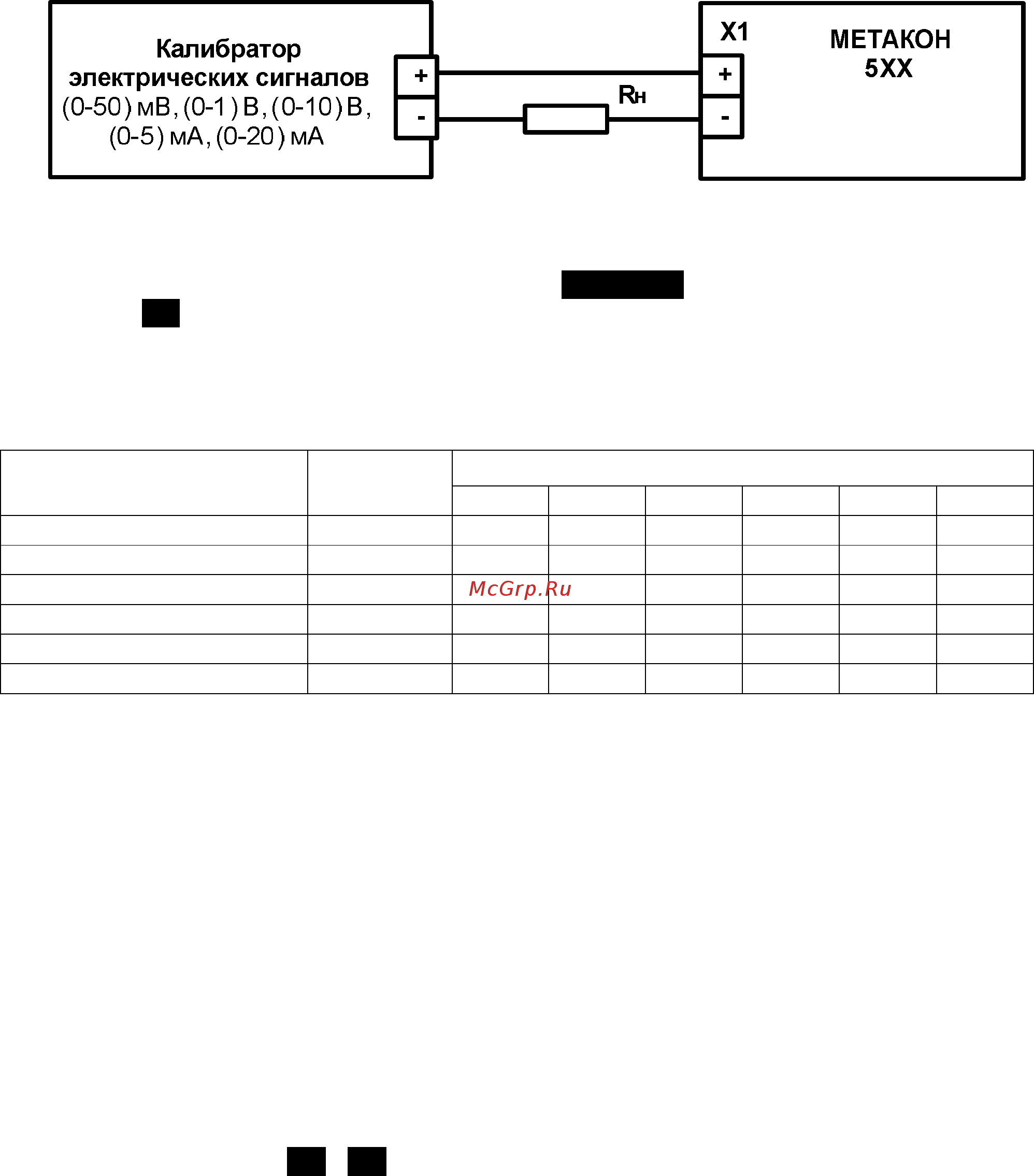

Рисунок А.6.3.1 – Схема подключения приборов мод. МЕТАКОН-5ХХ
для проведения поверки по сигналам напряжения и тока
4 Выбрать проверяемый параметр нажатием кнопки ПАРАМЕТР - установить на нижнем индикато-
ре символы 1.U (ВХОД 1).
5 Последовательно подать на ВХОД 1 шесть значений контрольных сигналов из таблицы А.6.3.1
и зафиксировать на цифровом индикаторе прибора измеренные значения напряжения.
Таблица А.6.3.1 – Расчетные контрольные точки и нормирующие значения для поверки прибора
Расчетные точки контрольных сигналов
Модификации прибора
U
норм
1 2 3 4 5 6
Метакон-5ХХ -Х-ТП-Х
50 мВ 0 мВ 10 мВ 20 мВ 30 мВ 40 мВ 50 мВ
Метакон-5ХХ -Х-0/1-Х
1 В 0 В 0,2 В 0,4 В 0,6 В 0,8 В 0,9 В
Метакон-5ХХ-Х-0/10-Х
10 В 0 В 2 В 4 В 6 В 8 В 9 В
Модификации прибора
I
норм
1 2 3 4 5 6
Метакон-5ХХ -Х-0/5-Х
5 мА 0 мА 1 мА 2 мА 3 мА 4 мА 5 мА
Метакон-5ХХ-Х-0/20-Х
20 мА 0 мА 4 мА 8 мА 12 мА 16 мА 20 мА
6 Для каждого измеренного значения контрольного сигнала рассчитать основную допустимую
приведенную погрешность прибора
осн
по формулам (А.1, А.2):
осн
= 100 · (U
пр
- U
о
) / U
норм,
(А.1)
где:
осн
– основная приведенная погрешность измерения прибора, %;
U
пр
– измеренное значение напряжения, отображаемое на верхнем индикаторе прибора, мВ, В;
U
о
расчетное значение напряжения взятое из таблицы А.6.3.1 и установленное на выходе ка-
либратора электрических сигналов, мВ, В, мА;
U
норм
– нормирующее значение, равное диапазону входного сигнала из таблицы А. 6.3.1, мВ, В.
осн
(%) = 100 · (I
пр
- I
о
) / I
норм,
(А.2)
где:
осн
основная приведенная погрешность измерения прибора, %;
I
пр
– измеренное значение тока, отображаемое на верхнем индикаторе прибора, мА;
I
о
расчетное значение тока взятое из таблицы А.6.3.1 и установленное на выходе калибратора
электрических сигналов, мА;
I
норм
– нормирующее значение, равное диапазону входного сигнала из таблицы А. 6.3.1, мА.
7 Поочередно провести поверку ВХОДОВ 2-3 по аналогичной методике, устанавливая на ниж-
нем индикаторе символы 2.U - 3.U .
Прибор считается выдержавшим поверку метрологических характеристик по
п. А.6.3.1.1, если значения основной погрешности в контрольных точах находится в пределах
± 0,1 %.
