Инструкция по монтажу и эксплуатации
9
FXLQ20~63P7VEB
Системы кондиционирования VRV
4PW53089-1B
3 Задание режимов принудительного выключения и
включения/выключения
- Включив питание, выберите режим с пульта
дистанционного управления.
- Переведите пульт управления в режим настройки.
Подробности этой операции описаны в
соответствующем разделе прилагаемой к пульту
инструкции.
-В режиме настройки выберите режим № 12, затем
присвойте номеру первого кода значение "1". Затем
присвойте номеру второго кода (положение) значение
"01" (принудительное выключение) или "02" (включение/
выключение). (заводская установка - принудительное
выключение)
Централизованное управление
При централизованном управлении необходимо задать
групповой номер. Подробности этой операции описаны
в инструкции, прилагаемой к пульту центрального управления
(дополнительная принадлежность).
Пробный запуск
Смотрите инструкцию по монтажу наружного агрегата.
При возникновении сбоя лампа индикации работы на пульте
дистанционного управления начнёт мигать. Чтобы выяснить
причину сбоя, посмотрите код неисправности, отображаемый на
жидкокристаллическом дисплее пульта управления.
При отображении на дисплее пульта дистанционного управле-
ния чего-либо из следующей таблицы возможны проблемы
с проводкой или питанием, поэтому проверьте проводку еще
раз.
Те хническое обслуживание
Чистка воздушных фильтров
Очищать воздушные фильтры необходимо тогда, когда на
дисплее появится символ " " (ПОРА ЧИСТИТЬ ФИЛЬТР).
Если кондиционер эксплуатируется в местах, где воздух сильно
загрязнен, чистку фильтров необходимо производить чаще.
Если фильтр невозможно очистить от грязи, замените его.
(Сменный фильтр является дополнительным
приспособлением).

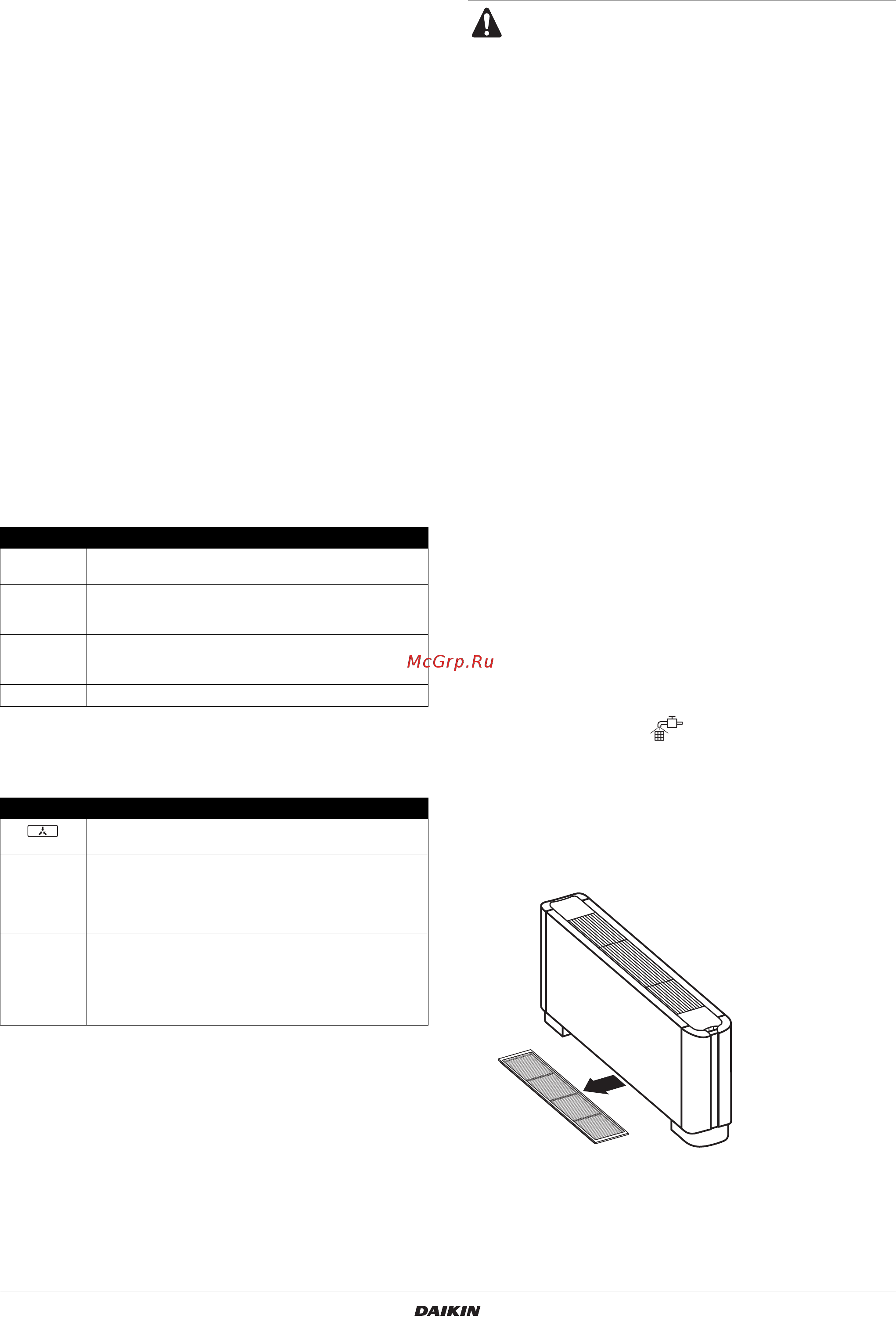

1 Выньте воздушный фильтр.
Код ошибки Значение
A8
Ошибка в электропитании, подаваемом на внутренний
агрегат
C1
Ошибка в линии управления между печатной платой
пускателя вентилятора и печатной платой пульта
управления внутреннего агрегата
C6
Неправильное сочетание печатной платы пускателя
вентилятора внутреннего агрегата или сбой при
указании типа печатной платы управления
U3 Пробный запуск внутреннего агрегата не был закончен
Код ошибки Значение
Короткое замыкание на клеммах принудительного
выключения (T1, T2)
U4 или UH
- Выключено питание наружного агрегата.
- Наружный агрегат не подсоединен к источнику
электропитания.
- Неправильно передаются сигналы по проводам
принудительного выключения.
индикация
отсутствует
- Выключено питание внутреннего агрегата.
- Внутренний агрегат не подсоединен к источнику
электропитания.
- Неправильное подключение проводов управления,
проводов принудительного выключения или проводов
пульта дистанционного управления.
Внимание!
■ Техническое обслуживание должно произ-
водиться только квалифицированными
специалистами сервисной службы.
■ Перед получением доступа к электрическим
контактам необходимо размыкать все цепи
электропитания.
■ Для очистки воздушного фильтра и внешних
панелей кондиционера не используйте воздух и
воду теплее 50°C.
■ Не мойте кондиционер водой.
Это может привести к поражению электрическим
током.
■ Не оставляйте систему включенной на продолжи-
тельное время (несколько часов) при открытых
окнах.
Это может привести к образованию конденсата.
■ Не ставьте и не кладите посторонние предметы
на кондиционер.
Это может стать причиной травмы при падении
таких предметов.
■ Не ставьте на кондиционер сосуды с водой.
Если сосуд перевернется, попадание воды внутрь
оборудования может вывести его из строя, а
также привести к поражению электротоком и
возгоранию.
■ Не оставляйте агрегат работать с открытой
крышкой блока управления.
Попадание в блок воды может привести к отказу
оборудования или к поражению электротоком.
■ Если питание отключится во время работы
системы, она автоматически запустится, как
только возобновится подача электроэнергии.
