FXLQ20~63P7VEB
Системы кондиционирования VRV
4PW53089-1B
Инструкция по монтажу и эксплуатации
6
3 После завершения прокладки дренажного трубопровода
убедитесь в том, что вода по нему стекает свободно.
Медленно залив в выпускной воздуховод примерно 1 литр
воды, проследите за работой дренажа.
4 Убедитесь в том, что все внутренние трубопроводы
заизолированы.

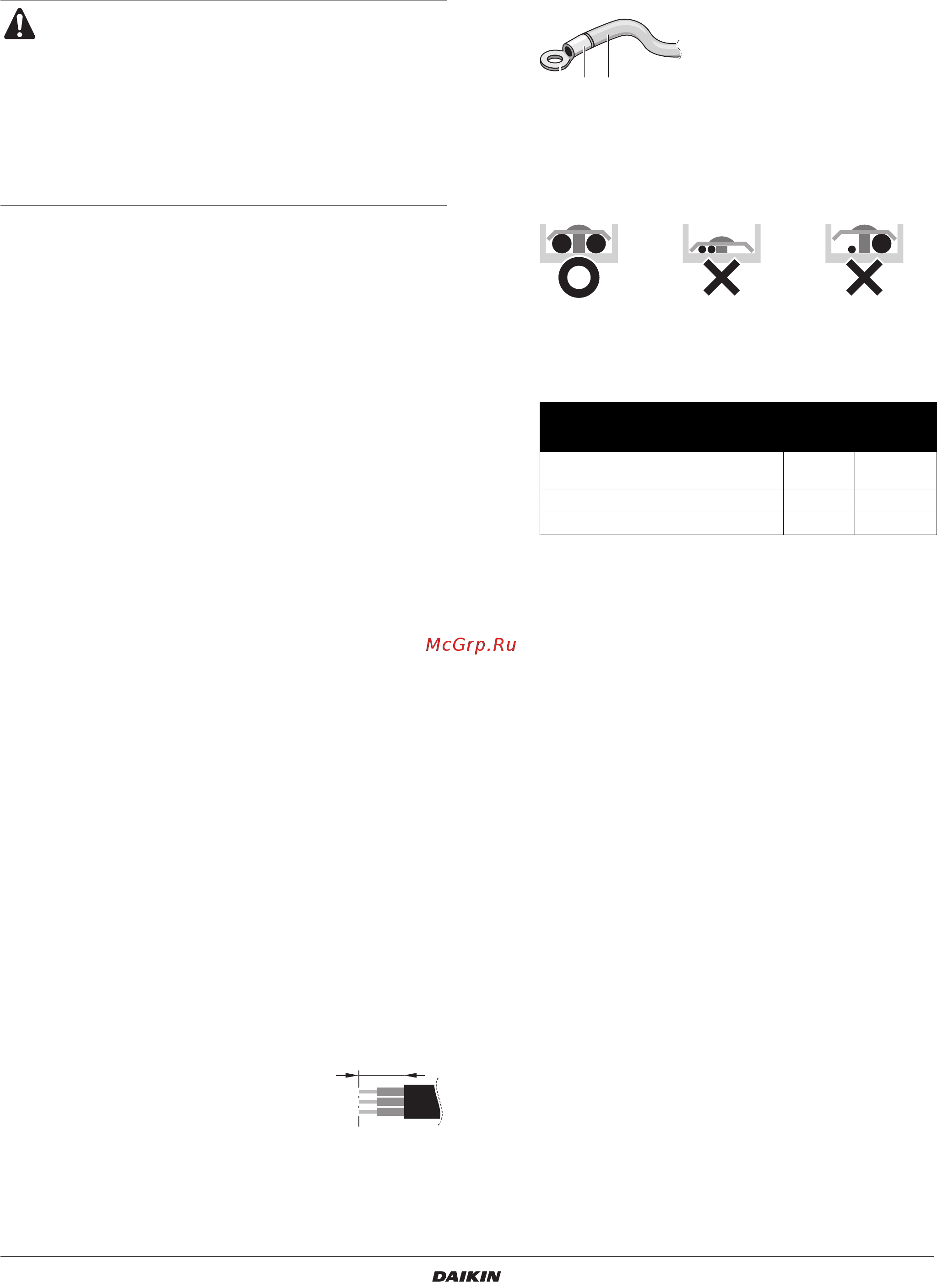

Монтаж электропроводки
Общие указания
■ Все приобретаемые на внутреннем рынке электрические
детали, материалы и производимые с ними операции
должны соответствовать местным и государственным
нормативам.
■ Все электротехнические работы должны производиться
только квалифицированными специалистами.
■ Используйте только медные провода.
■ При подключении проводов к наружным, внутренним
агрегатам и пульту дистанционного управления следуйте
схеме, прикрепленной к корпусу агрегата. Операции по
подключению пульта управления более подробно
изложены в прилагаемой к нему инструкции по монтажу.
■ В линии электропитания следует установить устройство
защитного отключения и плавкий предохранитель.
■ В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными и
общегосударственными нормативами.
Помните о том, что работа системы возобновится
автоматически, если питание выключить, а затем снова
включить.
■ В данную систему кондиционирования входит несколько
внутренних агрегатов. Обозначьте их, например, как
агрегат А, агрегат Б и т.д. и проследите за тем, чтобы они
в том же порядке были подключены к клеммам наружного
агрегата и блока BS. Если порядок подключения неверен,
система будет работать неправильно.
■ Обязательно заземлите кондиционер.
■ Не подсоединяйте провод заземления к:
-газовым трубам: в случае утечки газа возможен взрыв
или возгорание;
- проводам заземления телефонных линий и мачтам
освещения: во время грозы возможно образование
аномально высокого электрического потенциала в
заземлении;
-водопроводным трубам: отсутствие заземляющего
эффекта при использовании труб из жесткого винила.
■ Проследите за тем, чтобы провода
электропитания были зачищены
одинаково.
Меры предосторожности
1 При подключении силовых кабелей к клеммам необходимо
соблюдать следующие правила.
- Для подключения к клеммной колодке при соединении
проводки агрегатов используйте круглые обжимные
клеммы с изоляционной оплеткой. Если таких клемм нет
в наличии, следуйте приведенным ниже инструкциям.
- Не подключайте к одной клемме кабели разных сечений
(ненадежный контакт может привести сильному нагреву
места подключения или даже пожару).
- При подключении кабелей одинакового сечения
следуйте приведенной ниже схеме.
Применяйте провода только указанных типов. Проверяйте
надежность их подключения. При подключении не
прилагайте избыточных усилий к контактам и местам их
крепления. Используйте моменты затяжки, указанные
в приведенной ниже таблице.
- Устанавливая крышку блока управления, следите за
тем, чтобы не пережать проводку.
- После окончания подключения электропроводки
заполните оставшиеся щели в отверстиях для проводки
в корпусе мастикой или изоляционным материалом
(приобретается на внутреннем рынке), чтобы снаружи в
агрегат не проникали насекомые и грязь и не вызывали
коротких замыканий в блоке управления.
2 Ток в кабелях, соединяющих внутренние агрегаты между
собой, не должен превышать 12 A. Ответвления кабелей
делаются вне клеммной колодки агрегата в соответствии с
действующими правилами по выполнению электро-
технических работ, если сечение кабеля превышает 2 мм
2
(Ø1,6).
Место ответвления следует изолировать таким образом,
чтобы изоляция была не менее надежна, чем изоляция
самого силового кабеля.
3 Не подключайте кабели разных сечений к одному контакту
заземления. Плохой контакт снижает надежность защиты
системы.
4 Кабели, соединяющие пульт управления с агрегатами и
агрегаты между собой, должны находиться на расстоянии
не менее 50 мм от силовых кабелей. В противном случае
электрические наводки могут привести к сбоям в работе
всей системы.
5 Порядок подключения кабелей к пульту дистанционного
управления изложен в прилагаемой к нему инструкции по
монтажу.
Рекомендации по монтажу дренажного
трубопровода
■ Не подсоединяйте дренажный трубопровод
непосредственно к канализационным трубам, из
которых доносится запах аммиака. Аммиак из
канализации может проникнуть во внутренний
блок через дренажные трубы и вызвать коррозию
теплообменника.
■ Помните о том, что скопление воды в дренажном
трубопроводе блокирует его.
Клемма Сечение
Момент
затяжки
(Н•м)
Клеммная колодка пульта
дистанционного управления
M3,5
0,79~0,97
Клеммная колодка электропитания M4 1,18~1,44
Клемма заземления M4 1,44~1,94
1 2 3
1 Круглая обжимная клемма
2 Оденьте изоляционную
оплетку
3 Провод
