FXLQ20~63P7VEB
Системы кондиционирования VRV
4PW53089-1B
Инструкция по монтажу и эксплуатации
2
Принадлежности
Убедитесь в том, что в комплектацию агрегата входят пере-
численные далее детали.
Дополнительные принадлежности
Существуют два типа пультов дистанционного управления:
проводной и беспроводной.
• Выберите тип пульта, наиболее отвечающий потребностям
клиента, и установите его в подходящем месте.
• При выборе пульта управления следует руководствоваться
соответствующими каталогами и техническими описаниями.
Во время подготовительных и установочных
операций обратите особое внимание на
перечисленные ниже условия. Проверьте их
соблюдение после завершения установки
Вниманию монтажников
■ Внимательно изучите настоящую инструкцию — это
исключит возможность ошибок. Обязательно объясните
заказчику правила эксплуатации системы и покажите ему
прилагаемую инструкцию по эксплуатации.
■ Объясните заказчику, какая именно система установлена.
Убедитесь в том, что в разделе «Предварительные
операции» инструкции по эксплуатации наружного агрегата
указаны необходимые сведения об особенностях его
установки.
■ Данный агрегат можно установить на пол или подвесить на
стену.
Важная информация об используемом
хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола.
Марка хладагента: R410A
Величина ПГП
(1)
:1975
(1)
ПГП = потенциал глобального потепления
В соответствии с общеевропейским или местным
законодательством может быть необходима периодическая
проверка на наличие утечек хладагента. За более подробной
информацией обращайтесь к своему дилеру.
Выбор места установки
1 При выборе места установки убедитесь в соблюдении
перечисленных ниже условий и согласуйте место установки
с заказчиком.
- Необходимо обеспечить оптимальное распределение
воздуха по всему помещению.
- Для циркуляции воздуха не должно быть препятствий.
-Конденсирующаяся влага должна беспрепятственно
отводиться дренажной системой.
-Пол или стена должны быть достаточно прочными,
чтобы выдержать вес внутреннего агрегата.
-Должно быть достаточно свободного места для
обслуживания и ремонта агрегата.
- Длина трубопроводов, соединяющих внутренний и
наружный агрегаты, не должна превышать допустимых
пределов. (Смотрите инструкцию по монтажу наружного
агрегата).
- Настоящее изделие относится к классу А. В бытовых
условиях это изделие может создавать радиопомехи.
В случае их возникновения пользователю следует
принять адекватные меры.
- Наружный и внутренний агрегаты, кабели питания и
линии управления должны находиться на расстоянии не
менее 1 метра от радио- и телевизионных приемников.
Это необходимо для предотвращения помех в работе
этих электроприборов. (В зависимости от условий
генерации электромагнитных волн помехи возможны
даже в том случае, когда расстояние превышает
1 метр.)
- Если устанавливается комплект беспроводного пульта
дистанционного управления, то расстояние между
пультом и внутренним агрегатом, возможно, придется
сократить, если в помещении присутствуют
флуоресцентные лампы, запускаемые электрическим
способом. Внутренний агрегат устанавливается как
можно дальше от флуоресцентных ламп.

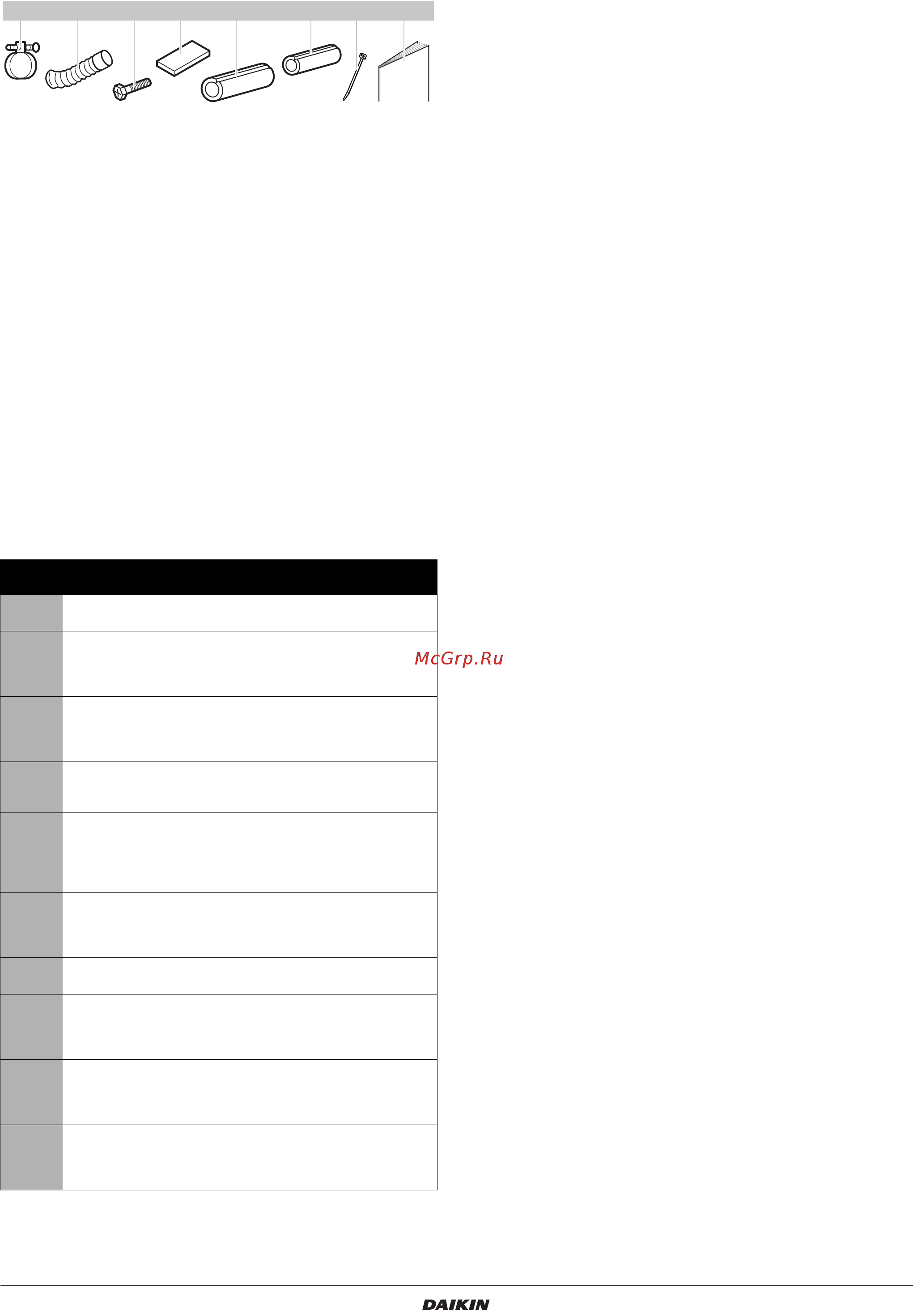

1 Металлический хомут 6 Изоляция
трубопровода жидкого
хладагента
2 Дренажный шланг
3 Юстировочный винт 7 Хомут
4 Уплотнительная
прокладка
8 Инструкция по
монтажу и
эксплуатации
5 Изоляция трубопровода
газообразного хладагента
Отметьте ✓
после проверки
■
Прочно ли закреплен внутренний агрегат?
Агрегат может упасть, вибрировать или издавать шум.
■
Проведена ли проверка на утечку газообразного
хладагента?
Возможно падение холодо- или
теплопроизводительности.
■
Полностью ли теплоизолирован агрегат, проведена ли его
проверка на утечку воздуха?
Возможно образование и вытекание конденсата из
агрегата.
■
Хорошо ли работает дренажная система?
Возможно образование и вытекание конденсата из
агрегата.
■
Соответствует ли напряжение в сети номиналу, указанному
на табличке с наименованием модели, имеющейся на
корпусе агрегата?
Возможны сбои в работе агрегата или выход деталей из
строя.
■
Правильно ли проложены трубопроводы и
электропроводка?
Возможны сбои в работе агрегата или выход деталей из
строя.
■
Надежно ли заземлен агрегат?
Корпус агрегата может находиться под напряжением.
■
Соответствует ли сечение проводов указанному в
характеристиках?
Возможны сбои в работе агрегата или выход деталей из
строя.
■
Нет ли препятствий для циркуляции воздуха через
внутренний и наружный агрегаты?
Возможно падение холодо- или
теплопроизводительности.
■
Известна ли длина трубопровода и дополнительное
количество хладагента, заправленного в систему?
Количество хладагента, заправленного в систему, может
быть известно неточно.
1x 1x 4x 1x 1x1x
123
56
1x
8
8x
7
4
