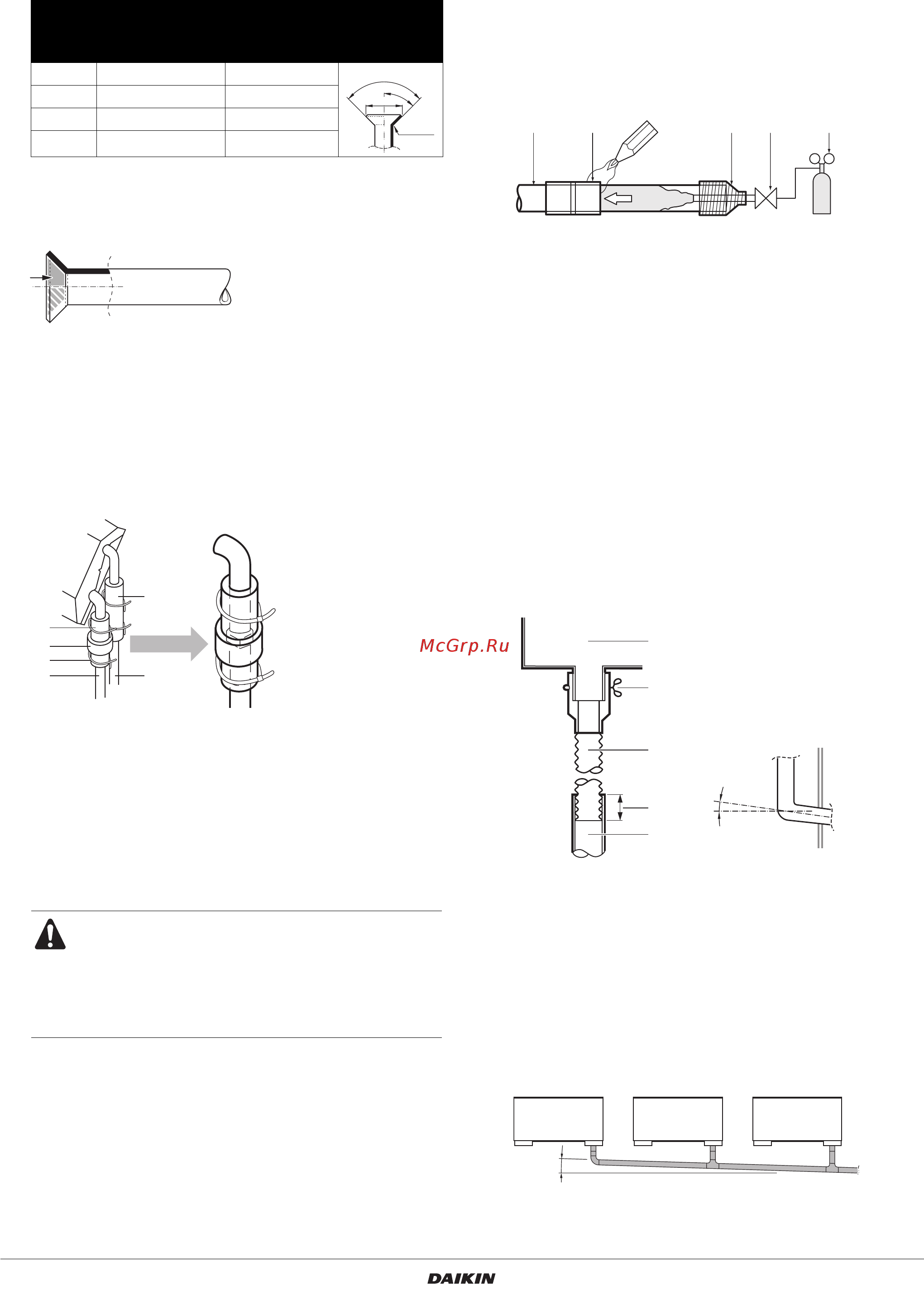

Для раструбных соединений используйте только
отожженные материалы.
Размеры накидных гаек и значения крутящего момента
затяжки приведены в таблице ниже. (Если гайки
перетянуть, то можно повредить развальцованную часть
трубы, что приведет к утечке хладагента).
На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая к
затяжке накидной гайки, наживите ее, сделав 3 - 4 оборота
рукой.
Убедитесь в отсутствие утечки газообразного хладагента.
Под воздействием высоких температур и открытого огня,
источником которых могут стать бытовые обогреватели,
кухонные плиты и т.п., вытекающий из внутреннего
агрегата газообразный хладагент может выделять
ядовитый газ. Если во время выполнения работ произошла
утечка хладагента, проветрите помещение
В завершение выполните изоляцию, как показано на
рисунке ниже.
Рекомендации по пайке
При пайке трубы необходимо продувать азотом.
Пайка без азотной продувки или без накачки азота
в трубопровод приведет к образованию обширной
оксидированной пленки на внутренней поверхности труб,
что негативно повлияет на работу клапанов и
компрессоров охлаждающей системы.
При пайке с азотной продувкой азот должен подаваться
в трубопровод под давлением 0,02 МПа (этого достаточно,
чтобы он начал выступать на поверхность), при этом
необходимо установить редукционный клапан.
Рекомендации по монтажу дренажных
труб
Дренажный трубопровод прокладывается, как показано ниже.
Неверная прокладка дренажного трубопровода может привести
к протечкам воды и нанесению ущерба имуществу.
1 Выполните прокладку дренажного трубопровода
Подсоедините дренажный шланг (входит в комплект при-
надлежностей) с сопутствующими деталями, как показано
на рисунке ниже.
2 Если нужно свести вместе несколько дренажных
трубопроводов, следуйте приведенной ниже схеме.
Поддерживайте постоянный уклон не менее 1/100.
Сечение сводимых вместе дренажных труб должно
подбираться в зависимости от производительности
агрегата.
Калибр
труб
(мм)
Момент затяжки
(НХм)
Размер
развальцо-
ванного торца
трубы А (мм)
Форма
развальцовки
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 63~75 19,3~19,7
1 Изоляция трубопровода газообразного хладагента
(входит в комплект принадлежностей)
2 Уплотнительная прокладка (входит в комплект
принадлежностей, обёрнута вокруг соединения)
3 Хомут (4 шт., входят в комплект принадлежностей)
4 Трубопровод газообразного хладагента
5 Изоляция трубопровода жидкого хладагента
(входит в комплект принадлежностей)
6 Трубопровод жидкого хладагента
Обязательно заизолируйте локальные трубо-
проводы по всей длине вплоть до трубных
соединений внутри агрегата.
На открытых трубах может скапливаться конден-
сат, а прикосновение к ним может привести
к ожогам.
R=0.4~0.8
45°
±2
90°
±2
A
1
2
3
4
6
5
1 Трубопровод хладагента
2 Спаиваемые детали
3 Изолирующая обмотка
4 Ручной клапан
5 Редукционный клапан
6 Азот
1 Дренажный поддон
2 Дренажный шланг (входит в комплект принадлежностей)
3 Металлический хомут (входит в комплект
принадлежностей)
4 3/4-дюймовая дренажная труба
5 Обрезка до нужной длины
6 Уклон
12 345
6
6
2
3
1
5
4
6
Прокладка дренажа
внутри агрегата
1/100
