Инструкция по монтажу и эксплуатации
3
FXLQ20~63P7VEB
Системы кондиционирования VRV
4PW53089-1B
- Не размещайте непосредственно под внутренним и
наружным агрегатами предметы, восприимчивые к
воздействию влаги. При определенных
обстоятельствах конденсат на главном агрегате или
трубах хладагента, грязь в воздушном фильтре или
засор дренажа могут вызвать каплепадение, что может
привести к порче указанных предметов или их поломке.
2
примечание
(a)
Направление выпуска воздуха можно подобрать, проворачивая
решетку выброса.
(b)
≥100 мм при подвешивании агрегата на стену
Единица измерения: мм

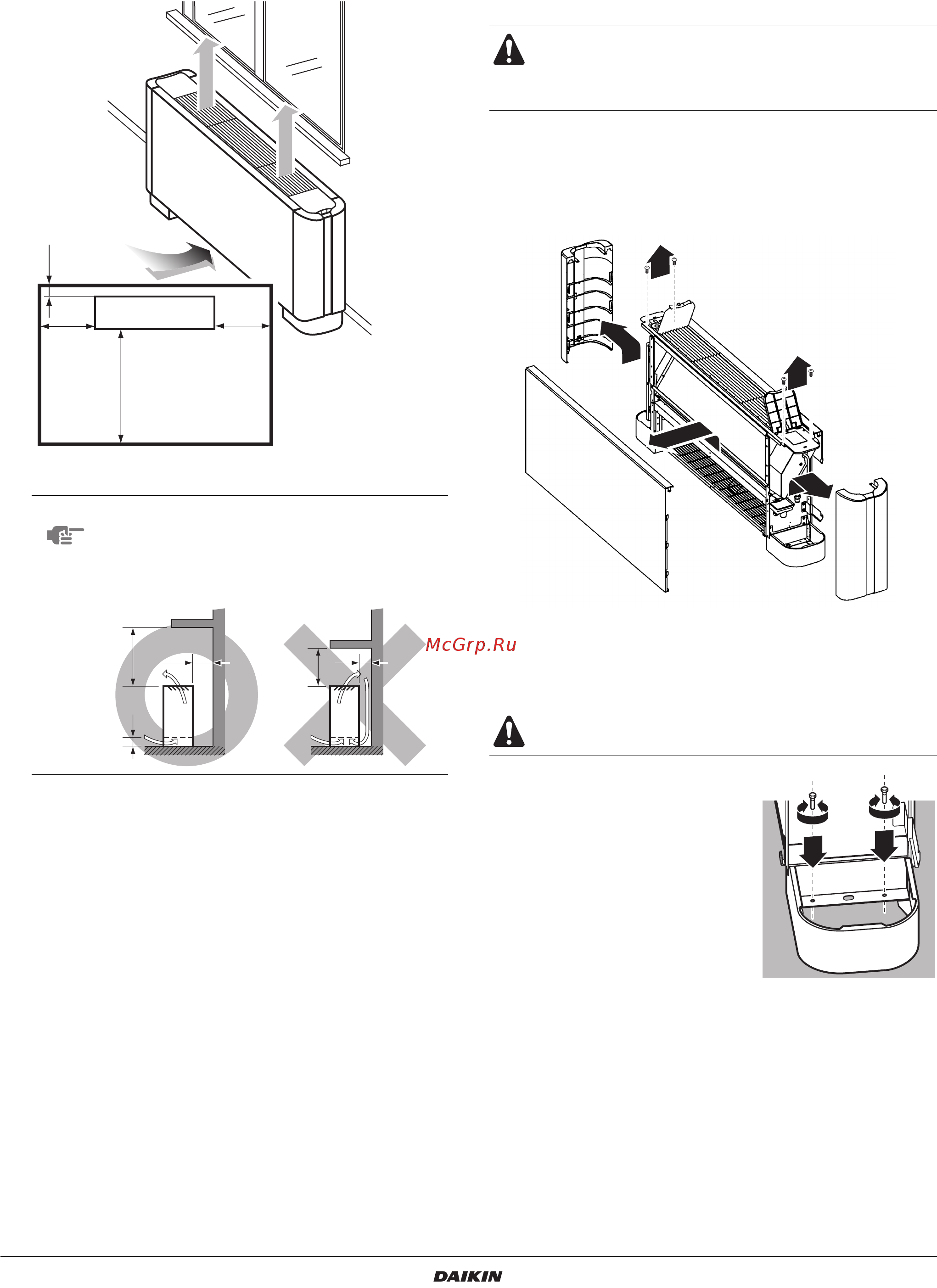

Монтаж внутреннего агрегата
При выполнении монтажных работ пользуйтесь только
входящими в комплектацию принадлежностями и деталями,
утвержденными нашей компанией.
Прокладка проводки, трубопроводов и дренажа производится
согласно требованиям заказчика при соблюдении местных и
государственных нормативов.
Как открывается и закрывается передняя панель
Чтобы открыть переднюю панель, снимите с боковых заглушек
4 винта и отстегните заглушки, после чего снимите переднюю
панель, как показано на рисунке ниже.
Закрывается передняя панель в обратном порядке.
Установка на полу
1 Выровняйте внутренний агрегат
юстировочными винтами (входят
в комплект принадлежностей).
Если пол слишком неровный,
установите агрегат на плоскую,
ровную подставку.
2 Если есть риск падения агрегата, прикрепите его к стене,
пользуясь имеющимися в агрегате отверстиями, или к полу
с помощью крепежа, который приобретается по месту
установки.
ПРИМЕЧАНИЕ
При установке агрегата непосредственно под
подоконником убедитесь в отсутствии так
называемого аэродинамического запирания
(всасывания в агрегат выходящего из него
воздуха).
≥100 ≥100
≥1000
>20
A
B
C
C
A
A Передняя
сторона
B Направление
воздухозабора
C Направление
выпуска
воздуха
(a)
≥1750
B
<1750
C
B
(b)
>20 ≤20
C
AA
B
C
B
Проверьте, ровно ли установлен агрегат таким
образом, чтобы дренажная система беспрепятственно
работала. При наклоне возможна протечка воды из
агрегата.
Убедитесь в том, что пол способен выдержать вес
агрегата.
1
1
2
2
3
22
1
1
22
