Ballu BHC-24.000TR [11/24] Поиск и устранение неисправностей
![Ballu BHC-3.000TR [11/24] Поиск и устранение неисправностей](/views2/1048862/page11/bgb.png)
11
Поиск и устранение
неисправностей
При устранении неисправностей соблюдайте
меры безопасности, изложенные в настоящем
руководстве.
Если завеса не включается
Возможные причины:
• Отсутствует напряжение в сети. Проверить
наличие напряжение в электросети.
• Обрыв шнура питания. Проверить целост-
ность шнура питания, при необходимости за-
менить неисправный кабель.
• Неисправна клавиша включения вентиля-
торов. Проверить срабатывание клавиши
включения вентиляторов, неисправную за-
менить (возможно только у моделей BHC-
3.000SB, BHC-5.000SB где управление за-
весой происходит с помощью кнопок на
самой завесе).
• Неисправен или неправильно подключен
пульт управления завесой. Проверить пра-
вильность подключения пульта управления.
При необходимости заменить неисправный
пульт управления.
ВНИМАНИЕ!
Частое срабатывание устройства аварийного
отключения не является нормальным режимом
работы завесы.
В случае повторного срабатывания устройства
аварийного отключения необходимо отключить
и обесточить завесу, выяснить и устранить при-
чины, вызвавшие срабатывание устройства
аварийного отключения.
Если воздушный поток не нагревается
Возможные причины:
• Обрыв цепи питания электронагревателей.
Устранить обрыв.
• Неисправны электронагреватели. Заменить
электронагреватели.
• Сработал датчик защиты от перегрева, ко-

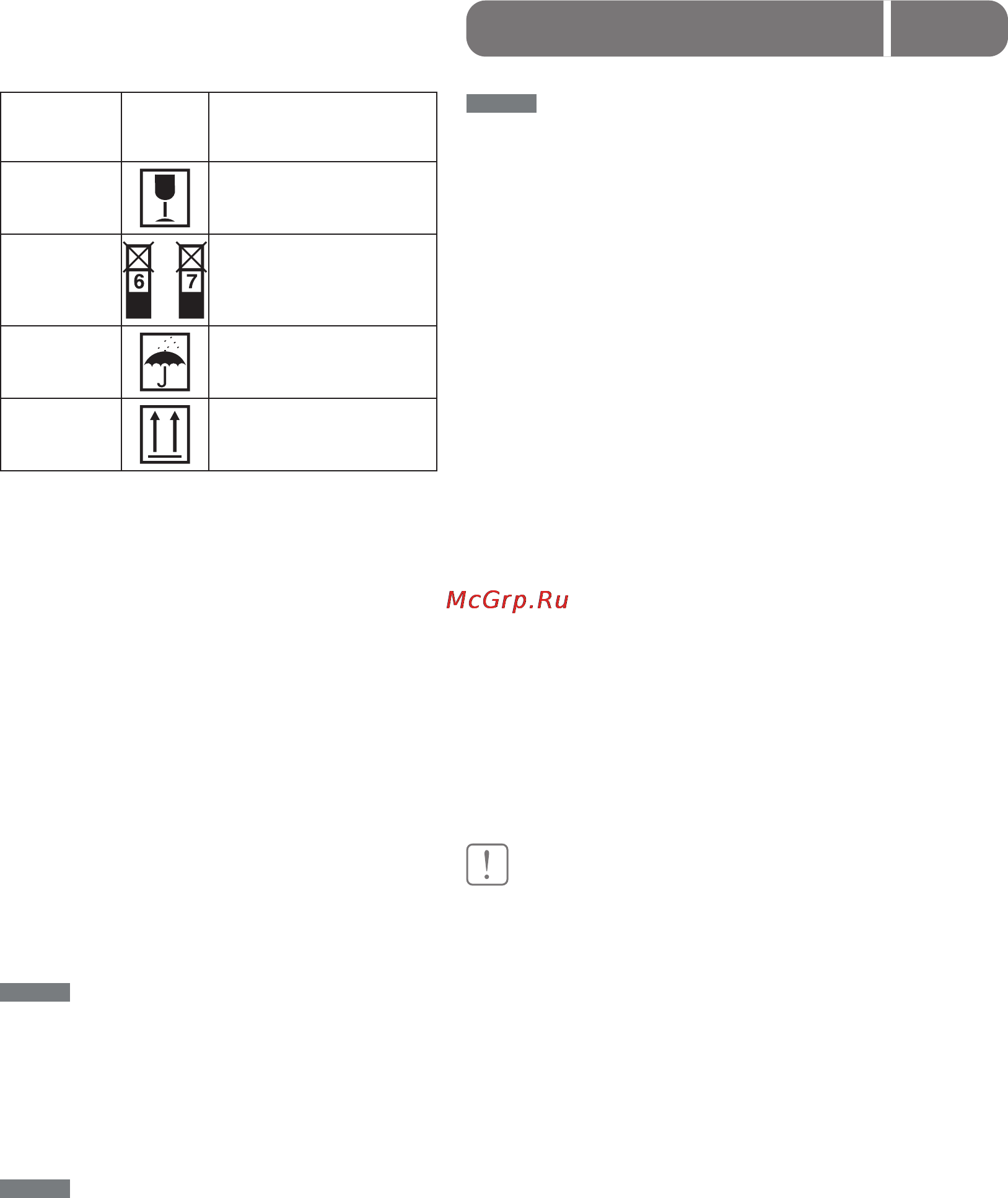

Номер
и наимено-
вание знака
Изобра-
жение
знака
Назначение
Хрупкое.
Осторожно
Осторожное обращение
Предел по
количеству
ярусов в
штабеле
Максимальное количество
одинаковых упаковок,
которое можно штабели-
ровать одну на другую
Беречь от
влаги
Необходимость защиты
от воздействия влаги
Верх Указывает правильное вер-
тикальное положение груза
• Завесы в упаковке изготовителя могут транс-
портироваться всеми видами крытого транс-
порта при температуре от –50°С до +50°С и
среднемесячной относительной влажности
80% (при +25°С) с исключением ударов и пе-
ремещений внутри транспортного средства.
• Завесы должны храниться в упаковке изго-
товителя в отапливаемом, вентилируемом
помещении при температуре от +1°С до
+40°С и среднемесячной относительной
влажности 80% (при +25°С).
ПРИ МЕ ЧА НИЕ:
После транспортирования при отрицательных темпе-
ратурах выдержать завесу в помещении, где предпо-
лагается ее эксплуатация, без включения в сеть не
менее 2-х часов.
Утилизация
Утилизация завесы после окончания срока
эксплуатации не требует специальных мер бе-
зопасности и не представляет опасности для
жизни, здоровья людей и окружающей среды.
Дата изготовления
Дата изготовления указана на приборе.
Транспортировка и хранение
