![Ballu BHC-3.000TR [16/24] Рис 5 схема электрическая bhc 3 00tr](/views2/1048862/page16/bg10.png)
16
Приложение 2
380 В
L1
L2
L3
EK1, EK2, EK3 – электронагревательные элементы; SA2, SA3 – выключатели нагревателей;
M1, М2, М3 – электродвигатели вентиляторов; SK1, SK2, SK3 – защитные термостаты;
КM1, КМ2 – магнитные пускатели; SK4 – терморегулятор;
SA1 – сетевой выключатель; XT1 – колодка клеммная.

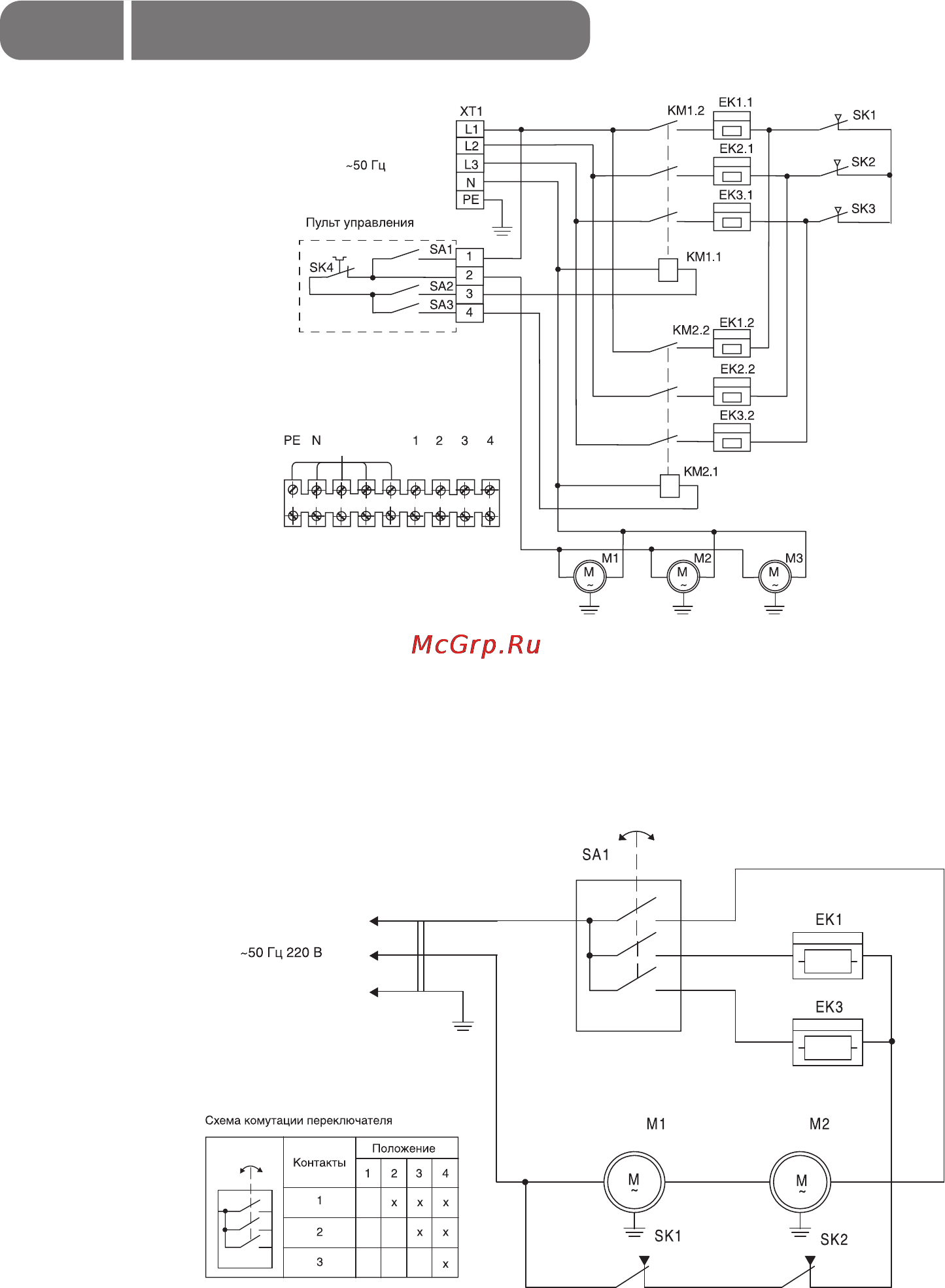

Рис. 4. Схема электрическая BHC-9.000SR
XP1
PE
N
L
EK1, EK2 – электронагреватели; SK1, SK2 – защитные термостаты без автовозврата;
M1, M2 – электродвигатели; XT1 – вилка сетевая.
SA1 – переключатель режимов работы;
Рис. 5. Схема электрическая BHC-3.000TR
