Управление завесой осуществляется с по-
мощью выносного проводного пульта (кроме
моделей BHC-3.000SB, BHC-5.000SB, BHC-
3.000TR). Пульт управления, при помощи
встроенного в него термостата, позволяет
поддерживать необходимую температуру воз-
духа вблизи проема и регулировать тепловую
мощность завесы. Управление завесами BHC-
3.000SB, BHC-5.000SB, BHC-3.000TR осущест-
вляется блоком управления, расположенном
на корпусе завесы.

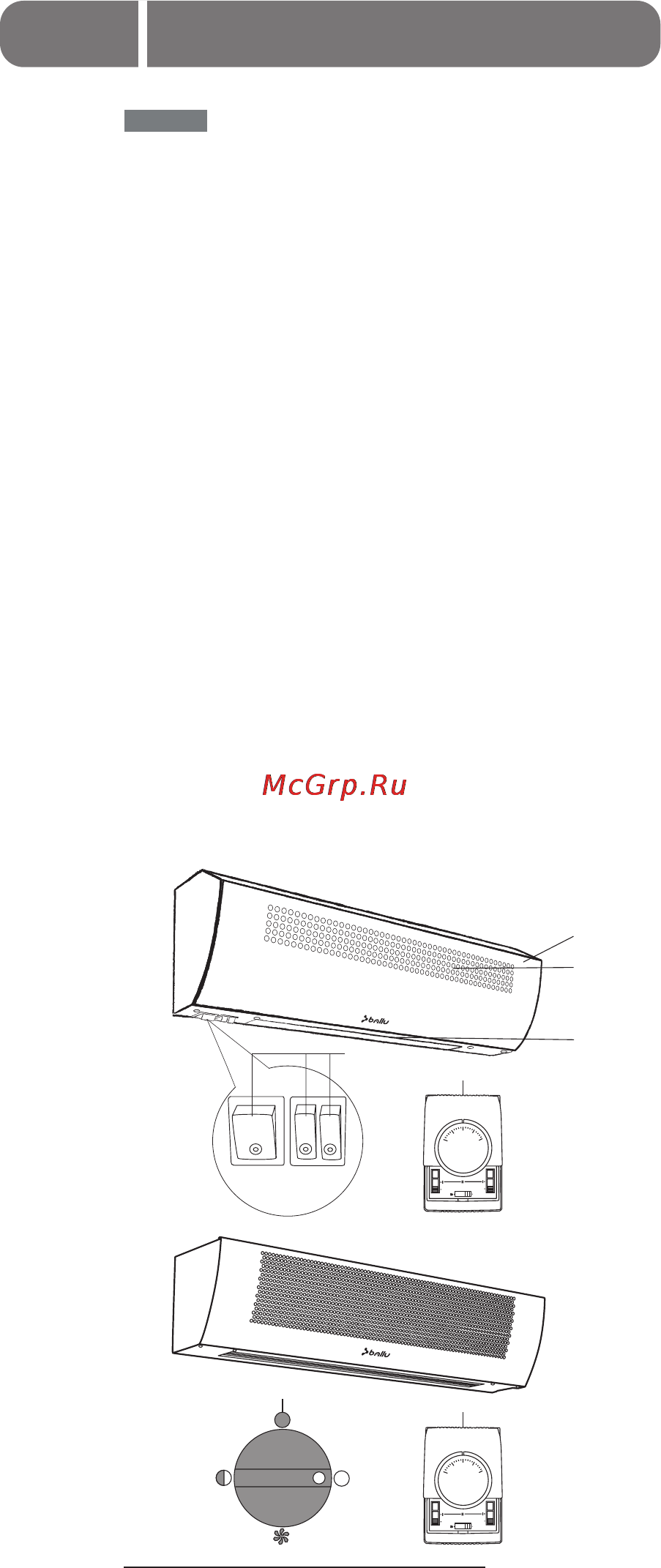

1 – Корпус завесы*.
2 – Передняя воздухозаборная решетка.
3 – Воздуховыпускное сопло.
4 – Блок управления на корпусе завесы (у мо-
делей BHC-3.000SB, ВHC-5.000SB).
5 – Блок управления на корпусе завесы (у мо-
дели BHC-3.000TR).
6 – Пульт управления (кроме моделей BHC-
3.000SB, ВHC-5.000SB, BHC-3.000TR).
Устройство и принцип работы
* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
Устройство и принцип
работы электрических завес
Завеса состоит из корпуса* (1), изготовленно-
го из листовой стали, покрытой высококачес-
твенным полимерным покрытием. Внутри кор-
пуса расположены нагревательные элементы
и вентиляторный блок. В завесах BHC-3.000SB,
BHC-5.000SB, BHC-6.000SR, BHC-9.000SR внут-
ри корпуса расположены игольчатые электро-
нагреватели («стич-элементы»). Внутри завес
BHC-3.000TR, BHC-6.000TR, BHC-9.000TR, BHC-
9.001TR, BHC-12.000TR, BHC-18.000TR, BHC-
24.000TR, BHC-12.500TR, BHC-18.500TR, BHC-
24.500TR, BHC-36.500TR находятся трубчатые
оребренные электронагреватели. Вентиляторы
забирают воздух через переднюю перфори-
рованную решетку корпуса (2), поток воздуха,
проходя через нагревательные элементы, на-
гревается и выбрасывается через воздуховы-
пускное сопло (3) в виде направленной струи.
Управление завесой
1
2
3
4
6
10
30
25
15
20
°C
0
0
0
5
6
10
30
25
15
20
°C
0
0
0
