Приложение 2
PE
КМ1.1
SK1
EK1, EK2 – нагревательные элементы; SA1, SA2 – выключатели;
M1, M2 – электродвигатели вентиляторов; SK1, SK2 – защитные термостаты;
КМ1 – электромагнитное реле; XT1 – колодка клеммная.

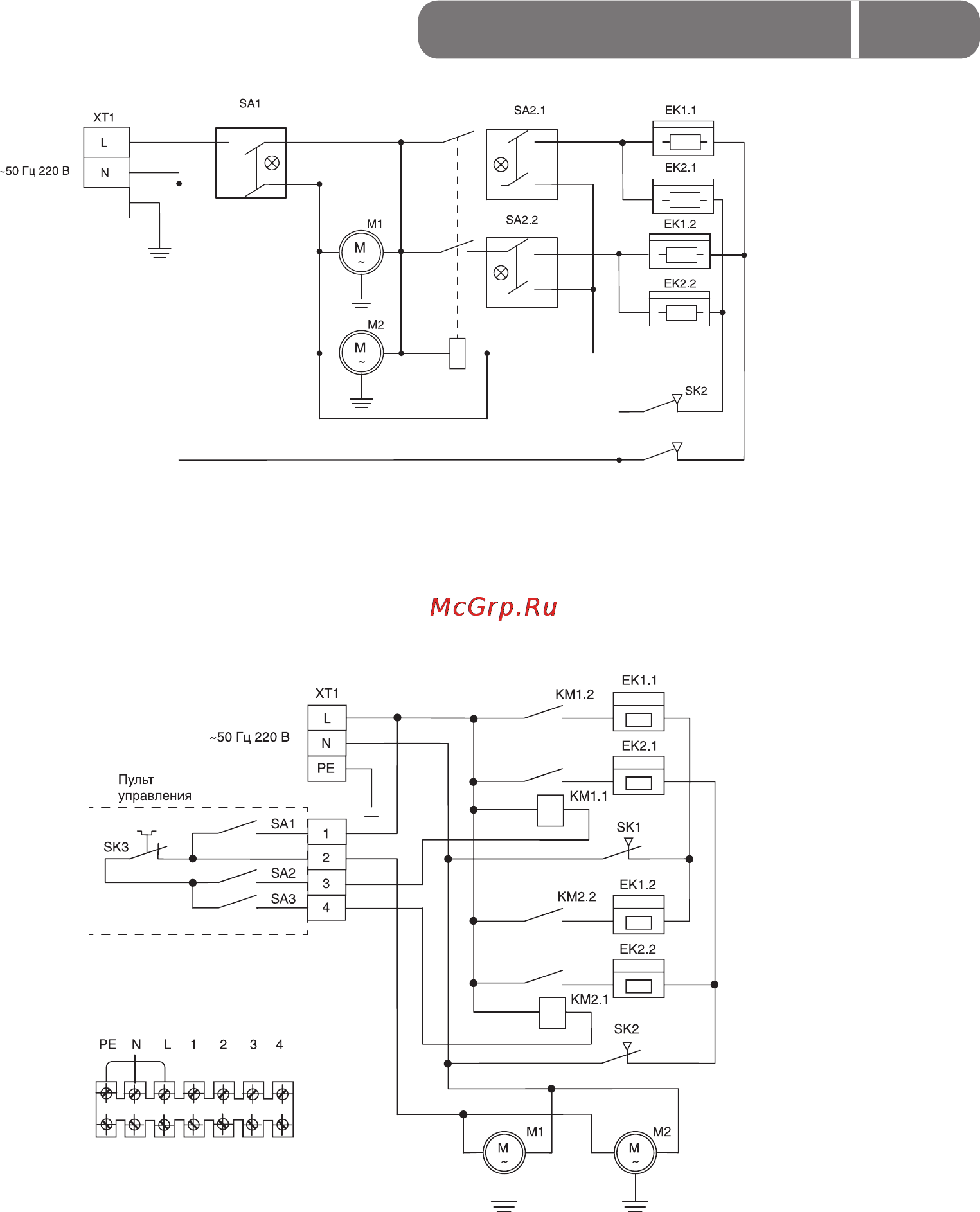

Рис. 2. Схема электрическая BHC-5.000SB
EK1, EK2 – нагревательные элементы; SА2, SA3 – выключатели нагревателей;
M1, М2 – электродвигатели вентиляторов; SK1, SK2 – защитные термостаты;
KM1, КМ2 – электромагнитные реле; SK3 – терморегулятор;
SA1 – сетевой выключатель; XT1 – колодка клеммная.
Рис. 3. Схема электрическая BHC-6.000SR
