Ballu BHC-3.000TR [17/24] Приложение 2
17
Приложение 2
PE
380 В
EK1, EK2, EK3 – электронагреватели; SK1 - защитный термостат без автовозврата;
КМ1, КМ2 – электромагнитные реле; SK2 – термостат задержки выключения двигателей;
M1 – электродвигатели; SK3 – терморегулятор;
SA1 – сетевой выключатель; XT1 – колодка клеммная.
SA2, SA3 – выключатели нагревателей;

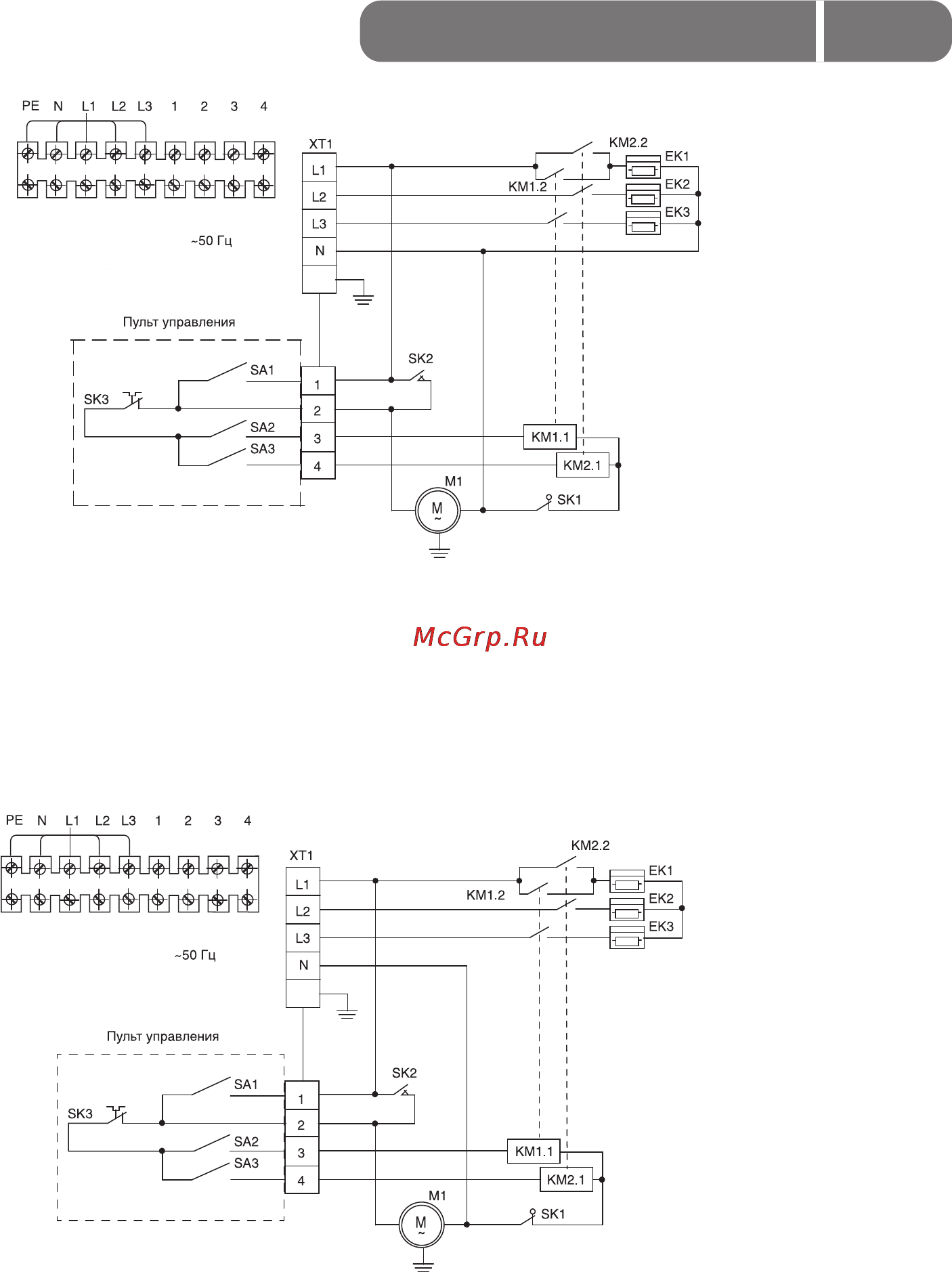

Рис. 6. Схема электрическая BHC-6.000TR, BHC-9.000TR, BHC-9.001TR, BHC-12.000TR
PE
380 В
EK1, EK2, EK3 – электронагреватели; SK1 - защитный термостат без автовозврата;
КМ1, КМ2 – магнитные пускатели; SK2 – термостат задержки выключения двигателей;
M1 – электродвигатели; SK3 – терморегулятор;
SA1 – сетевой выключатель; XT1 – колодка клеммная.
SA2, SA3 – выключатели нагревателей;
Рис. 7. Схема электрическая BHC-18.000TR, BHC-24.000TR
