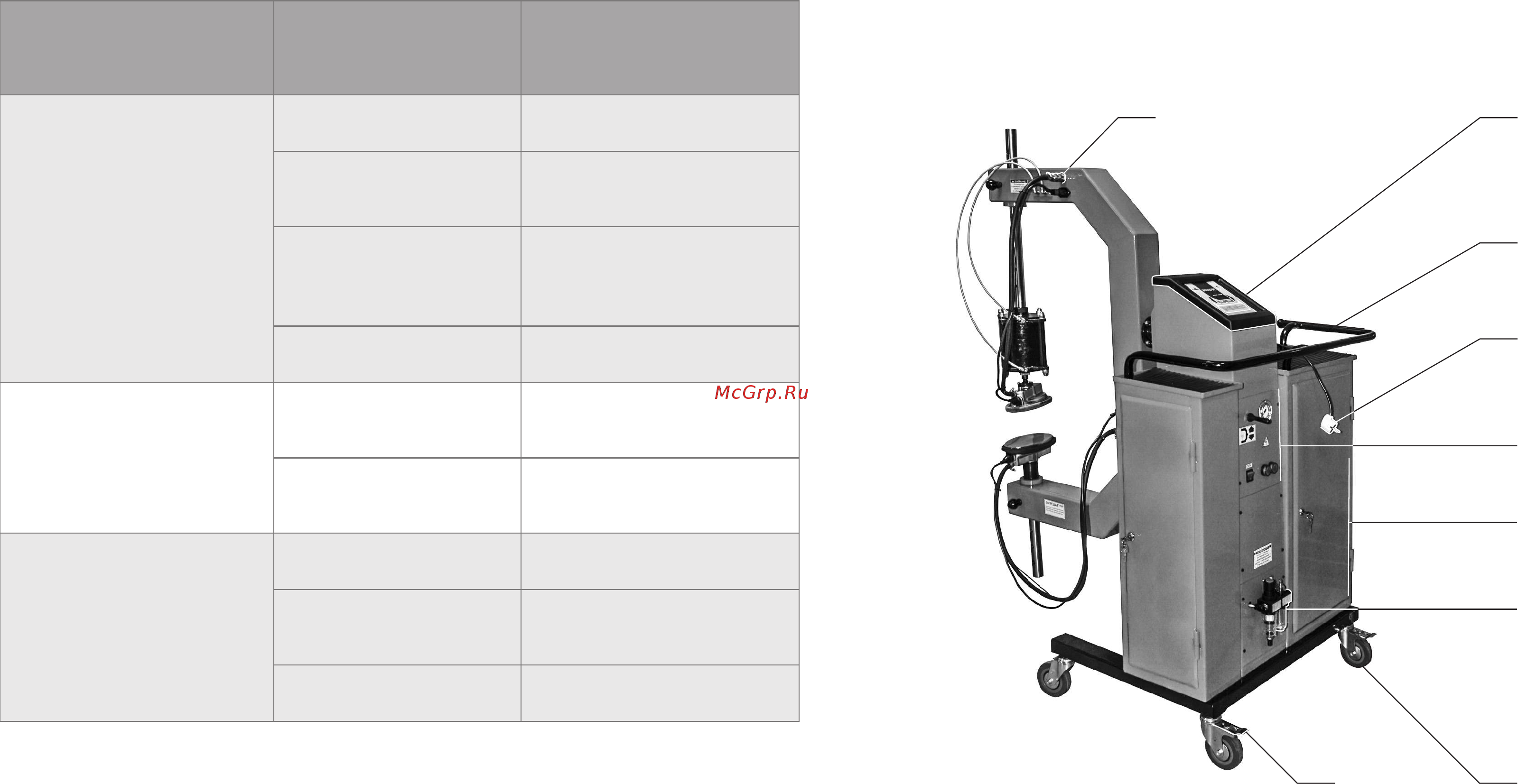

Внешний вид вулканизатора
Рис. 1. 1.
1 – штуцер воздухопровода и разъём шнура верхнего прижима;
2 – панель таймера;
3 – поручень;
4 – вилка и шнур электропитания;
5 – панель управления;
6 – инструментальный шкаф (большой);
7 – система подготовки воздуха;
8 – колёсные опоры;
9 – фиксаторы колёсных опор (тормоза);
5
6
4
8
7
3
21
9
Внешние
проявления
неисправности
Вероятные
причины
Рекомендуемые
действия
Прижим пережигает
резиновые смеси
Велико время
вулканизации
Некондиционные
расходные материалы
Неисправен
терморегулятор прижима
Уменьшить время
вулканизации
Использовать
расходные материалы
согласно Разделу 6.
Заменить терморегулятор
в сервисном центре
При включении
питания нет
показаний на
индикаторе таймера,
сетевой выключатель
светится
Нарушение контакта
в соединителях проводов
Выявить и устранить
неисправность
в сервисном центре
Неисправна плата
управления
Заменить плату
управления
в сервисном центре
26
11
Резина
недовулканизируется
Мало время вулканизации
Некондиционные
расходные материалы
Неисправен
нагревательный
элемент прижима
Увеличить время
вулканизации
Использовать
расходные материалы
согласно Разделу 6.
Заменить
нагревательный
элемент в
сервисном центре
Неисправен
терморегулятор прижима
Заменить терморегулятор
в сервисном центре
Содержание
- Обложка 1
- Эребус 1
- Вулканизатор эребус может использоваться как стационарный для ремонта легковых покрышек для этого необходимо приобрести скобу опорную вэп5 50 01сб 2
- Система подготовки воздуха лубрикатор 2
- Скоба опорная 2
- Схема электрическая соединений вулканизатора эребус 3
- Уважаемый покупатель 3
- Рекомендации изготовителя 4
- Схема пневматическая соединений вулканизатора эребус 4
- Свидетельство о приёмке 5
- Содержание 5
- Комплектность поставки 6
- Общие указания 6
- Наименование параметра значение 7
- Основные технические характеристики 7
- Гарантии изготовителя 8
- Хранение транспортировка утилизация 8
- Эксплуатационные ограничения 8
- Для увеличения ресурса прижимов и всего вулканизатора в целом не ремонтируйте шины и другие изделия неочищенные от грязи и песка инородных тел используйте только кондиционные расходные материалы 9
- Колёсные опоры установленные на вулканизатор предназначены для его перемещения только по ровным поверхностям 9
- Краткое описание вулканизатора 9
- Не перемещайте вулканизатор во время вулканизации 9
- После установки в нужное положение штоков ручного перемещения прижима с помощью пневмоцилиндра и предварительного сжатия прижимов весь процесс включающий в себя окончательное смыкание прижимов включение нагревателей прижимов подачу сжатого воздуха в пневмокамеры прижимов отключение нагревателей по истечении заданного времени и сброс давления из пневмокамер прижимов осуществляется блоком 9
- Процесс ремонта резиновых изделий с помощью вулканизатора эребус заключается в перемещении вулканизатора к ремонтируемому изделию предварительной установке прижимов и в сжатии между прижимами подготовленного к ремонту участка где под действием тепла от нагревательных элементов обоих прижимов происходит сваривание и вулканизация ремонтных смесей с материалом ремонтируемого изделия необходимое усилие сжатие создаётся пневмоцилиндром прижима для равномерного распределения рабочего усилия по всей площади ремонтируемого участка и формирования его поверхности в пневмокамеры поступает сжатый воздух который изменяет форму поверхности прижимов внешний вид вулканизатора его основные детали и органы управления показаны на рис 1 1 1 2 2 3 9
- 1 основание вулканизатора рамная конструкция из стальных профилей с антикоррозийным покрытием для перемещения вулканизатора с нижней стороны основания установлены колёсные опоры задние оснащены фиксаторами 10
- 2 корпус вулканизатора собранные на основании два инструментальных шкафа между которыми закреплены направляющие каретки верхние части шкафов скреплены монтажным элементом образующим инструментальную полку на все внешние поверхности корпуса нанесено высококачественное защитно декоративное покрытие 10
- 3 верхняя часть направляющих каретки закрыта декоративным кожухом внутри декоративного кожуха смонтирован блок управления вулканизатора и установлена панель таймера кнопками пуск и стоп которого устанавливается время выдержки и осуществляется запуск и прерывание рабочего цикла вулканизатора электронный таймер позволяет устанавливать отрезки времени от 1 минуты до 4 часов индикация времени и режимов работы осуществляется четырёх разрядным цифровым индикатором блок автоматического управления совокупность электронных пневмомеханических устройств обеспечивающих взаимодействие 10
- Автоматического управления без вмешательства оператора в соответствии с программой занесённой изготовителем в энергонезависимую память блока управления при возникновении нештатных ситуаций оператор может прервать процесс нажатием кнопки стоп на панели таймера программой управления вулканизатора предусмотрено автоматическое возобновление процесса вулканизации и его завершение в соответствии с заданными режимами с момента прерывания в случае нештатного отключения электропитания после его восстановления 10
- Конструктивно вулканизатор представлен совокупностью агрегатов и узлов смонтированных в соответствии с функциональными связями на корпусе укреплённом на основании 10
- Внешний вид вулканизатора 11
- Рис 1 1 11
- В процессе эксплуатации вулканизаторов могут возникнуть затруднения причины которых и рекомендации по преодолению приведены ниже 12
- Внешний вид вулканизатора 12
- Возможные неисправности и методы их устранения 12
- Первые три цикла повышения понижения температуры в измерениях не учитывать средняя температура определяется как среднее арифметическое между верхним и нижним значениями зафиксированных за три полных срабатывания терморегулятора 12
- При выявлении несоответствия необходимо заменить неисправный терморегулирующий элемент замена осуществляется специалистами сервисных центров 12
- Рис 1 2 12
- Внешний вид панели таймера 14
- Внешний вид панели управления 15
- Поворотный механизм вулканизатора 15
- Техническое обслуживание вулканизатора 15
- Подготовка и порядок работы с вулканизатором 18
- Упаковка 18
