Внимание! Конструкция ряда узлов и деталей вулканизатора
защищена патентами Российской Федерации и попадает под
действие «Патентного закона РФ». Любое копирование узлов
и деталей, изготовление чертежей и схем деталей узлов и
всего вулканизатора в целом запрещено и может быть
подвергнуто преследованию в уголовном порядке.
Рекомендации изготовителя
Электрический вулканизатор с пневматическим приводом «Эребус»,
представленный в настоящем руководстве относится к классу
подкатных вулканизаторов и предназначен для вулканизации
резиновых смесей при ремонте местных повреждений покрышек
грузовых автомобилей, тяжёлой карьерной и сельскохозяйственной
техники. Изготовитель рекомендует использовать вулканизаторы
этого класса только по назначению.
Основными достоинствами вулканизатора «Эребус» являются
надёжность конструктивных решений, простота и удобство
эксплуатации. Подкатная конструкция обеспечивает возможность
лёгкого перемещения вулканизатора к месту ремонта. Наличие
системы подготовки воздуха, блока автоматического управления,
пневмопривода одного прижима и самих прижимов с изменяемой
геометрией рабочей поверхности обеспечивают высокое качество и
низкую трудоёмкость выполняемых работ. Для обеспечения
постоянной температуры вулканизации используются
нагревательные элементы с терморегуляторами.
Вулканизатор «Эребус», представленный в настоящем руководстве,
рекомендуется изготовителем для комплектации рабочих мест
шиномонтажных предприятий, шиномонтажных участков
предприятий.
Порядок использования текста настоящего руководства определён
Ст. 18 Закона РФ «Об авторском праве и смежных правах». Никакая
часть руководства по эксплуатации, включённая в комплект поставки
вулканизатора не может быть воспроизведена полностью или
частично, использована в любой форме без предварительного
письменного разрешения предприятия-изготовителя.
4
33

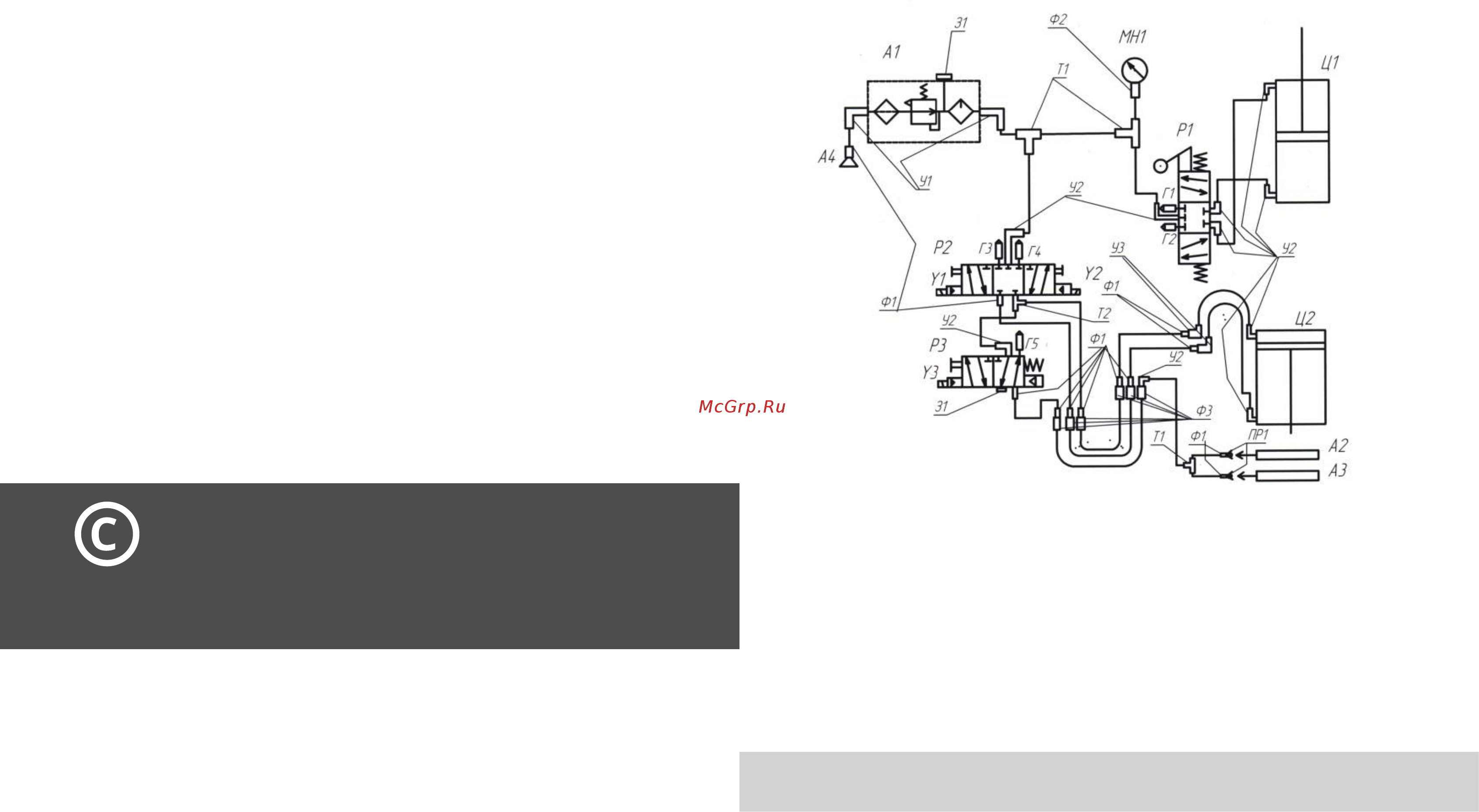

Схема пневматическая соединений
вулканизатора «Эребус»
Допускается замена на компоненты других производителей с
соответствующими параметрами
А1 – блок подготовки воздуха FRL 600A-02;
А2, A3 – пневмокамеры прижимов;
А4 – пневмоввод;
P1 – распределитель 368-905;
P2 – распределитель АМ530-01 D;
P3 – распределитель АМ520-01 S;
MH1 - манометр МО43-F12;
Ц1 - пневмоцилиндр подъёма;
Ц2 - пневмоцилиндр прижима;
Y1, Y2, Y3 – соленоиды распределителей;
Г1...Г5 – глушитель ЕС-01;
З1 – заглушка 2611-1/8 – 2 шт.;
ПР1 – пневморазъём 5081-3/8 – 2 шт.;
Т1 – тройник NPY-6 – 3 шт.
Т2 – тройник NPD 6-01 – 1 шт.
У1 – фитинг угловой NPL 6-02 – 2 шт.
У2 – фитинг угловой NPL 6-01 – 10 шт.
У3 – фитинг угловой 1500-6/4-1/4 – 2 шт.
Ф1 – фитинг прямой NPC 6-01 – 12 шт.
Ф2 – фитинг прямой 1463-6/4-1/8 – 1 шт.
Ф3 – фитинг прямой 2601 7-1/4 – 6 шт.
