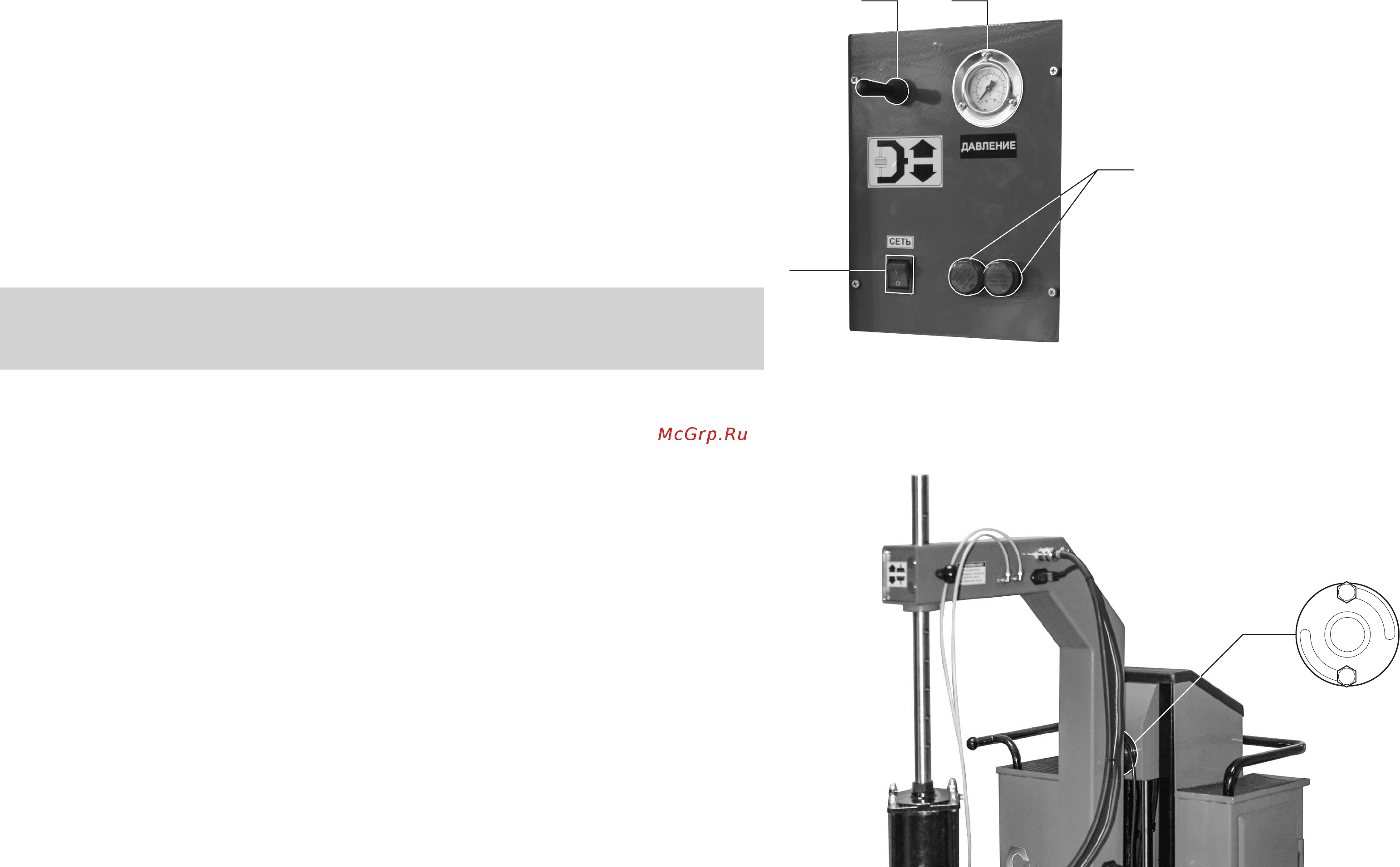

Внешний вид панели управления
Рис. 3.
1 – рукоятка подъёма/опускания
струбцины;
2 – манометр рабочего давления;
3 – индикаторы разрыва
электрической цепи;
4 – клавиша выключателя
электропитания вулканизатора.
1 2
4
3
6. 2. 9. Качество ремонта во многом зависит от используемых
материалов и строгого соблюдения режимов вулканизации. При этом
необходимо обратить внимание на следующее:
а) не допускаются включения посторонних предметов и
подвулканизированных участков в камерной и клеевой резине;
б) листовые резиновые смеси должны иметь гладкую поверхность без
разрывов, вмятин, пузырей и посторонних включений;
в) не допускается наличие влаги на поверхности резиновых
материалов;
г) резинотканевые материалы не должны иметь порезов, складок,
растяжений и оголений нитей, а также других механических
повреждений;
д) резиновый клей должен иметь массовую долю 7–10% по сухому
остатку;
е) срок хранения материалов не должен превышать значений
установленных производителем и указанных на упаковке.
Время вулканизации устанавливается с учётом указаний из
технических условий на конкретный материал, опыта работы и
характера повреждения
7. Техническое обслуживание
вулканизатора
7. 1. Своевременные техническое обслуживание и уход уменьшают
износ трущихся деталей и способствуют продлению срока службы
вулканизатора. Для поддержания вулканизатора в работоспособном
состоянии и обеспечения безопасных условий эксплуатации в течение
всего срока службы, необходимо выполнять следующие виды
технического обслуживания:
— ежедневное техническое обслуживание;
— ежемесячное техническое обслуживание;
— ежегодное техническое обслуживание.
Поворотный механизм вулканизатора
Рис. 4.
22
15
