СибЕК Эребус [12/18] Возможные неисправности и методы их устранения
![СибЕК Эребус [12/18] Возможные неисправности и методы их устранения](/views2/1490116/page12/bgc.png)

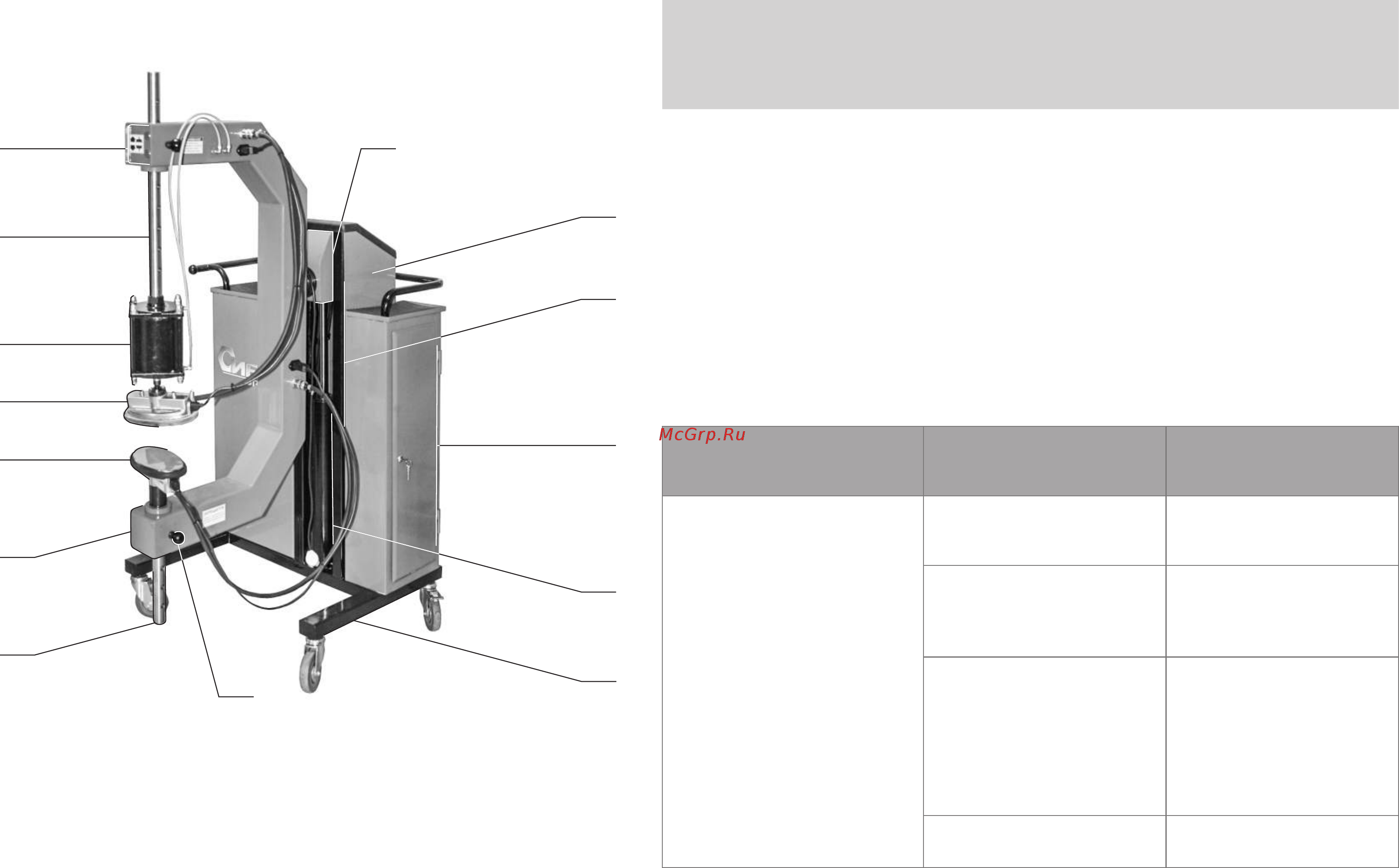

Внешний вид вулканизатора
Рис. 1. 2.
10 – панель управления пневмоцилиндром прижима; 11 – каретка;
12 – корпус вулканизатора; 13 – направляющие каретки;
14 – инструментальный шкаф (малый);
15 – пневмоцилиндр подъёма/опускания каретки;
16 – основание; 17 – фиксатор штока; 18 – шток (без пневмоцилиндра);
19 – струбцина; 20, 21 – прижимы; 22 – пневмоцилиндр верхнего прижима;
23 – шток с пневмоцилиндром;
10
23
22
21
20
18
17
16
15
12
14
11
13
19
12
25
Первые три цикла (повышения/понижения) температуры в
измерениях не учитывать, средняя температура определяется как
среднее арифметическое между верхним и нижним значениями,
зафиксированных за три полных срабатывания терморегулятора.
При выявлении несоответствия, необходимо заменить
неисправный терморегулирующий элемент. Замена осуществляется
специалистами сервисных центров.
8. Возможные неисправности и методы
их устранения
8. 1. В процессе эксплуатации вулканизаторов могут возникнуть
затруднения, причины которых и рекомендации по преодолению,
приведены ниже.
Внешние проявления
неисправности
Вероятные
причины
Не светится лампа
в клавише выключателя
электропитания,
вулканизатор не работает
Нет напряжения
в электросети
Неисправна вилка
или шнур питания
Не горит индикатор разрыва
электрической цепи
— сработали автоматы
защиты электрической цепи
расположенные ниже
панели управления
вулканизатора
Неисправен выключатель
электропитания
Рекомендуемые
действия
Вызвать электрика
для восстановления
электроснабжения
1. Заменить вилку
шнура питания.
2. Заменить шнур
питания
Вызвать электрика.
После устранения
причины
срабатывания
автоматов защиты,
включить их
Заменить
выключатель
