Ecoflam BLU 15000.1 PR [11/48] Air flange

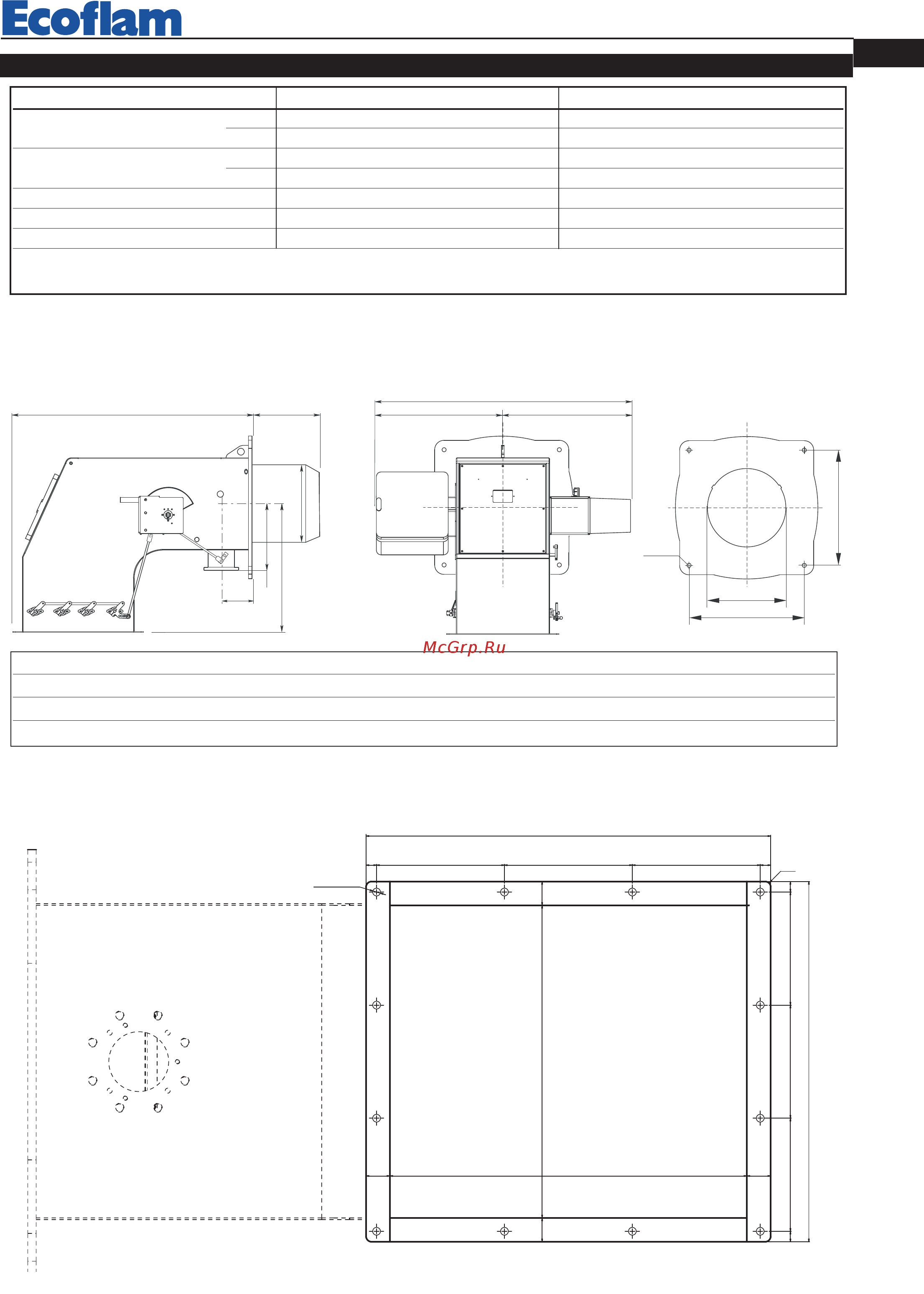

![Ecoflam BLU 15000.1 PR [11/48] Air flange](/views2/1490374/page11/bgb.png)
11
420010310700 BLU 15000.1 - 20000.1 PR TS
EN
91 91230,65 230,7
730
644
230,65
204 204
650
204
34
3
4
43 564 43
19 19
∅
4
1
21
°
N
01R
AIR FLANGE
TECHNICAL DATA
Model BLU 15000.1 PR BLU 18000.1 PR
Thermal power max. kW 15.000 17.000
kcal/h 12.900.000 14.620.000
Thermal power min. kW 3.690 4000
kcal/h 3.173.400 3.440.000
Gas pressure Natural gas mbar 125÷700 175÷700
Gas pressure LPG mbar 135÷700 190÷700
Voltage 50 Hz V 230/400 230/400
Fuel : Natural Gas (L.C.V.
8.570 kcal/Nm
3
),
LPG (L.C.V. 22.260 kcal/Nm
3
)
OVERALL DIMENSIONS
D - D1
N
O
E
G
F
C
B
A
M 20
L
I
550
MODEL A B C D D1 E F G I L M N O
Blu 15000.1 TS 1270 630 640 590 - 1480 550 670 620 620 M20 210 320
Blu 18000.1 TS 1270 630 640 590 - 1480 550 670 620 620 M20 210 320
D = Short head D1= Long head Dimensions (mm)
