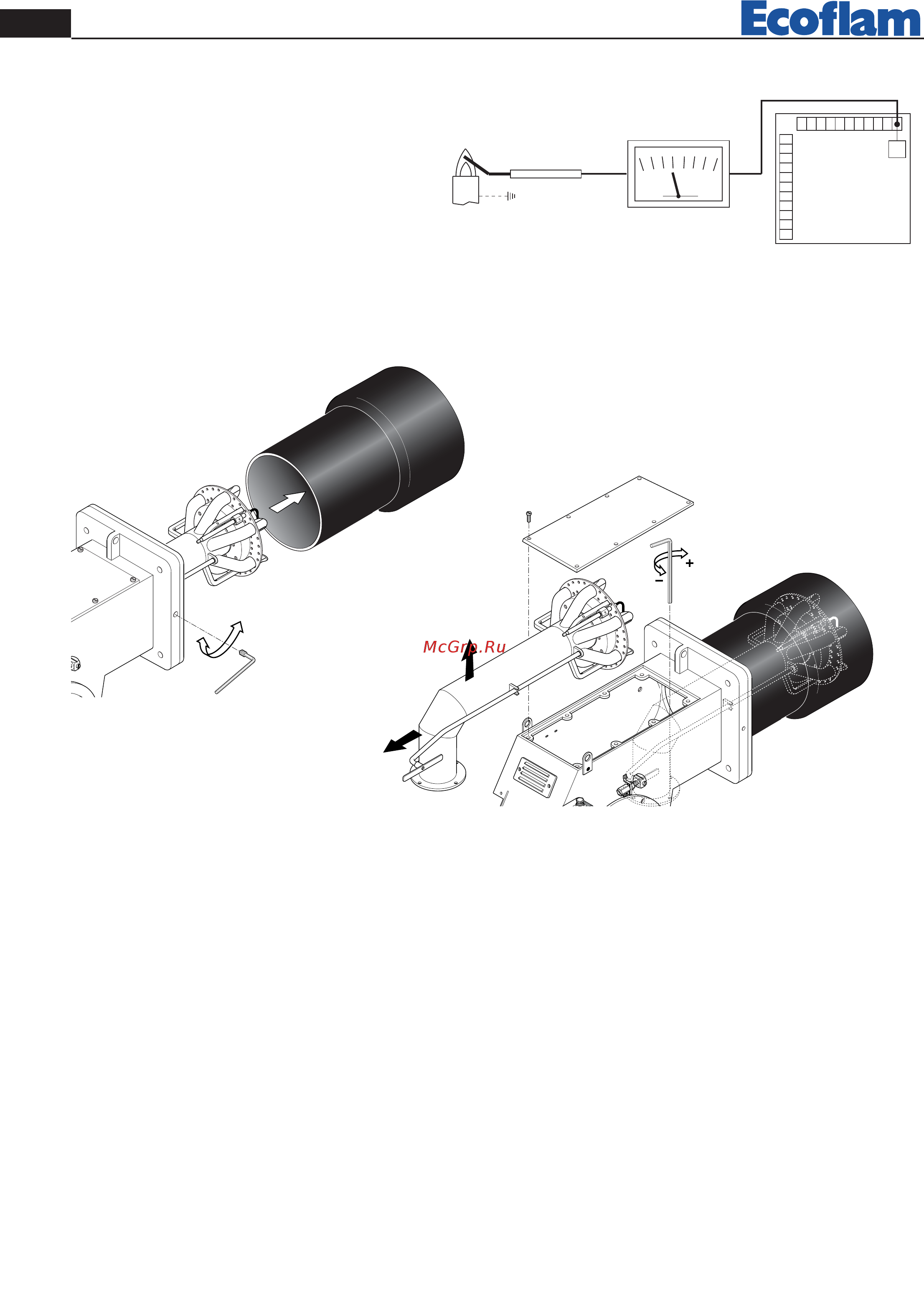

![Ecoflam BLU 15000.1 PR [8/48] Controllo sistema di rilevazione fiamma](/views2/1490374/page8/bg8.png)
8
420010310700 BLU 15000.1 - 20000.1 PR TS
IT
Il controllo della corrente di ionizzazione si effettua
inserendo un microamperometro con fondo scala
di 50 µA (corrente continua) in serie all'elettrodo
di rivelazione. Un errato posizionamento dell'elet-
trodo può comportare una riduzione della corrente
di ionizzazione e determinare un arresto di sicurez-
za del bruciatore dovuto a mancanza di rivelazione
di fiamma. In tal caso verificare il corretto posizio-
namento dell'elettrodo, il collegamento elettrico di questo e la messa a terra del bruciatore. Normalmente il valore della
corrente di ionizzazione è >20 µA.
CONTROLLO SISTEMA DI RILEVAZIONE FIAMMA
SMONTAGGIO BOCCAGLIO
SMONTAGGIO TESTA
24
min. 6 A
LANDIS LFL1.622
LANDIS LFL1.333
Microamperometro
fondo scala 50 A
