420010310700 BLU 15000.1 - 20000.1 PR TS
IT
CARATTERISTICHE TECNICHE
Modello BLU 15000.1 PR BLU 18000.1 PR
Potenza termica max. kW 15.000 17.000
kcal/h 12.900.000 14.620.000
Potenza termica min. kW 3.690 4000
kcal/h 3.173.400 3.440.000
Pressione Gas metano mbar 125÷700 175÷700
Pressione GPL mbar 135÷700 190÷700
Tensione di alim.trifase 50 Hz V 230/400 230/400
Combustibile : Gas metano (P.C.I.
8.570 kcal/Nm
3
)
GPL (P.C.I. 22.260 kcal/Nm
3
)
91 91230,65 230,7
730
644
230,65
204 204
650
204
34
3
4
43 564 43
19 19
∅
4
1
21
°
N
01R
FLANGIA ARIA

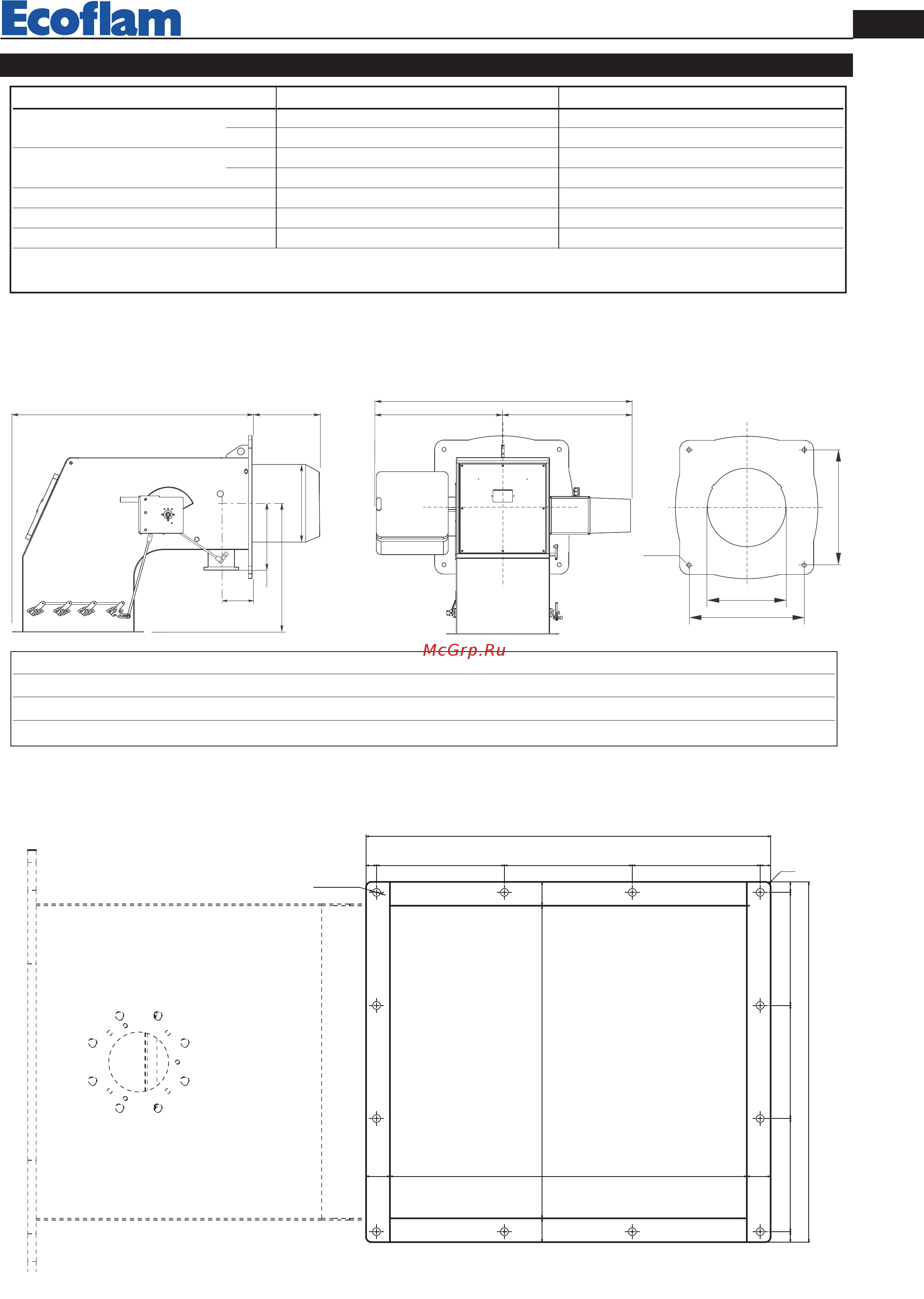

DIMENSIONI D’INGOMBRO
D - D1
N
O
E
G
F
C
B
A
M 20
L
I
550
MODELLO A B C D D1 E F G I L M N O
Blu 15000.1 TS 1270 630 640 590 - 1480 550 670 620 620 M20 210 320
Blu 18000.1 TS 1270 630 640 590 - 1480 550 670 620 620 M20 210 320
D = testa corta D1 = testa lunga Dimensioni (mm)
