Ecoflam BLU 15000.1 PR [31/48] Reglaje del presostato gas de mínima presión
![Ecoflam BLU 15000.1 PR [31/48] Reglaje del presostato gas de mínima presión](/views2/1490374/page31/bg1f.png)
pag.31
420010310700 BLU 15000.1 - 20000.1 PR TS
ES

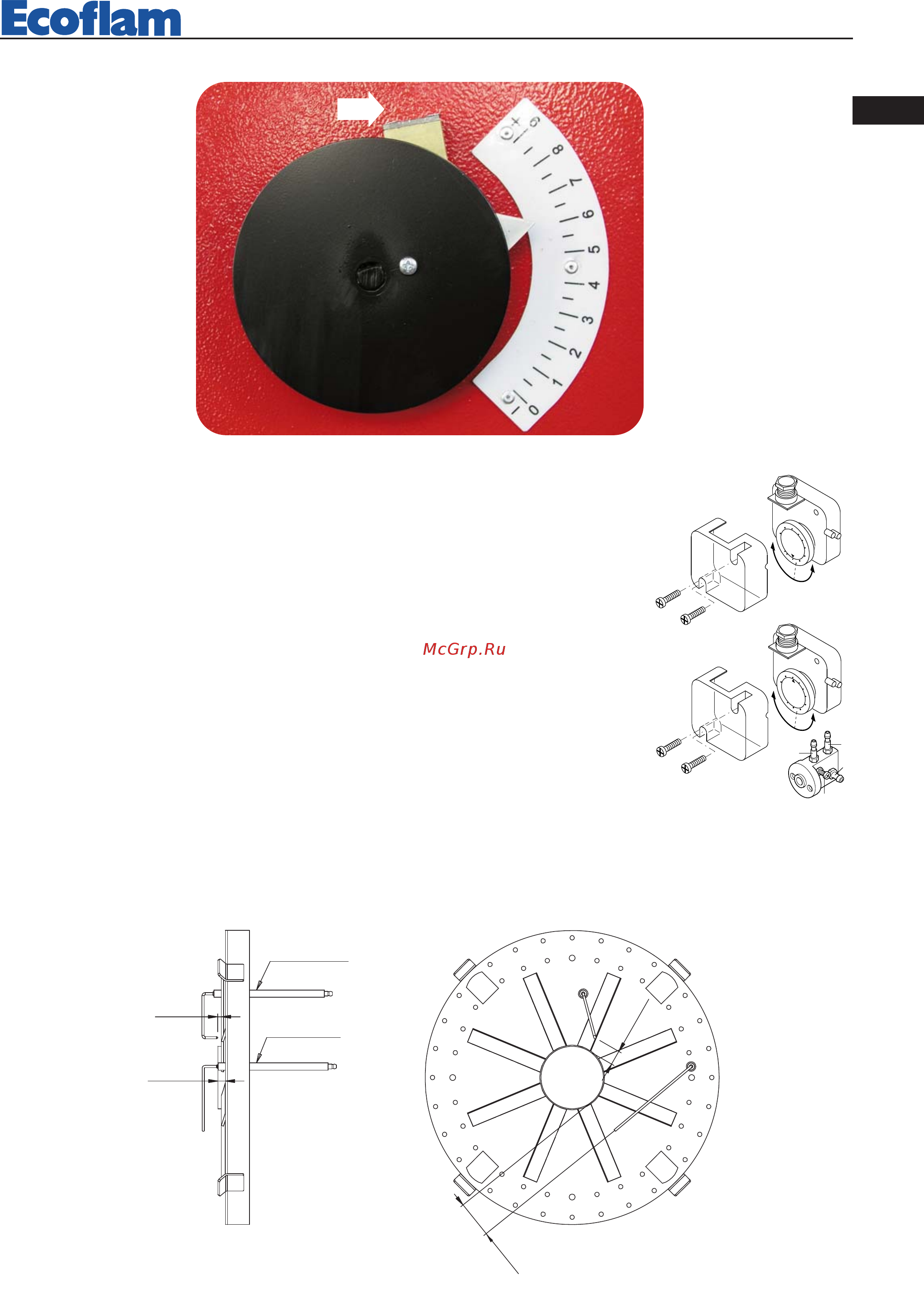

REGLAJE DEL PRESOSTATO GAS DE MÍNIMA PRESIÓN
Destornillar y quitar la tapa M. - Posicionar el regulador N a un valor igual al 60% de la presión
nominal de alimentación el gas (ej. para gas nat. con pres. nom. de alim. de 20 mbar, regulador
regulado al valor de 12 mbar; para G.P.L. con pres. nom. de alim. G30-G31 30/37 mbar,
regulador regulado al valor 18). - Remontar la tapa M y fijarla
REGULACIÓN DEL PRESOSTATO DEL AIRE
Destornillar los tornillos A y B y quitar la tapa. Regular el presostato del aire al mínimo rodan-
do el regulador en la posición 1. Arrancar el quemador en baja llama y comprobar que la combustión
sea correcta. Por medio de una tarjeta, obstruir progresivamente el conducto de aspiración del
aire, hasta obtener un aumento de CO2 del 0,5÷0,8% o bien, al disponer de un manometro
conectado a la toma de presión E, hasta obtener una caída de presión de 1 mbar (10 mm
C.A.). Aumentar progresivamente el valor de la regulación del presostato hasta que el que-
mador se para en seguridad. Quitar la obstrucción y atornillar la tapa, luego arrancar el
quemador presionando el botón de rearme del equipo de control.
Nota: La presión medida a la toma del aire E debe estar dentro de los limites del campo de tra-
bajo del presostato. En caso contrario, destornillar la tuerca de bloqueo del tornillo F y rodarlo progresiva-
mente: a la derecha para disminuir la presión; a la izquierda para aumentarla. Al final atornillar la tuerca de bloqueo.
2,5
5
10
1
5
50
2
5
35
30
40
4
5
20
0,4
0,6
0
,9
3,0
1,5
2,1
1,8
2,4
2
,7
1,2
I
L
M
N
A
B
C
D
E
F
G
H
REGULACION CABEZA DE COMBUSTION
POSICIÓN DE LOS ELECTRODOS
5
0 mm
5 mm
10 mm
elettrodo
accensione
elettrodo
rivelazione
2
0 mm
Electrodo de encendido
Sonda de ionización
