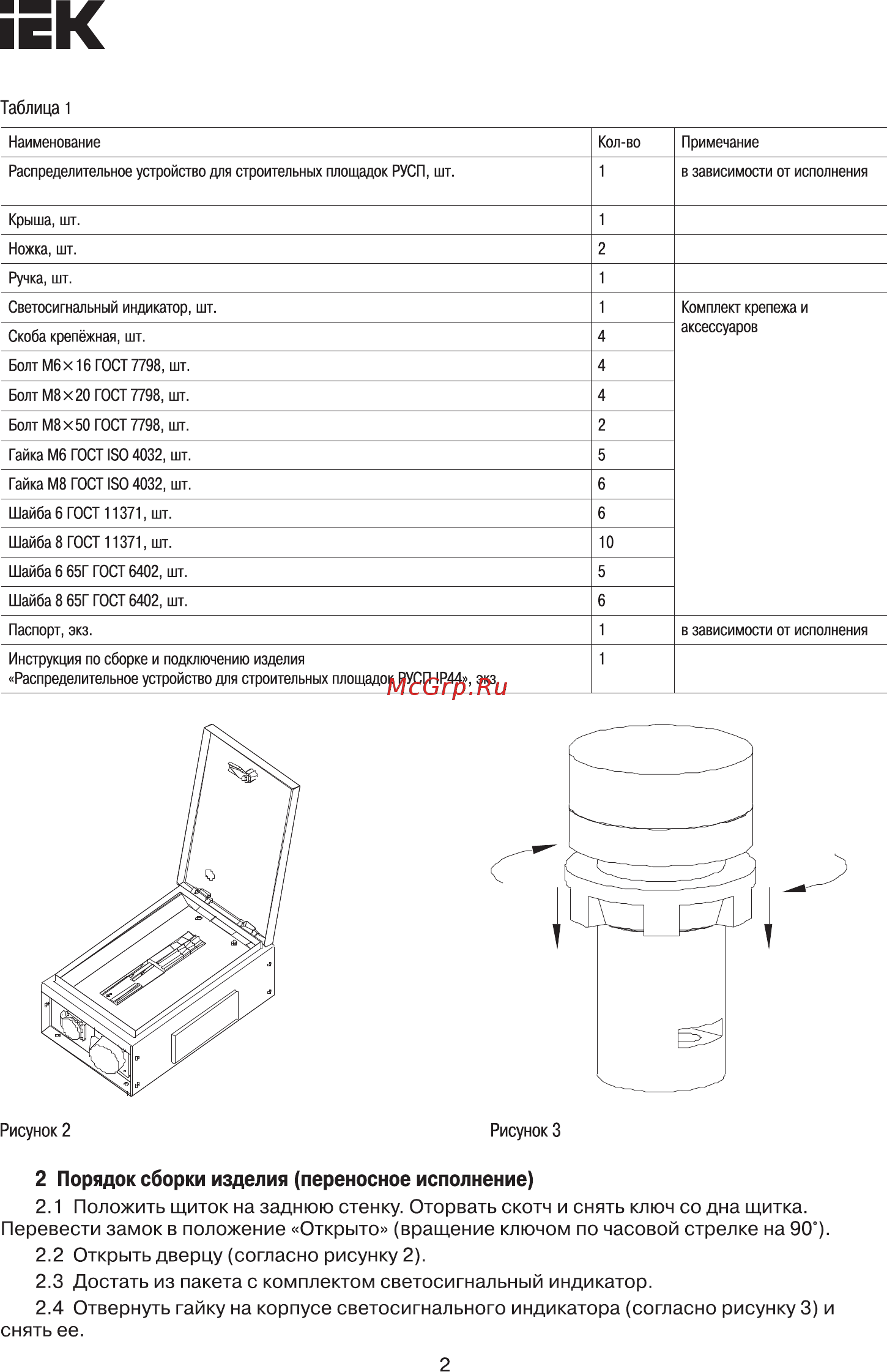

Таблица 1 Наименование Кол во Примечание Распределительное устройство для строительных площадок РУСП шт 1 в зависимости от исполнения Крыша шт 1 Ножка шт 2 Ручка шт 1 Светосигнальный индикатор шт 1 Скоба крепёжная шт 4 Болт Мбх 16 ГОСТ 7798 шт 4 Болт М8х 20 ГОСТ 7798 шт 4 Болт М8х50 ГОСТ7798 шт 2 Гайка Мб ГОСТ ISO 4032 шт 5 Гайка М8 ГОСТ ISO 4032 шт 6 Шайба 6 ГОСТ 11371 шт 6 Шайба 8 ГОСТ 11371 шт 10 Шайба 6 65Г ГОСТ 6402 шт 5 Шайба 8 65Г ГОСТ 6402 шт 6 Паспорт экз 1 Инструкция по сборке и подключению изделия 1 Комплект крепежа и аксессуаров в зависимости от исполнения Распределительное устройство для строительных площадок РУСП IP44 экз Рисунок 2 2 Порядок сборки изделия переносное исполнение 2 1 Положить щиток на заднюю стенку Оторвать скотч и снять ключ со дна щитка Перевести замок в положение Открыто вращение ключом по часовой стрелке на 90 2 2 Открыть дверцу согласно рисунку 2 2 3 Достать из пакета с комплектом светосигнальный индикатор 2 4 Отвернуть гайку на корпусе светосигнального индикатора согласно рисунку 3 и снять ее 2
