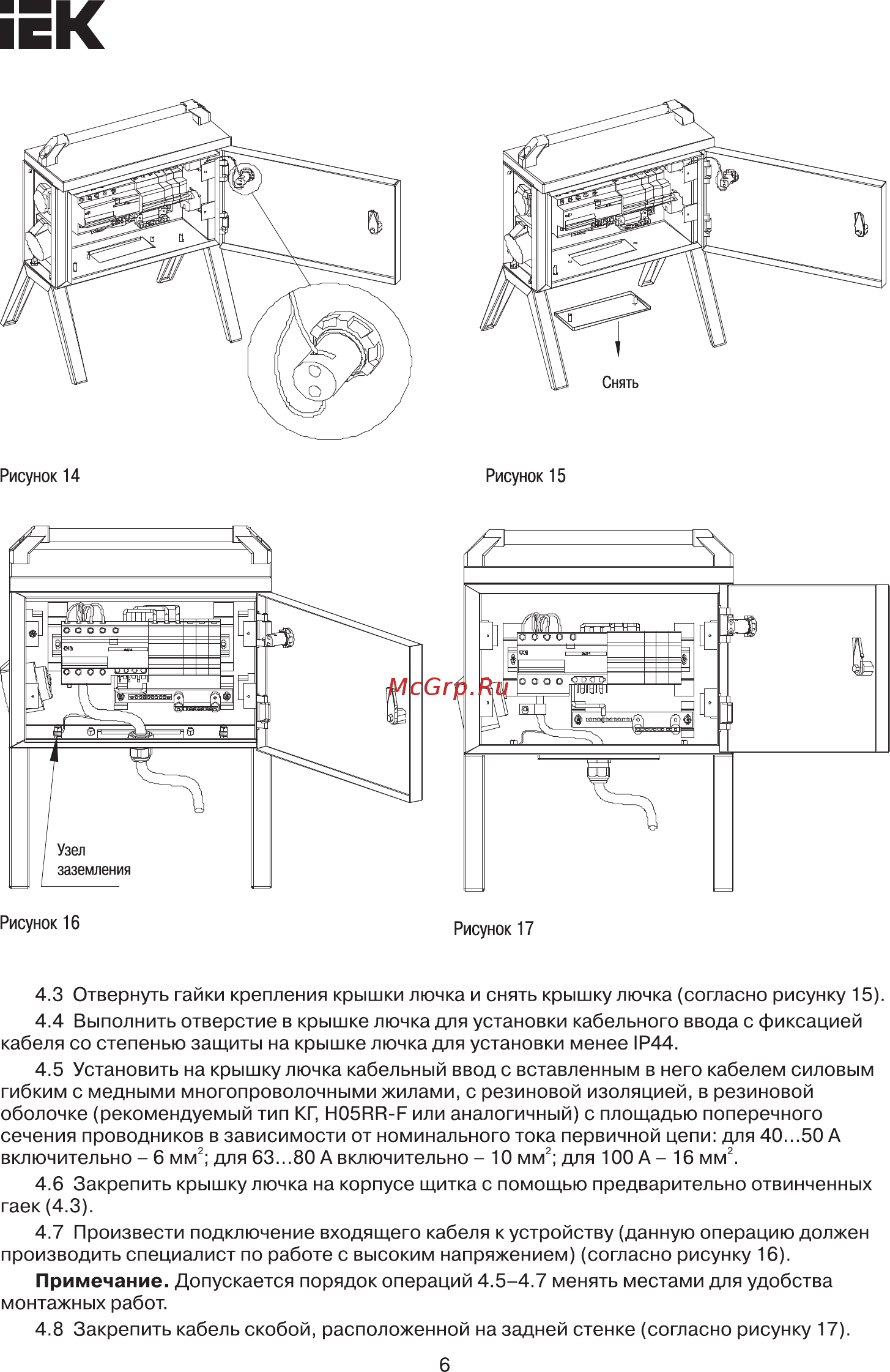

ЕК Рисунок 14 Рисунок 16 4 3 Отвернуть гайки крепления крышки лючка и снять крышку лючка согласно рисунку 15 4 4 Выполнить отверстие в крышке лючка для установки кабельного ввода с фиксацией кабеля со степенью защиты на крышке лючка для установки менее 1Р44 4 5 Установить на крышку лючка кабельный ввод с вставленным в него кабелем силовым гибким с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке рекомендуемый тип КГ Н05ИВ Г или аналогичный с площадью поперечного сечения проводников в зависимости от номинального тока первичной цепи для 40 50 А включительно 6 мм2 для 63 80 А включительно 10 мм2 для 100 А 16 мм2 4 6 Закрепить крышку лючка на корпусе щитка с помощью предварительно отвинченных гаек 4 3 4 7 Произвести подключение входящего кабеля к устройству данную операцию должен производить специалист по работе с высоким напряжением согласно рисунку 16 Примечание Допускается порядок операций 4 5 4 7 менять местами для удобства монтажных работ 4 8 Закрепить кабель скобой расположенной на задней стенке согласно рисунку 17 6
