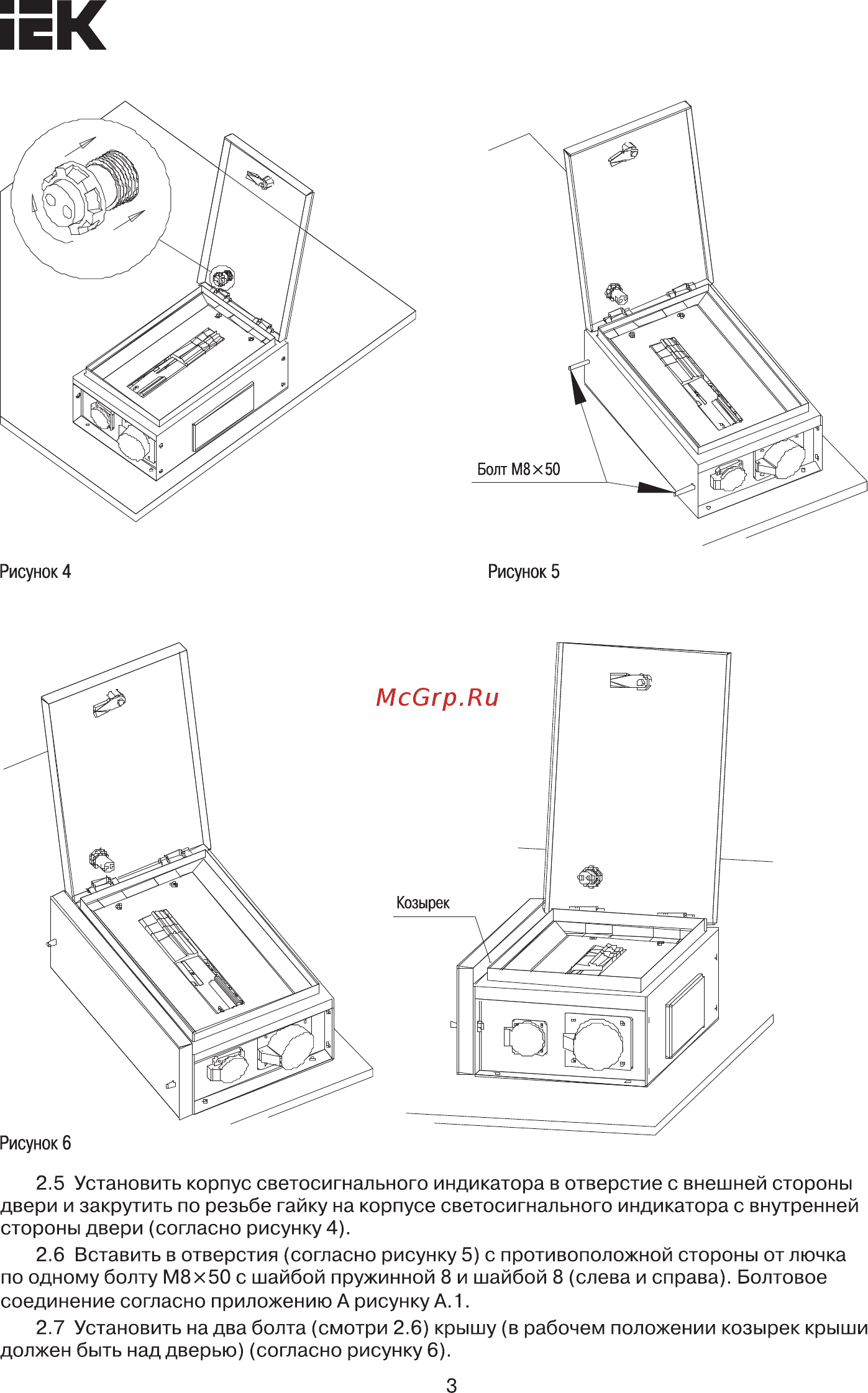

ЕК Рисунок 4 Рисунок 6 2 5 Установить корпус светосигнального индикатора в отверстие с внешней стороны двери и закрутить по резьбе гайку на корпусе светосигнального индикатора с внутренней стороны двери согласно рисунку 4 2 6 Вставить в отверстия согласно рисунку 5 с противоположной стороны от лючка по одному болту М8х50 с шайбой пружинной 8 и шайбой 8 слева и справа Болтовое соединение согласно приложению А рисунку А 1 2 7 Установить на два болта смотри 2 6 крышу в рабочем положении козырек крыши должен быть над дверью согласно рисунку 6 3
