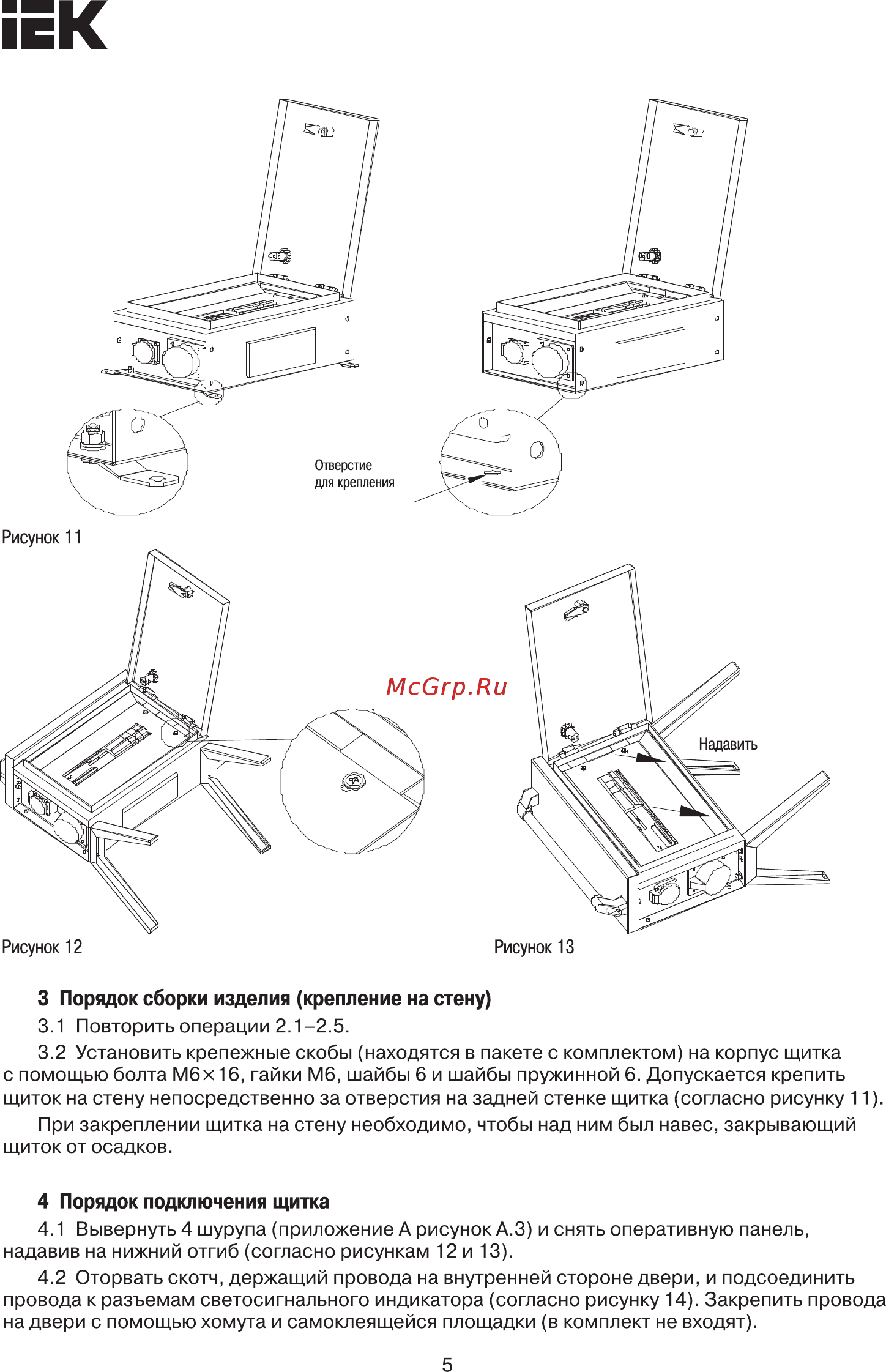

ЕК 3 Порядок сборки изделия крепление на стену 3 1 Повторить операции 2 1 2 5 3 2 Установить крепежные скобы находятся в пакете с комплектом на корпус щитка с помощью болта М6х16 гайки Мб шайбы 6 и шайбы пружинной 6 Допускается крепить щиток на стену непосредственно за отверстия на задней стенке щитка согласно рисунку 11 При закреплении щитка на стену необходимо чтобы над ним был навес закрывающий щиток от осадков 4 Порядок подключения щитка 4 1 Вывернуть 4 шурупа приложение А рисунок А 3 и снять оперативную панель надавив на нижний отгиб согласно рисункам 12 и 13 4 2 Оторвать скотч держащий провода на внутренней стороне двери и подсоединить провода к разъемам светосигнального индикатора согласно рисунку 14 Закрепить провода на двери с помощью хомута и самоклеящейся площадки в комплект не входят 5
