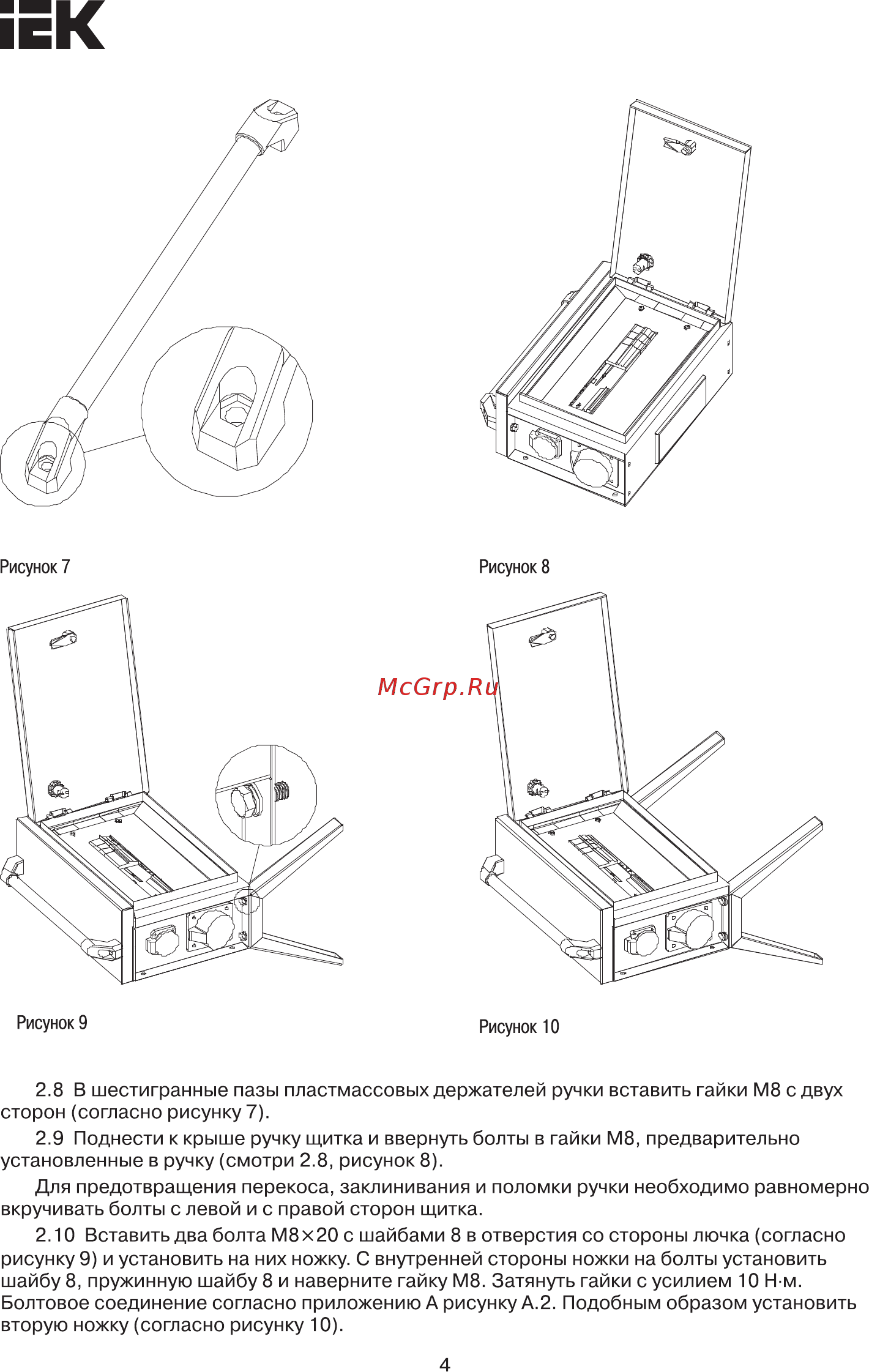

ЕК Рисунок 7 Рисунок 9 Рисунок 10 2 8 В шестигранные пазы пластмассовых держателей ручки вставить гайки М8 с двух сторон согласно рисунку 7 2 9 Поднести к крыше ручку щитка и ввернуть болты в гайки М8 предварительно установленные в ручку смотри 2 8 рисунок 8 Для предотвращения перекоса заклинивания и поломки ручки необходимо равномерно вкручивать болты с левой и с правой сторон щитка 2 10 Вставить два болта М8х20 с шайбами 8 в отверстия со стороны лючка согласно рисунку 9 и установить на них ножку С внутренней стороны ножки на болты установить шайбу 8 пружинную шайбу 8 и наверните гайку М8 Затянуть гайки с усилием 10 Н м Болтовое соединение согласно приложению А рисунку А 2 Подобным образом установить вторую ножку согласно рисунку 10 4
