ИНДИКАТОРЫ И КНОПКИ

УПРАВЛЕНИЯ

1. Разъем UPDATE.

Разъем для обновления программного обеспечения телевизора (предназначен только для

использования сертифицированными сервисным персоналом).

2. HDMI вход.

Используется для приема высококачественного цифрового видео сигнала HDMI. При подключении

кабеля DVI звуковой сигнал транслируйте через соответствующий аудио разъем.

3. Компьютерный вход DVI/Audio-in.

Прием цифровых видео/аудио сигналов от приемника цифрового телевидения или от компьютера.

4. Компонентные видео входы (Y, Pb/Cb, Pr/Cr, Audio L/R).

Комбинация этих разъёмов используется для подключения к телевизору видео устройств, оснащённых

компонентным видео выходом. Например, DVD проигрывателей или приемников цифрового

телевидения.

5. Компьютерный вход D-Sub/Audio-in.

Для соединения с D-Sub/Audio разъемом компьютера.

6. Разъём SCART1(VIDEO/RGB-in, Audio-in, CVBS-out, Audio-out).

Используется для подсоединения внешних устройств, таких как приемник цифрового телевидения,

видеомагнитофон или DVD проигрыватель.

7. Разъём SCART2(VIDEO-in, S-VIDEO-in, Audio-in, CVBS-out, Audio-out).

8. Антенный вход (RF).

Используется для подключения внешней антенны или кабельного телевидения.

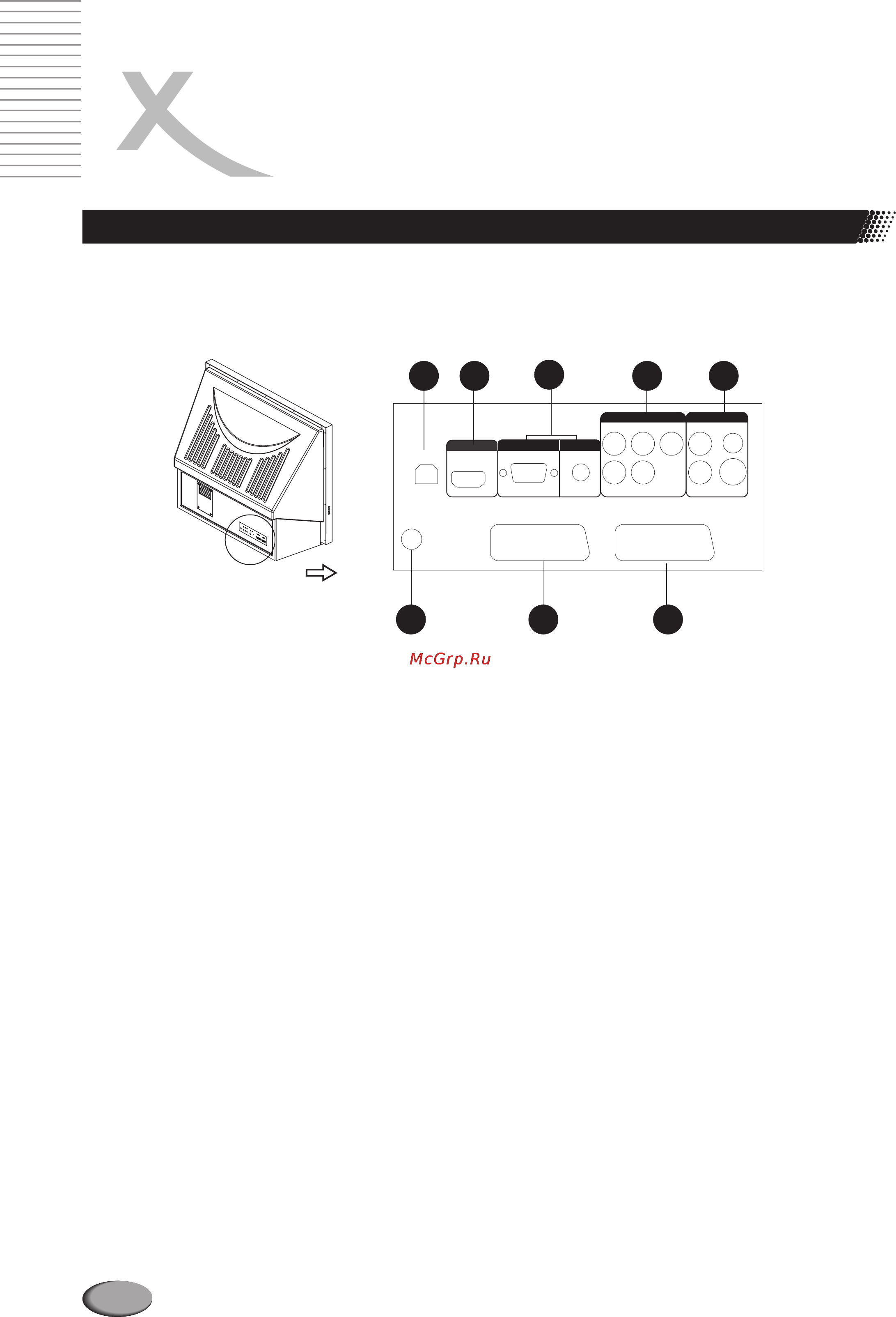

Разъемы на задней и боковой панели

SCART 1 (VIDEO/RGB)SCART 2 (VIDEO/S-VIDEO)

Y L

S-VIDEO

UPDATE

YPbPr

AV1 INPUT

VIDEO

VGA

HDMI

AUDI O IN

1 2
