ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
Требования по безопасному подключению
17
Подключение приемника цифрового ТВ (декодера)
Подключение

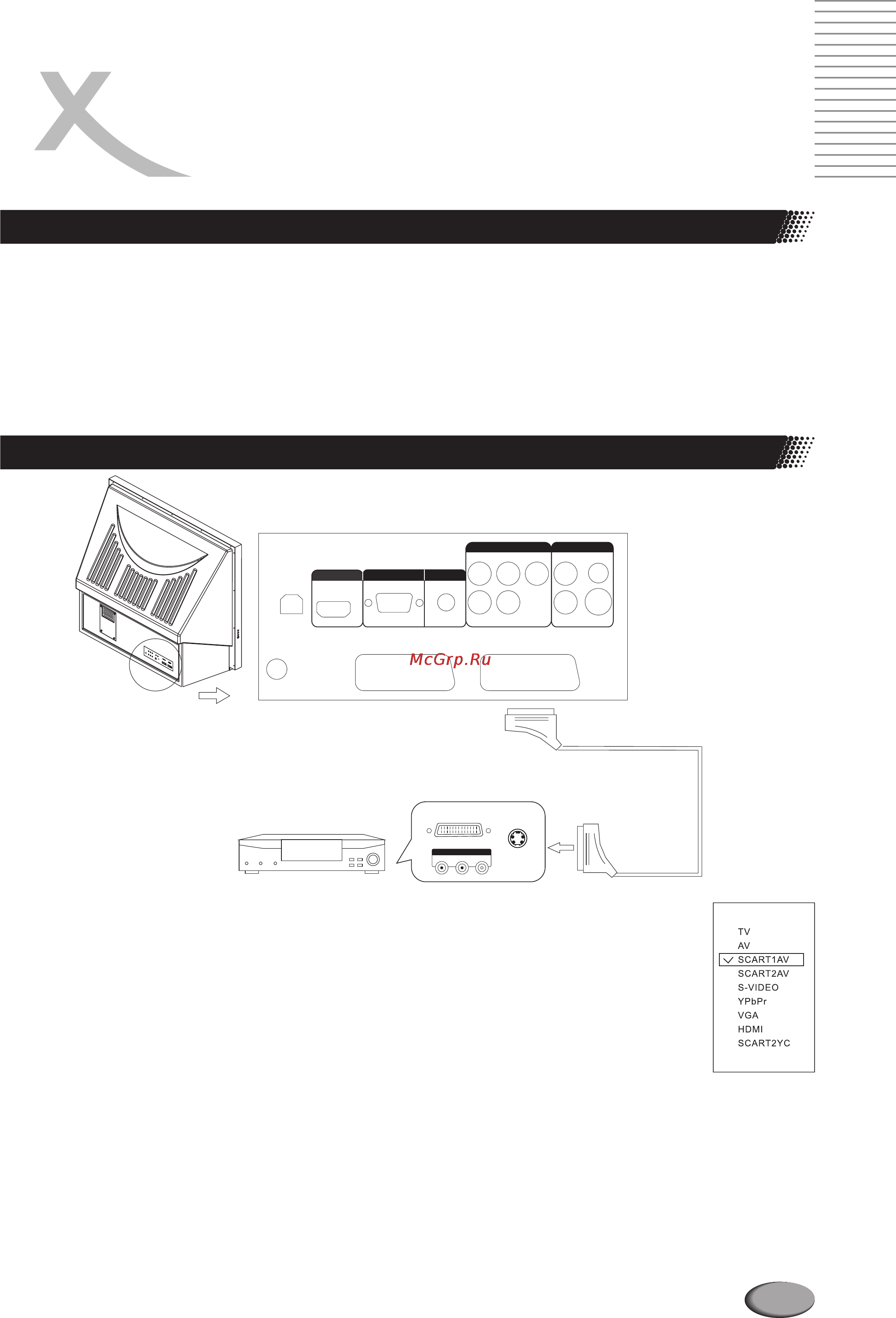

Соедините SCART кабелем разъём SCART на задней панели декодера и разъём SCART на телевизоре.
Воспроизведение
1. Включите телевизор и нажмите кнопку TV/AV на ПДУ телевизора.
2. Воспользуйтесь кнопками P+/P- на ПДУ для выбора в списке источников сигнала пункта SCART1AV и
нажмите VOL+ для подтверждения выбора.
3. Включите декодер.
Спецификация разъема SCART1
1 Аудио выход (правый канал) 8 Выбор функции (AV контроль) 15 Вход красного сигнала
2 Аудио вход (правый канал) 9 Земля (зелёный сигнал) 16 Контроль переключения RGB
3 Аудио выход (левый канал) 10 Данные 2 17 Земля (входной и выходной сигнал CVBS)
4 Земля (аудио сигнал) 11 Вход зелёного сигнала 18 Земля (контроль переключения RGB)
5 Земля (синий сигнал) 12 Данные 1 19 CVBS выход
6 Аудио вход (левый канал) 13 Земля (красный сигнал) 20 CVBS вход
7 Вход синего сигнала 14 Земля (гашение сигнала) 21 Общая земля (защита)
Примечание:
Через разъём SCART1 телевизор принимает видео сигналы CVBS (VIDEO) и RGB и выбирает нужный сигнал автоматически.
При одновременном приёме приоритет имеет сигнал RGB.
l Внимательно проверьте совместимость устройств перед их соединением.
l Внешние устройства могут отличаться от тех, которые изображены на иллюстрациях.
l Плохое соединение может привести к искажению изображения и некорректному цветовоспроизведению. Убедитесь,
что все разъёмы вставлены в соответствующие гнёзда соединяемых устройств.
l Не забудьте ознакомиться с инструкцией по эксплуатации подключаемого внешнего устройства.
l Перед подключением внешнего устройства необходимо обесточить телевизор для предотвращения негативных
последствий.
КОННЕКТОР SCART КАБЕЛЯ
S-VI DEO
SCART
AV IN
VIDEO L R
ДЕКОДЕР
SCART 1 (VIDEO/RGB)SCART 2 (VIDEO/S-VIDEO)
RL
Pr
Pb
Y L
R
S-VIDEO
UPDATE
YPbPr
AV1 INPUT
R
F
VIDEO
VGA
HDMI
AUDI O IN
