ПОДКЛЮЧЕНИЕ

ВНЕШНИХ УСТРОЙСТВ

Подключение видео магнитофона

Подключение

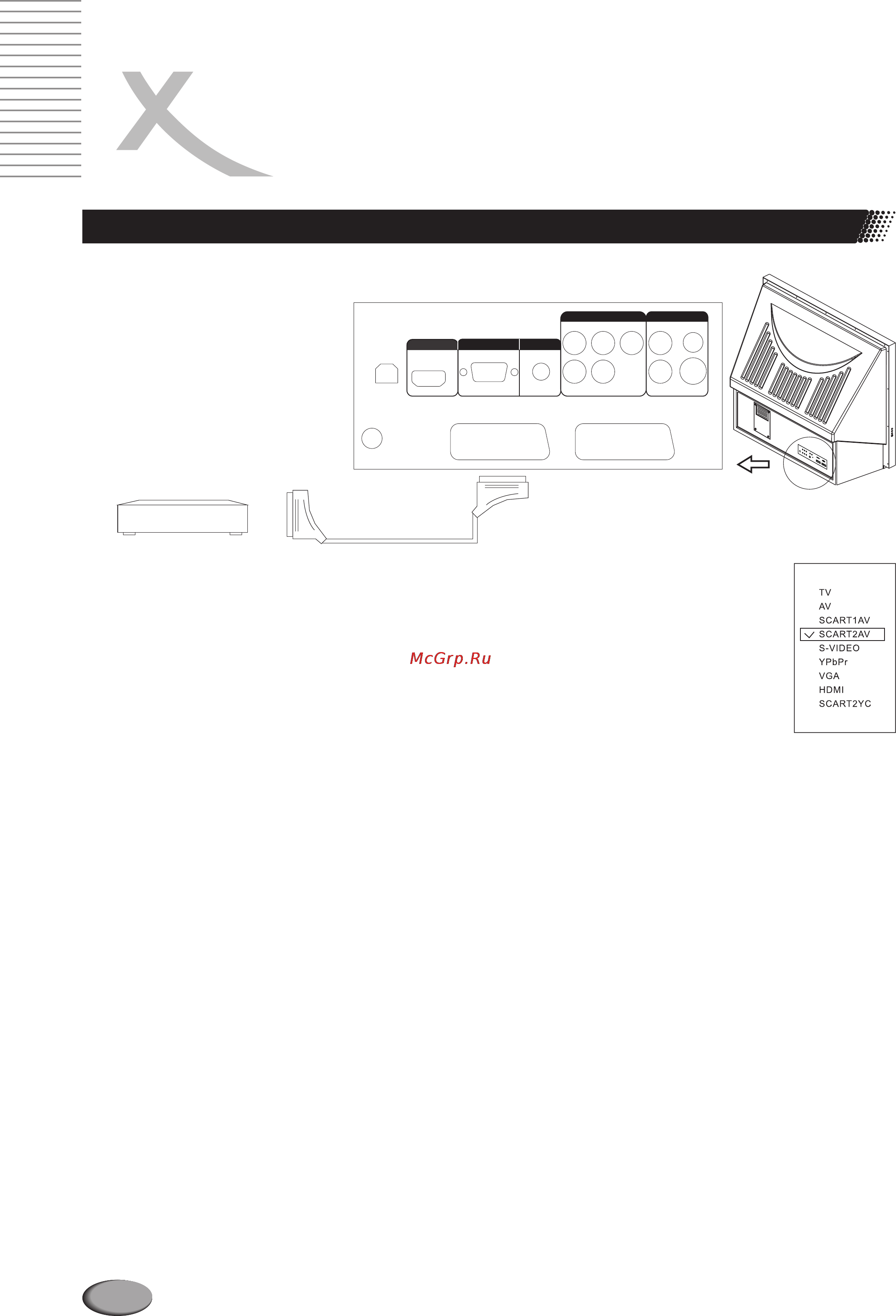

Соедините SCART кабелем разъём SCART на задней панели видеомагнитофона и разъём SCART

на телевизоре.

Воспроизведение

1. Включите телевизор и нажмите кнопку TV/AV на ПДУ телевизора.

2. Воспользуйтесь кнопками P+/P- на ПДУ для выбора в списке источников сигнала пункта SCART2-

AV или пункта SCART2 Y/C и нажмите VOL+ для подтверждения выбора.

3. Включите видеомагнитофон и нажмите клавишу Play.

Спецификация разъема SCART2

1 Аудио выход (правый канал) 8 Выбор функции (AV контроль) 15 Вход хроматического сигнала

2 Аудио вход (правый канал) 9 Земля 16 -----

3 Аудио выход (левый канал) 10 Данные 2 17 Земля (входной и выходной видео сигнал)

4 Земля (аудио сигнал) 11 ------ 18 ------

5 Земля 12 Данные 1 19 Композитный видео выход

6 Аудио вход (левый канал) 13 Земля (гашение сигнала) 20 CVBS вход

7 ------ 14 Земля (гашение сигнала) 21 Общая земля (защита)

Примечание:

l Через разъём SCART2 телевизор принимает видео сигнал CVBS (VIDEO).
