ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
19

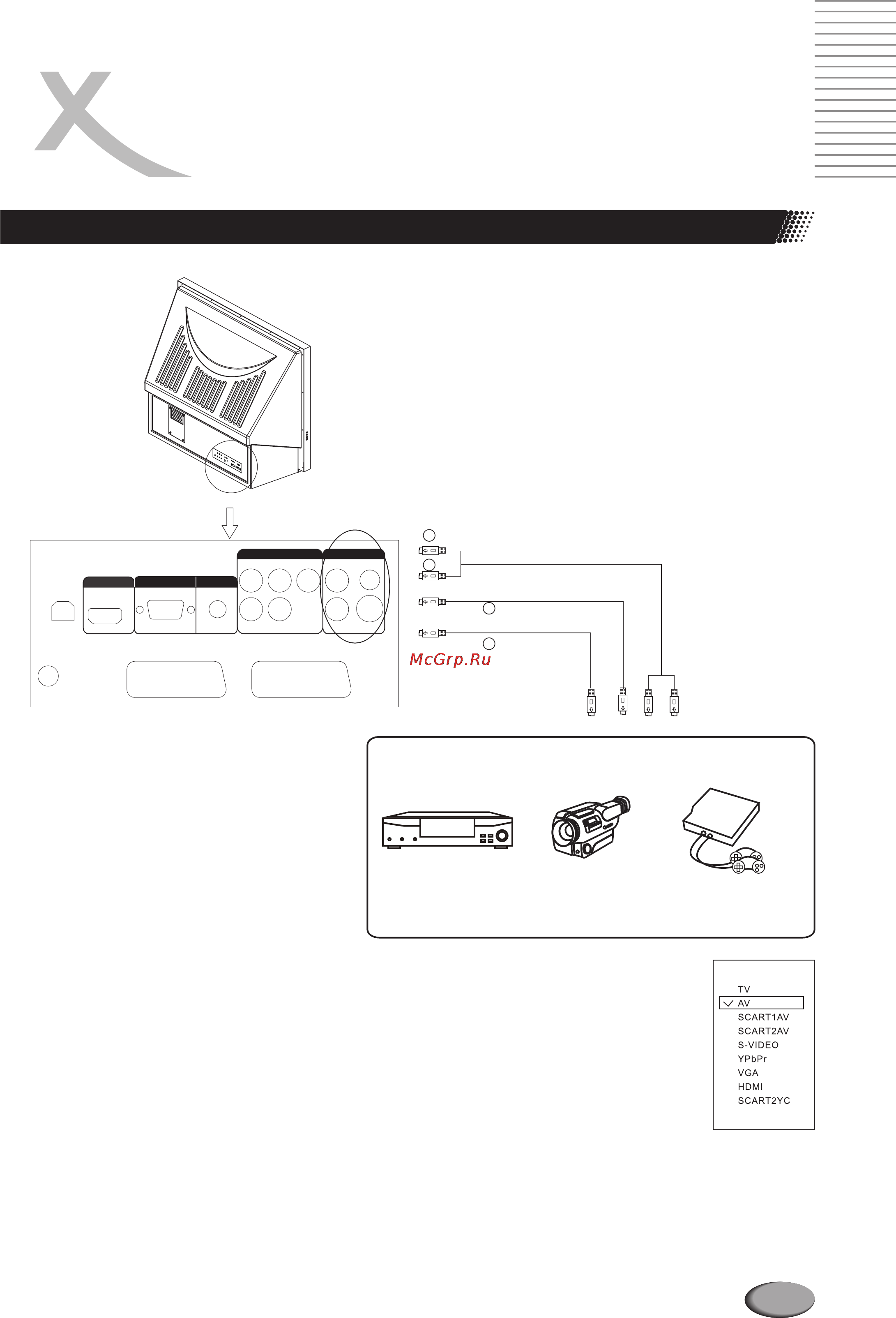

Подсоединение AV или S-Video кабеля
R Аудио правый (красный)
W Аудио левый / Моно (белый)
Y Видео (желтый)
B S-Video (черный)
Для быстрого подключения таких устройств как видеомагнитофон, видеокамера или игровая
приставка проекционный телевизор на базе LCD технологии имеет разъемы Audio/Video/S-Video.
Подключение
l С помощью AV кабеля, представляющего собой комбинацию видео шнура с коннектором желтого
цвета и двух аудио шнуров с коннекторами белого и красного цвета, соедините AV разъемы
телевизора и внешнего устройства.
l Или, с помощью S-Video кабеля соедините S-Video разъемы внешнего устройства и телевизора,
а с помощью двух аудио шнуров AV кабеля соедините соответствующие разъемы внешнего
устройства и телевизора.
Воспроизведение
1. Включите телевизор и нажмите кнопку TV/AV на ПДУ телевизора.
2. Воспользуйтесь кнопками P+/P- на ПДУ для выбора в списке источников сигнала пункта AV или S-Video и
нажмите VOL+ для подтверждения выбора.
3. Включите внешнее устройство и включите режим воспроизведения.
Примечание:
l Для достижения более высокого качества изображения используйте соединение S-Video если внешнее
устройство его поддерживает. Выберите пункт S-Video вместо пункта AV, если вы собираетесь использовать
соединение S-Video.
l Оба соединения и AV и S-Video используют те же самые аудио соединения.
Приме ры внешни х устройств,
котор ые могут быт ь подс оединены
подобным образом:
Y
W
B
R
S-VIDEO
Cable
Audio
Cable
Video
Cable
TOP TO P TOP TOP
TOPTOP
TOP
TOP
SCART 1 (VIDEO/RGB)SCART 2 (VIDEO/S-VIDEO)
RL
Pr
Pb
Y L
R
S-VIDEO
UPDATE
YPbPr
AV1 INPUT
R
F
VIDEO
VGA
HDMI
AUDI O IN
Видеомагнитофон Видеокамера Игровая приставка
