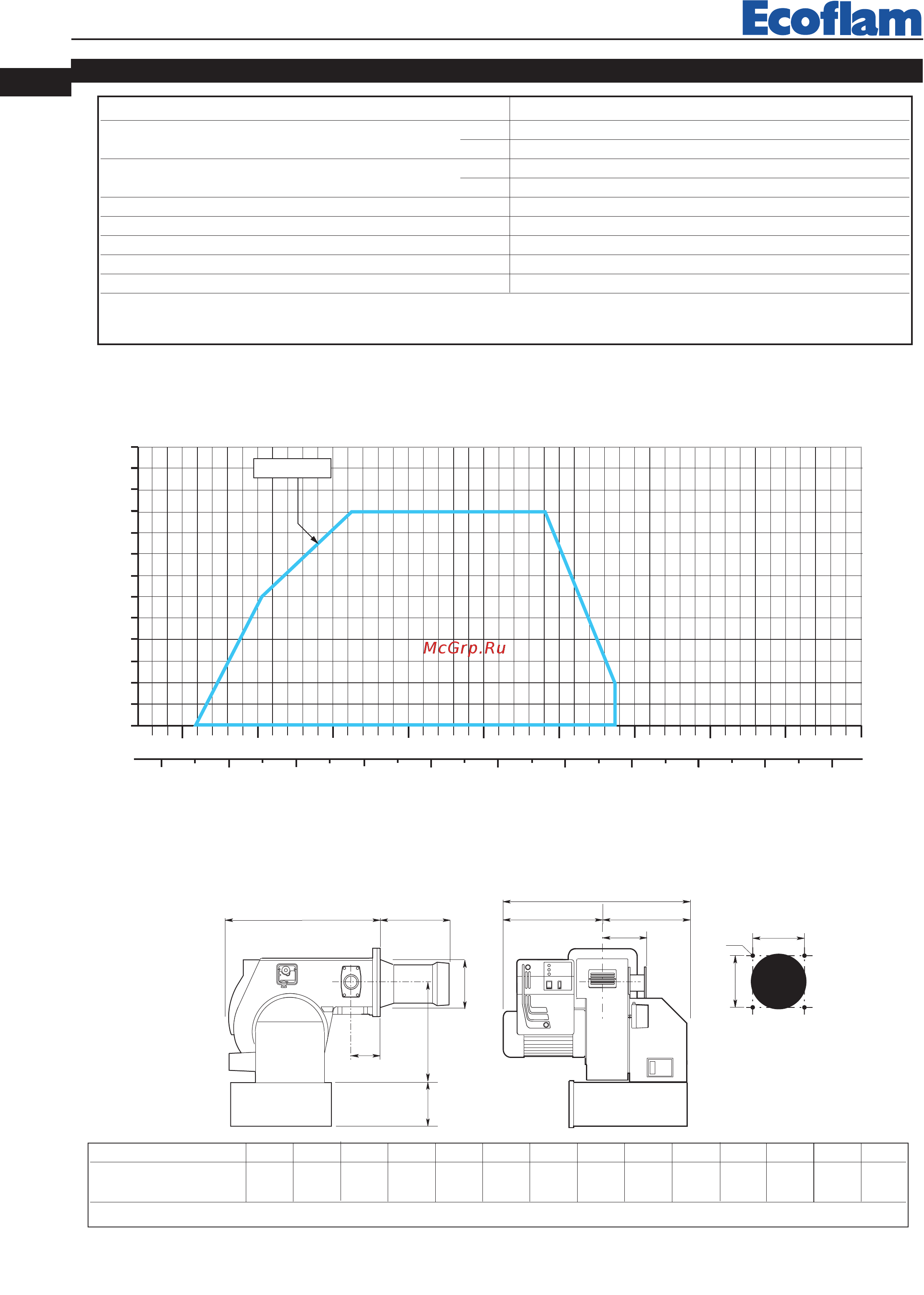

420010329300 Blu 1500.1 P AB
FR
CARACTERISTIQUES DU BRULEUR
PLAGE DE TRAVAIL
I
M
CB
A
L
E
D - D1
F
G
H
N
O
DIMENSIONS D'ENCOMBREMENT
MODELE A B C D D1 E F G H I L M N O
BLU 1500.1 PAB 710 385 325 340 540 680 215 398 283* 240 240 M14 125 190
* Option D = tête courte D1 = tête longue
Contrepression en chambre de combustion
Puissance
MODELE BLU 1500.1 PAB
Puissance termique max.. kW 1550
kcal/h 1.336.200
Puissance termique min. kW 300
kcal/h 259.000
Pression du gaz naturel mbar 30÷700
Pression du gaz propane mbar 45÷500
Tension d’alimentation 50 Hz V 230/400
Moteur kW 3
Tours par minute N° 2800
Combustible : L.C.V. Natural gas = 35,9 MJ/Nm
3
= 8.570 kcal/Nm
3
L.C.V. gaz propane =22.260 kcal / Nm
3
12
400
600 800 1000 1200 1400 1600 1800 2000
600 800 1000 1200 1400 1600 1800 2000 2200
kW
kcal/h
x 1000
mbar
200
400
200
0
2
4
6
8
10
Blu 1500.1
