16
420010329300 Blu 1500.1 P AB
FR
Enlever le couvercle pour avoir accès aux cames de régulation.
La régulation des cames doit être faite à l’aide de la clé en dotation.
Description:
I - Came de régulation de la position d’ouverture en 2me Allure (Puissance max.).
II - Came de régulation de la position du clapet de l’air à la coupure.
III - Came de régulation de la position d’ouverture en 1re Allure (Puissance min.).
V - Came de consentement à l’ouverture de l’électrovanne de 2me Allure.
NOTE :
La came V (pour le consentement à l’ouverture de l’électrovanne de 2me Allure) doit
être régulée sur une position intermédiaire entre celles de 1re et 2me allure (sous un
angle de env. 5° supérieur à celui de la position de 1re Allure).

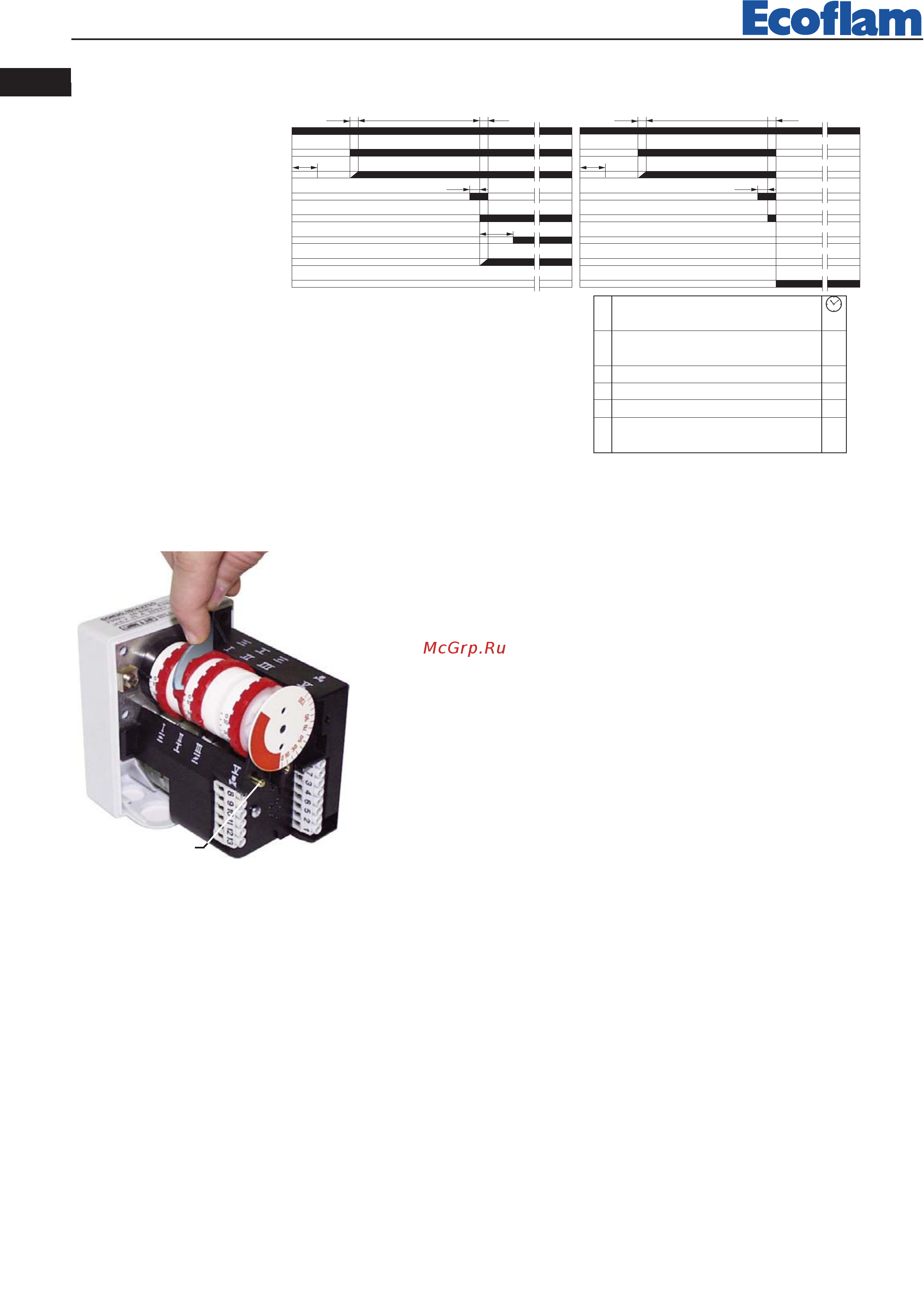

SERVOMOTEUR LANDIS & STAEFA SQN 30 151A2700
BOUTON DE
DEBRANCHEMENT
t1
t2
t3
t2
t3
t5
t4
t6
t1
t5
t4
Lampe de mise en sécurité
Sonde à ionisation
Soupape gaz
Consentement 2e étage
Transformateur
Pressostat air
Moteur
Pressostat gaz
Cycle de fonctionnement normale
Cycle de fonctionnement en manque de flamme
Déscription
t1 temps de contrôle du pressostat air 9"
t2 temps d'attente de la confirmation de
la pression de l'air 3"
t3 temps de pre-ventilation 30"
t4 temps de securité 3"
t5 temps de pre-allumage 3"
t6 temps de consentement a la 2me
vanne gaz 8"
CYCLE DE FONCTIONNEMENT DU DISPOSITIF ( LANDIS & STAEFA LGB 22 )
Le coffret de sécurité démarre le ventilateur du brûleur pour effectuer le
prébalayage de la chambre de combustion, et contrôle la pression de
l'air à l'aide du pressostat air. A la fin du prébalayage, le transformateur
d'allumage s'enclenche et engendre un'étincelle entre les électrodes. En
même temps, s'ouvrent les vannes gaz (Vs, vanne de sécurité et Vl,
vanne de travail 1e allure). La sécurité totale est confiée à une sonde à
ionisation qui, en cas de faute d'allumage ou éteignement accidentale,
met le brûleur en sécurité dans le temps de sécurité. En cas de manque
de gaz ou d'une chute de pression importante, le pressostat gas de mini-
mum coupe le fonctionnement du brûleur.
BRULEURS VERSION "PAB" ASSEMBLAGE ET REGLAGE DE LA RAMPE GAZ
Monter la rampe gaz sur le brûleur en serrant les 4 vis de la bride et en faisant attention au positionnement correct du
joint (O-ring).
Raccorder électriquement la rampe gaz par l'intermédiaire de la prise à 6 broches.
Démarrer le brûleur (il a été testé en usine et est par conséquent pré réglé) et vérifier l'étanchéité des raccordements gaz
de l'installation.
Afin d'adapter le brûleur à la puissance de la chaudière agir comme suit:
Grande flamme
1. Amener le brûleur à la 2
ème
allure (grande flamme) la position du volet d'air doit être imposée à 75° (ouverture maxi-
male, pour réguler le débit d'air, agir sur la position de la tête de combustion.
Seulement dans des cas particuliers il sera nécessaire de réduire le débit d'air en 2
ème
allure en fermant l'aspiration.
2. La position du papillon de la vanne gaz devra être inférieure à 90° (habituellement à 85°, il est important de ne pas
être supérieur à 90° pour avoir une combustion optimale pendant le passage de la 2
ème
à la 1
ère
allure). Corriger éventuel-
lement cette position en agissant sur la barre 1 après avoir dévisser l'écrou 2.
3. Régler le débit de gaz en 2
ème
allure par l'intermédiaire du stabilisateur de pression de gaz (détendeur) ou en agissant
sur la vanne de réglage du gaz.
Petite flamme
