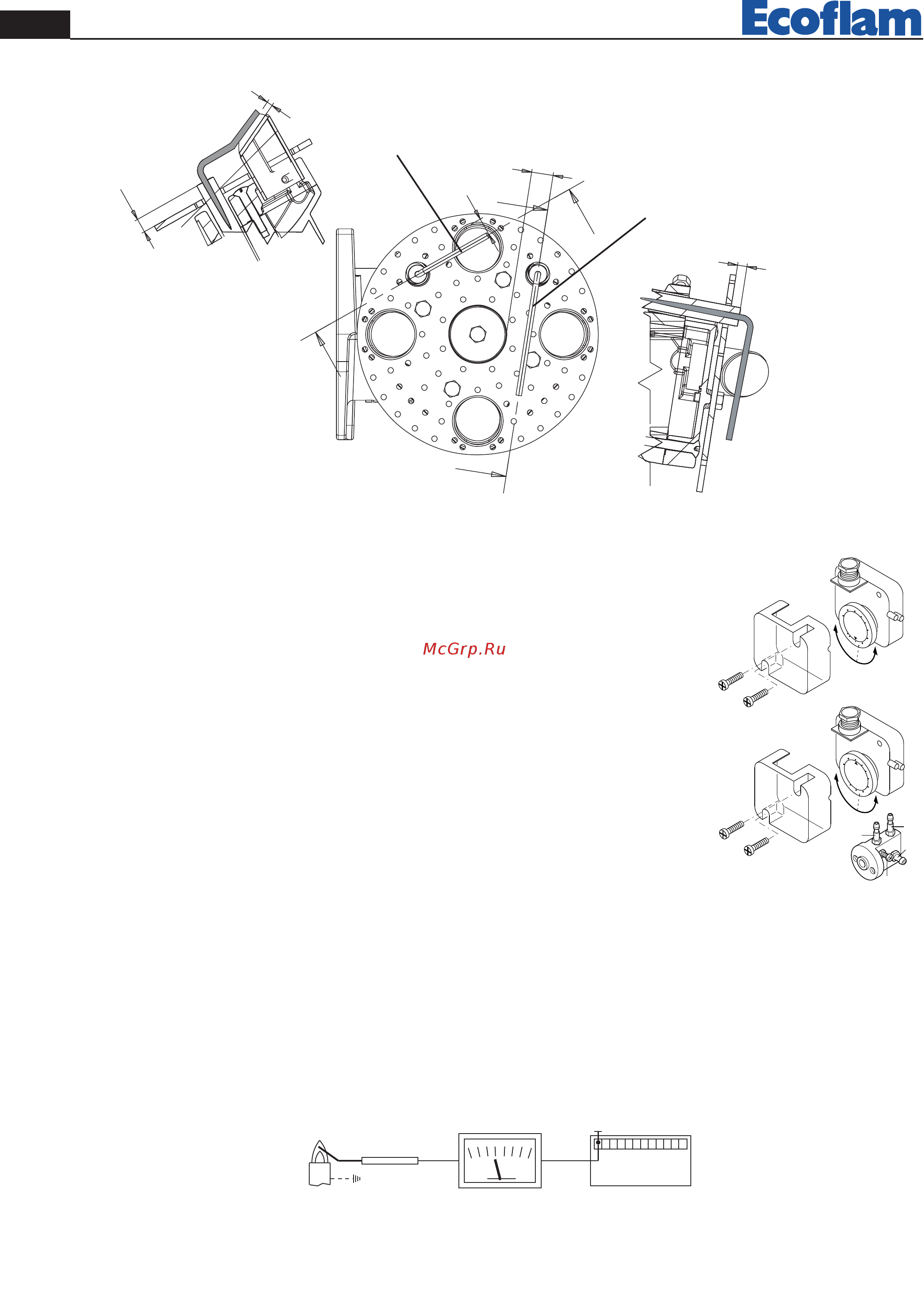

6
420010329300 Blu 1500.1 P AB
IT
TARATURA DEL PRESSOSTATO GAS DI MINIMA PRESSIONE
Svitare le viti I e L e togliere il coperchio M. posizionare il regolatore N ad un valore pari al 60% della
pressione nominale di alimentazione gas (es.: per gas metano press. nominale =20 mbar;
regolatore posizionato al valore 12 mbar; per G.P.L. pressione nominale G30-G31 30/37 mbar rego-
latore posizionato al valore di 18 mbar). - rimontare il coperchio M e riavvitare le viti I e L.
REGOLAZIONE DEL PRESSOSTATO ARIA
Svitare le viti A e B e rimuovere il coperchio C. - Regolare il pressostato aria al minimo ruotando il
regolatore D in posizione 1. - Avviare il bruciatore ed impostare il funzionamento in 1° stadio (1 fiamma) verifican-
do che la combustione sia corretta. Servendosi di un cartoncino, ostruire progressivamente il condotto di
aspirazione aria, sino ad ottenere un aumento del valore della CO
2
pari al 0,5÷0,8% oppure, se si
dispone di un manometro collegato alla presa di pressione E, sino ad ottenere una diminuzione di
pressione di 1 mbar (10 mm C.A.). Aumentare progressivamente il valore di taratura del pressostato
sino a causare lo spegnimento in blocco del bruciatore. Rimuovere l’ostruzione dal condotto,
rimontare il coprechio C e ripristinare il funzionamento del bruciatore agendo sul pulsante di riar-
mo del blocco dell’apparecchiatura.
NB: La pressione misurata alla presa E deve rientrare nel campo di lavoro del pressostato. Se così non fosse, allentare il
dado di bloccaggio della vite F ed agire gradualmente sulla stessa: in senso orario per ridurre la pressione; in senso antiorario per
aumentarla. Al termine della regolazione fissare il dado.
2,5
5
10
1
5
50
25
35
30
40
4
5
20
0,4
0,6
0
,9
3,0
1,5
2,1
1,8
2,4
2
,7
1,2
I
L
M
N
A
B
C
D
E
F
G
H
Il controllo della corrente di ionizzazione si effettua inserendo un microamperometro con fondo scala di 50 µA (corrente continua)
in serie all'elettrodo di accensione. Un errato posizionamento dell'elettrodo può comportare una riduzione della corrente di ionizza-
zione e determinare un arresto di sicurezza del bruciatore dovuto a mancanza di rivelazione di fiamma. In tal caso verificare il cor-
retto posizionamento dell'elettrodo, il collegamento elettrico di questo e la messa a terra del bruciatore. Normalmente il valore della
corrente di ionizzazione è >20 µA (LGB22).
1
min. 3 µA
LANDIS LGB 22
Microamperometro
fondo scala 50 µA
CONTROLLO SISTEMA DI RILEVAZIONE FIAMMA
A
A
AA
SE EZION
5
1
1
,
5
B
B
SEZIONE B-
-
B
7
,
5
9
3
POSIZIONE ELETTRODI
Elettrodo di accensione
Elettrodo di rivelazione
