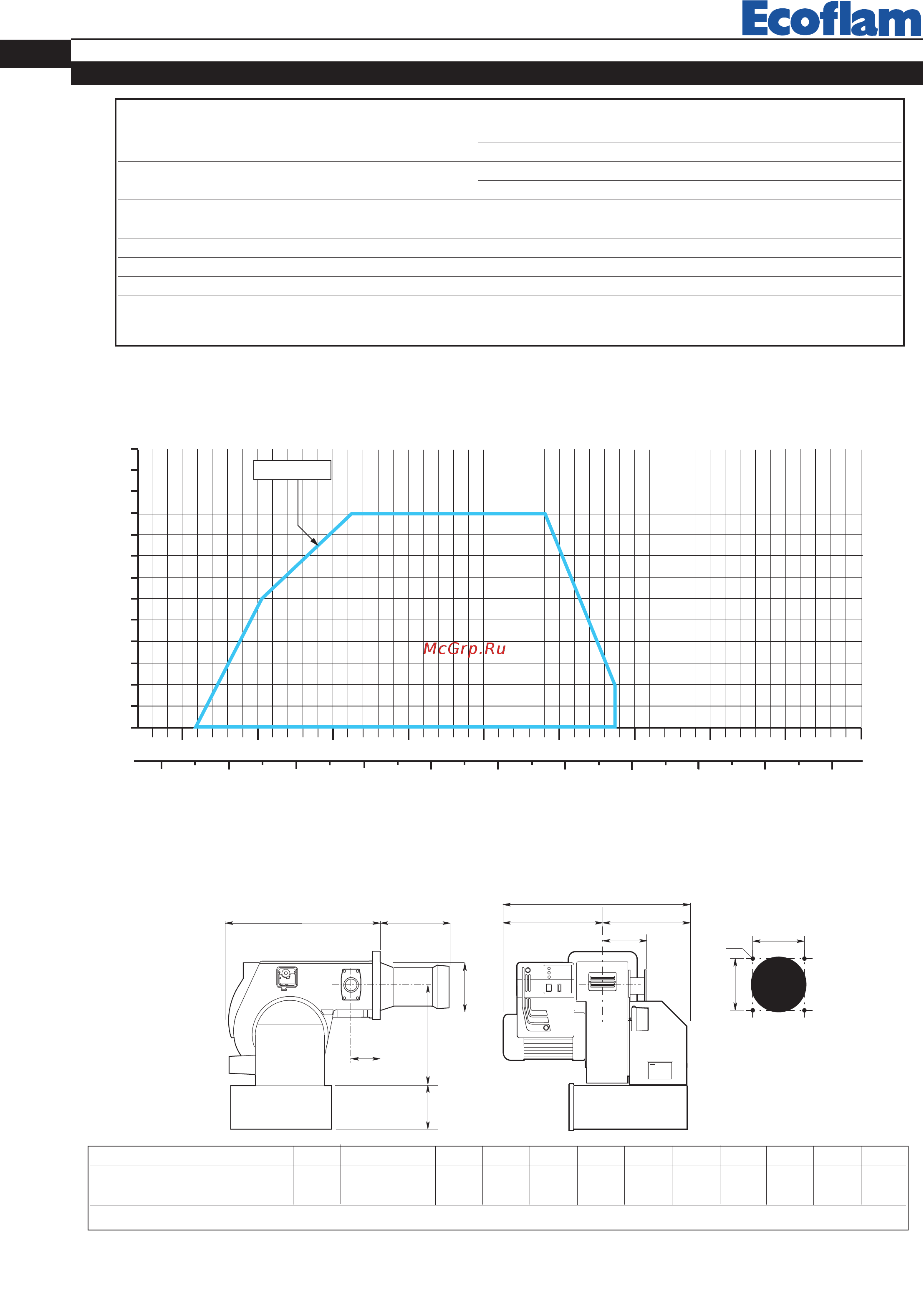

Ecoflam BLU 15000.1 MD TC - VGD 40.080 [8/40] Overall dimensions
![Ecoflam BLU 15000.1 MD TC - VGD 40.125 [8/40] Overall dimensions](/views2/1490341/page8/bg8.png)
8
420010329300 Blu 1500.1 P AB
EN
TECHNICAL DATA
WORKING FIELDS
I
M
CB
A
L
E
D - D1
F
G
H
N
O
OVERALL DIMENSIONS
MODELS A B C D D1 E F G H I L M N O
BLU 1500.1 PAB 710 385 325 340 540 680 215 398 283* 240 240 M14 125 190
* Optional
D = Short head D1 = Long head
Pressure in the combustion chambre
Burner output
MODELS BLU 1500.1 PAB
Thermal power max. kW 1550
kcal/h 1.336.200
Thermal power min. kW 300
kcal/h 259.000
Natural gas pressure mbar 30÷700
LPG pressure mbar 45÷500
Voltage 50 Hz V 230/400
Motor kW 3
Rpm N° 2800
Fuel : L.C.V. Natural gas = 35,9 MJ/Nm
3
= 8.570 kcal/Nm
3
L.C.V. LPG =22.260 kcal / Nm
3
12
400
600 800 1000 1200 1400 1600 1800 2000
600 800 1000 1200 1400 1600 1800 2000 2200
kW
kcal/h
x 1000
mbar
200
400
200
0
2
4
6
8
10
Blu 1500.1
