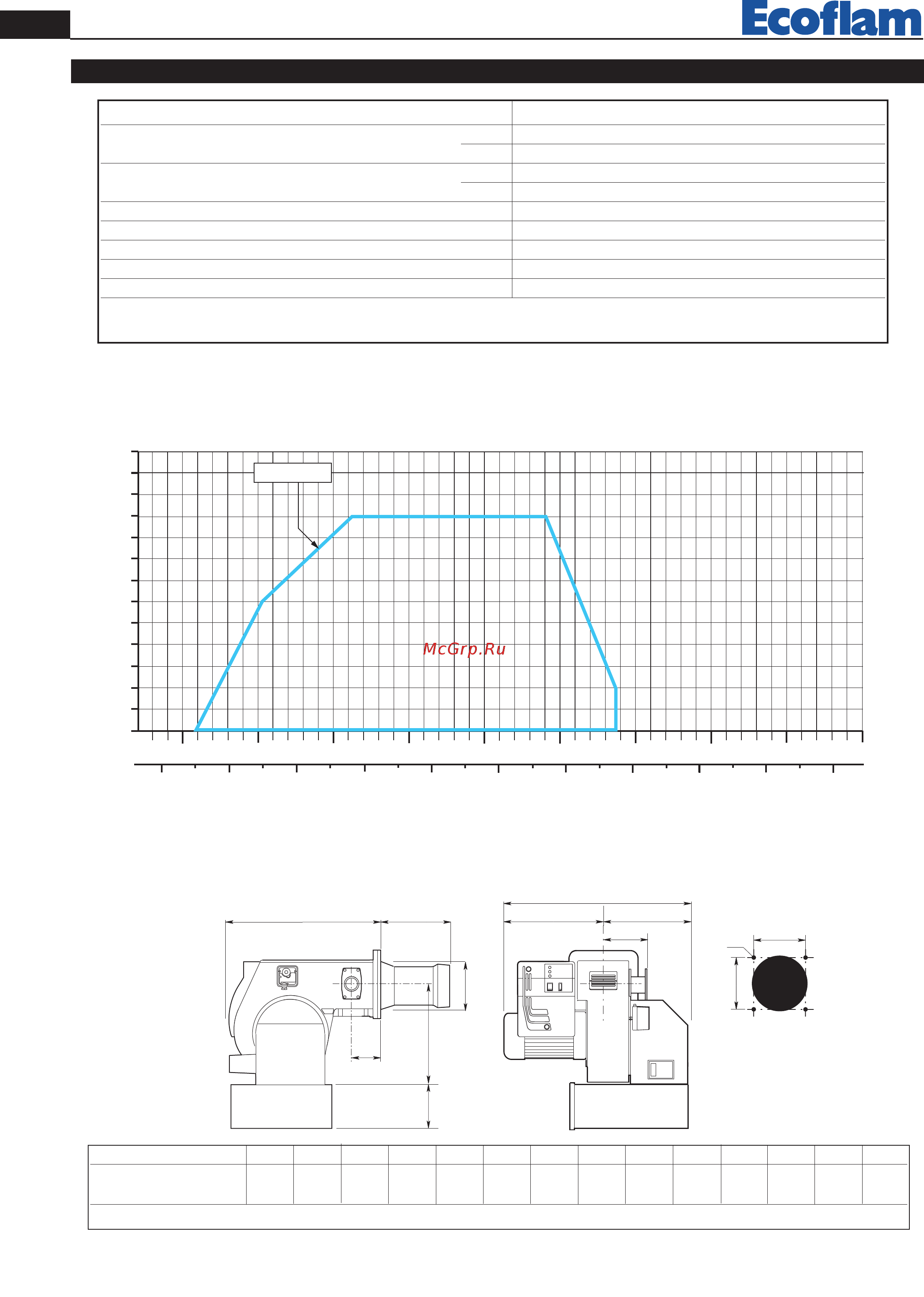

Ecoflam BLU 15000.1 MD TC - VGD 40.080 [2/40] Campo di lavoro dei bruciatori
![Ecoflam BLU 15000.1 MD TC - VGD 40.125 [2/40] Campo di lavoro dei bruciatori](/views2/1490341/page2/bg2.png)
2
420010329300 Blu 1500.1 P AB
IT
DATI TECNICI
CAMPO DI LAVORO DEI BRUCIATORI
CARATTERISTICHE TECNICHE BLU 1500.1 PAB
Potenza termica max. kW 1550
kcal/h 1.336.200
Potenza termica min. kW 300
kcal/h 259.000
Pressione di alimentazione gas metano mbar 30÷700
Pressione di alimentazione GPL mbar 45÷500
Tensione di alim. TRIFASE + neutro , 50 Hz V 230/400
Potenza elettrica installata kW 3
Giri/minuto del motore N° 2800
Combustibile : P.c.i. metano = 35,9 MJ/Nm
3
= 8.570 kcal/Nm
3
P.c.i GPL =22.260 kcal / Nm
3
I
M
CB
A
L
E
D - D1
F
G
H
N
O
DIMENSIONI DI INGOMBRO
MODELLO A B C D D1 E F G H I L M N O
BLU 1500.1 PAB 710 385 325 340 540 680 215 398 283* 240 240 M14 125 190
* Opzionale D = Testa corta D1 = Testa lunga
PRESSURE IN THE COMBUSTION CHAMBER
PRESSIONE IN CAMERA DI COMBUSTIONE
BURNER OUTPUT / POTENZA
12
400
600 800 1000 1200 1400 1600 1800 2000
600 800 1000 1200 1400 1600 1800 2000 2200
kW
kcal/h
x 1000
mbar
200
400
200
0
2
4
6
8
10
Blu 1500.1
