қорғау тетігіне немесе сақтандырғышқа
жалғаңыз.
• Қосылым сымының ешбір жері 90°C
температураға төзе алмайды. Көк
нейтрал сымды "N" таңбасы салынған
ағытпаға жалғау керек. Қоңыр (немесе
қара) фазалық сымды ("L" таңбасы
салынған ағытпаға жалғанған) əрқашан
тоқ жүріп тұрған фазаға жалғау керек.
Қосылым сымын ауыстыру
Қосылым сымын ауыстыру үшін тек
H05V2V2-F T90 сымын немесе осының
баламасын қолданыңыз. Сымның
қимасының кернеуге жəне жұмыс
температурасына сəйкес екеніне көз
жеткізіңіз. Сары/жасыл түсті жерге қосу
сымы қоңыр (немесе қара) түсті фазалық
сымнан шамамен 2 см ұзынырақ болуға
тиіс.

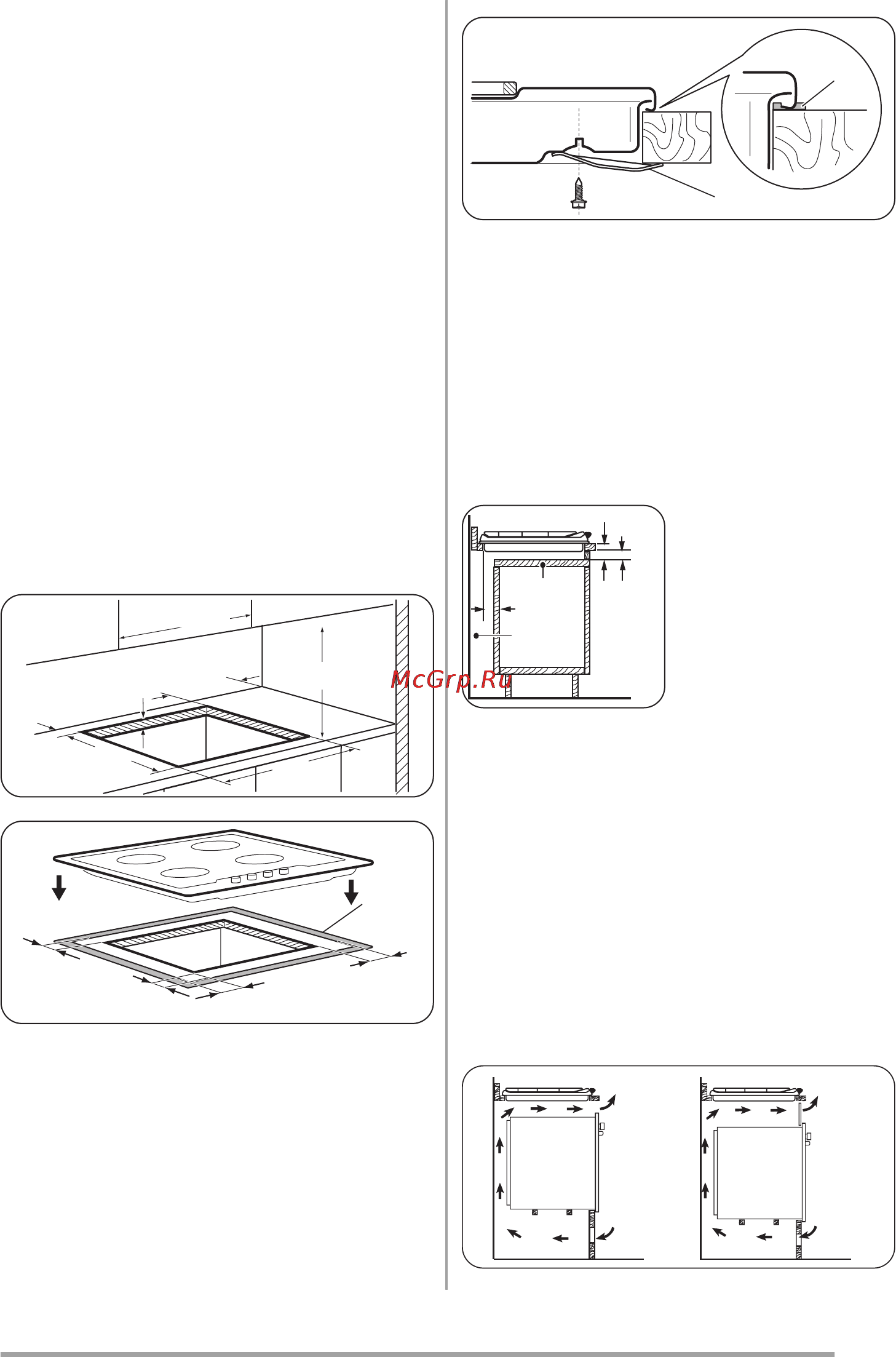

Кіріктіру
min. 55 mm
min. 650 mm
560 mm
min. 450 mm
30 mm
480 mm
min. 600 mm
10 mm
11 mm
11 mm
A
3 mm
A - тығыздағыш
B
A
A - тығыздағыш
B - тірегіш
Кірістіру жолдары
Есігі бар ас үй жиһазы
Пештің астына орнатылатын тақта алуға
оңай жəне техникалық қызмет көрсету
қажет болғанда қол жеткізуге оңай болуға
тиіс.
min 20 mm
(max 150 mm)
30 mm
60 mm
b
a
a) Алмалы-салмалы тақта
b) Қосылым сымдарына арналған орын
Тұмшапеш орнатылған ас үй жиһазы
Пеш орнатылатын ойықтың өлшемдері
нұсқауларға сəйкес болуға жəне ауа
үздіксіз өтіп тұруы үшін ас үй
құрылғысының саңылаулары болуға тиіс.
Қауіпсіздікті қамтамасыз ету үшін жəне
тұмшапешті құрылғыдан оңай алу үшін
пештің үсті мен тұмшапешті электр
желісіне жеке-жеке қосу керек.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
19
