При выявлении одного или нескольких де-
фектов следует заменить шланг, а не ре-
монтировать его.
ВАЖНО! По завершении монтажа
проверьте герметичность всех трубных
соединений. Проверку следует выполнять
с помощью мыльного раствора, ни в коем
случае не применяйте для этого
открытое пламя!
Замена инжекторов горелок
1. Снимите решетки горелок.
2. Снимите с горелок крышки и рассека-
тели пламени.
3. С помощью торцевого ключа 7 отвин-
тите инжекторы и замените их на те,
которые соответствуют используемо-
му типу газа (см. таблицу "Техниче-
ские данные").
4. Установите все детали на место, вы-
полнив вышеприведенную последова-
тельность действий в обратном поряд-
ке
.
5. Замените табличку с техническими
данными (размещенную вблизи трубы
подвода газа) табличкой, соответ-
ствующей новому типу используемого
газа. Эта табличка находится в пакете
с принадлежностями, поставляемыми
вместе с прибором.
Если давление подачи газа отличается от
требуемой величины или подвержено ко-
лебаниям, на трубу подачи газа следует
установить соответствующий регулятор
давления в соответствии с действующими
нормами.
Регулировка минимального уровня
пламени
Для регулировки минимального уровня
пламени горелок:
1. Зажгите горелку.
2. Поверните ручку в положение, соот-
ветствующее минимальному пламени.
3. Снимите ручку управления.
4. Тонкой отверткой отрегулируйте поло-
жение винта обводного клапана. При
переходе с подачи природного газа 20
мбар (или природного газа 13 мбар
3)
)
на подачу сжиженного газа, полностью
затяните регулировочный винт. При
переходе с подачи сжиженного газа на
природный газ 20 мбар выверните ре-
гулировочный винт примерно на 1/4
оборота. При переходе с подачи при-
родного газа 20 мбар на природный
газ 13 мбар
3)
выверните регулировоч-
ный винт обратно примерно на 1/4
оборота. При переходе с подачи сжи-
женного газа на природный газ 13
мбар
3)
выверните регулировочный
винт обратно примерно на 1/2 оборо-
та. При переходе с подачи природного
газа 13 мбар
3)
на природный газ 20
мбар заверните регулировочный винт
примерно на 1/4 оборота.
1

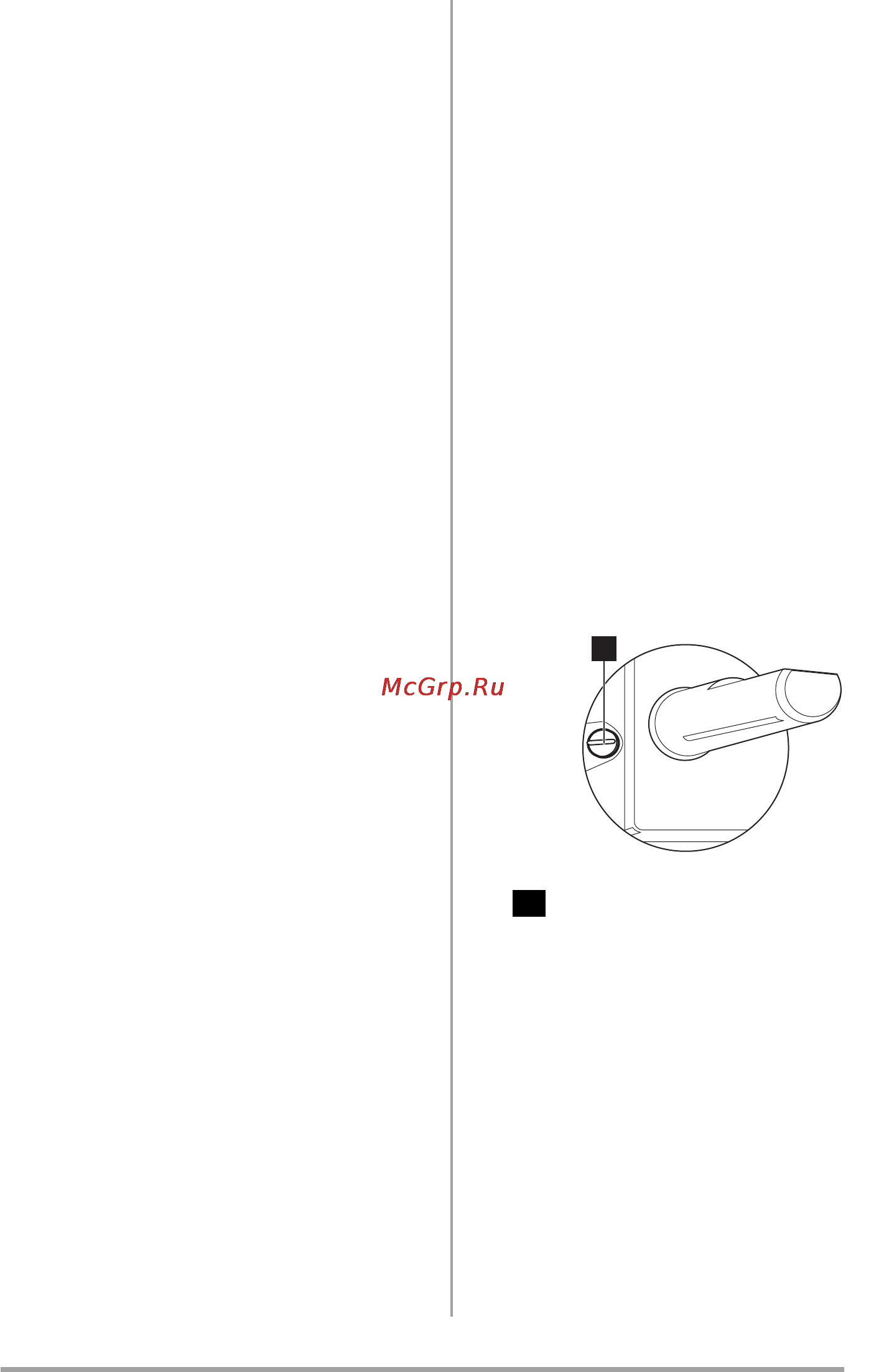

1 Винт регулировки минимума
5. Убедитесь, что пламя не гаснет при
быстром повороте ручки из макси-
мального в минимальное положение.
Подключение к электросети
• Заземлите прибор в соответствии с тре-
бованиями техники безопасности.
• Проверьте, чтобы напряжение и тип
электропитания, указанные на табличке
с техническими характеристиками, соот-
ветствовали напряжению и типу элек-
тропитания местной электросети.
3) только для устройств, поставляемых в Россию
31
