Zanussi ZGF646CTWC [44/52] Možnosti zabudovania
![Zanussi ZGF646CTWC [44/52] Možnosti zabudovania](/views2/1049302/page44/bg2c.png)
taktmi aspoň 3 mm, napr. automatický istič alebo po-
istku.
• Žiadna časť napájacieho kábla nesmie byť vystave-
ná teplote vyššej ako 90 °C. Modrý nulový vodič mu-
sí byť pripojený k svorke označenej „N“ na svorkov-
nici. Hnedý (alebo čierny) fázový vodič (pripojený k
svorke označenej „L“ na svorkovnici) sa vždy musí
pripojiť k fázovému (živému) kontaktu.
Výmena napájacieho kábla
Ak chcete napájací kábel vymeniť, použite iba typ
H05V2V2-F T90 alebo ekvivalent. Skontrolujte, či zvo-
lený kábel vyhovuje danému napätiu a pracovnej teplo-
te. Žlto/zelený uzemňovací vodič musí byť o približne 2
cm dlhší ako hnedý (alebo čierny) fázový vodič.

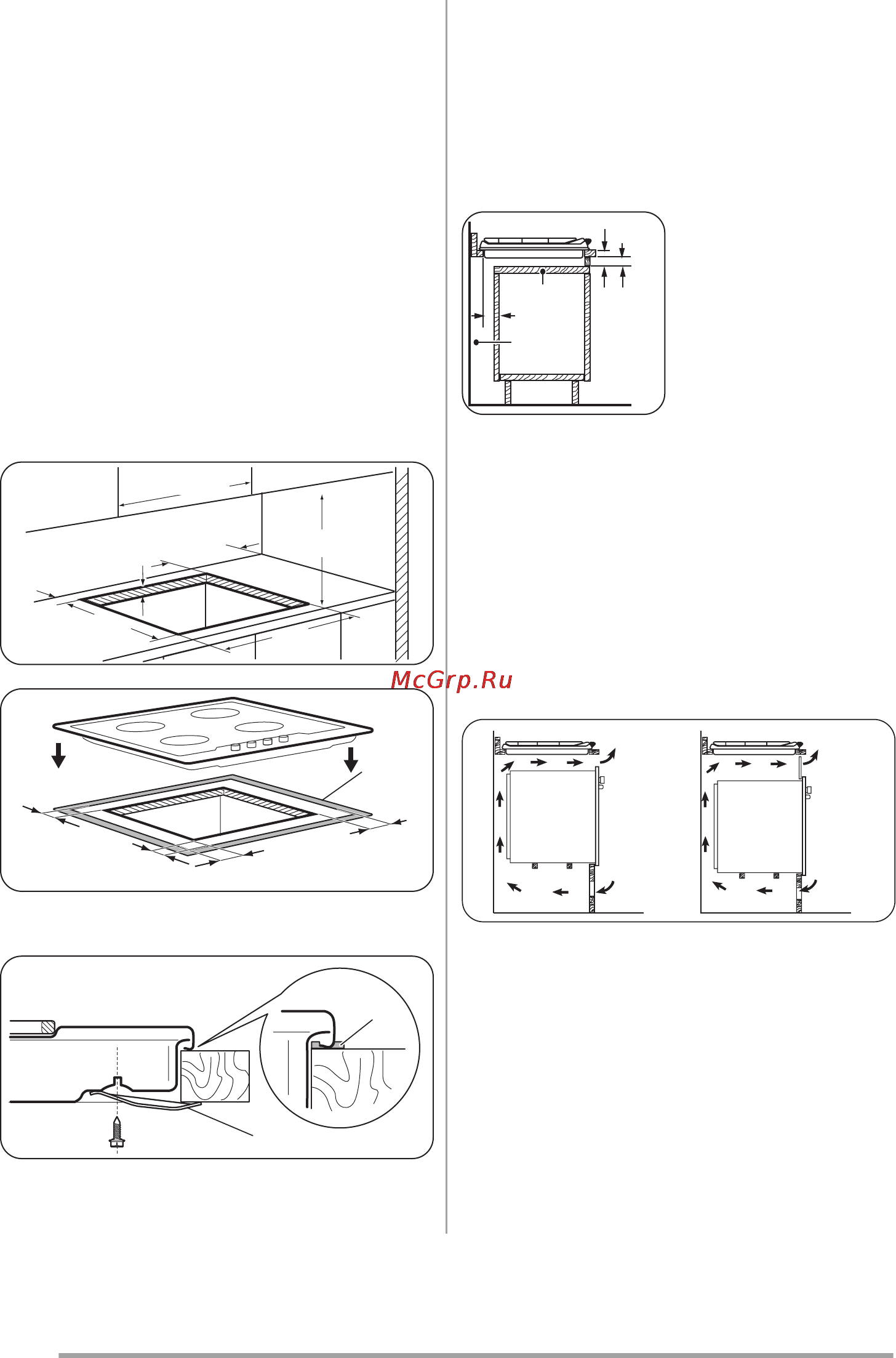

Zabudovanie
min. 55 mm
min. 650 mm
560 mm
min. 450 mm
30 mm
480 mm
min. 600 mm
10 mm
11 mm
11 mm
A
3 mm
A - dodané tesnenie
B
A
A - dodané tesnenie
B – dodané konzoly
Možnosti zabudovania
Kuchynský dielec s dvierkami
Ochranná priečka nainštalovaná pod varným panelom
sa musí jednoducho vyberať a v prípade potreby zása-
hu servisného pracovníka musí byť spotrebič jednodu-
cho prístupný.
min 20 mm
(max 150 mm)
30 mm
60 mm
b
a
a) Vyberateľný panel
b) Priestor pre prípojky
Kuchynský dielec s rúrou
Rozmery priestoru pre varný panel musia zodpovedať
príslušným údajom a kuchynská jednotka musí mať
otvory na nepretržitý prívod vzduchu. Elektrické pripoje-
nie varného panela a rúry sa musí z bezpečnostných
dôvodov inštalovať samostatne aj preto, aby sa rúra z
jednotky dala jednoducho vybrať.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
44
